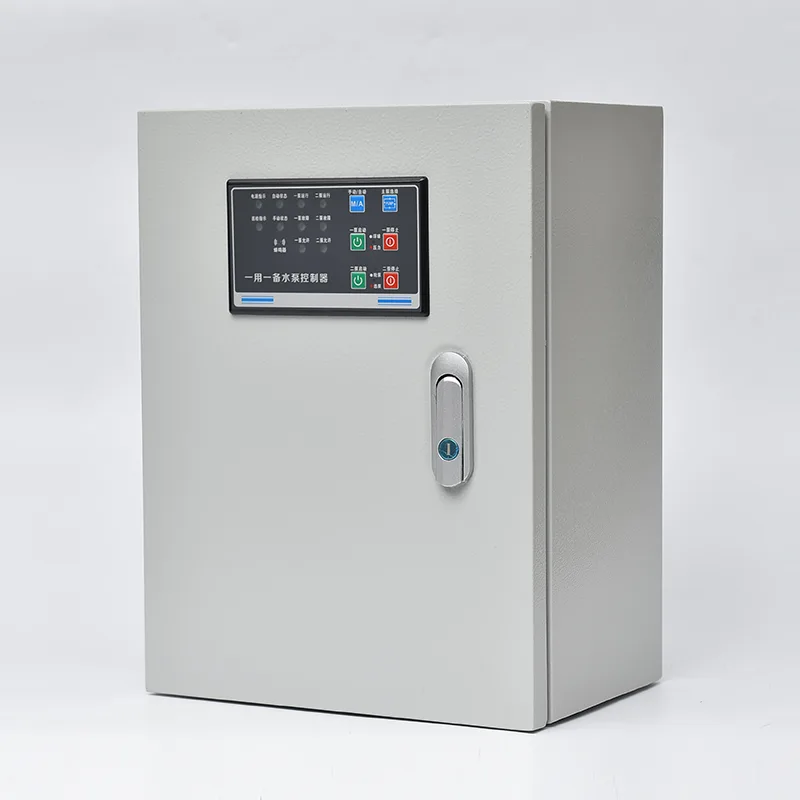

Koop kwaliteit waterbehandelingspompbedieningspaneel van de toonaangevende Chinese fabrikant CSIVEI. Het integreert inkomende stroomonderbrekers, pompschakelaars of softstarters, overbelastingsrelais, een programmeerbare logische controller of speciale pompcontroller, en niveausensorinterfaces in een enkele vloerstaande of aan de muur gemonteerde behuizing. Het vermogen varieert van 0,75 kW tot 250 kW bij 380-480 V driefasig. Vloeistofniveaudetectie accepteert input van vlotterschakelaars, hydrostatische druktransmitters of ultrasone sensoren: de controller start automatisch de bedrijfspomp wanneer het carter vult, schakelt een hulppomp in als de instroom de capaciteit van één pomp overschrijdt, en activeert alarmuitgangen op hoog niveau als de niveaus blijven stijgen. Een automatische wisselfunctie roteert de rol van de hoofdpomp op basis van het aantal bedrijfsuren of elke startcyclus, waarbij mechanische slijtage in evenwicht wordt gebracht. Elk pompcircuit is individueel beveiligd tegen overbelasting, kortsluiting, faseverlies en fase-omkering. Aanvullende beveiligingen die specifiek zijn voor de riolering – zoals monitoring van afdichtingslekken, monitoring van de lagertemperatuur en detectie van pompblokkering via onderstroom- of overbelastingsprofilering – zijn geïntegreerd om problemen op te vangen voordat motorschade optreedt. Een op de deur gemonteerde HMI geeft het carterniveau, de pompstatus, bedrijfsuren en foutgeschiedenis weer. Communicatie via Modbus RTU/TCP of optionele 4G-gateway maakt bewaking op afstand en SCADA-integratie mogelijk. De behuizing is gemaakt van gegalvaniseerd staal met corrosiewerende poedercoating, geclassificeerd als IP55-standaard of IP65 voor installatie buitenshuis.
Van gemeentelijke rioolwateropvoerstations tot industriële afvalwaterbehandeling, het waterbehandelingspompbedieningspaneel biedt geautomatiseerd, onbeheerd pompbeheer voor de meest veeleisende afvalwateromgevingen.
Stedelijke rioolnetwerken zijn afhankelijk van opvoerstations om afvalwater van laaggelegen verzamelpunten naar zwaartekrachtleidingen of zuiveringsinstallaties te transporteren. Het bedieningspaneel beheert één tot vier dompelpompen in een natte putconfiguratie, waarbij de werking van de pomp automatisch wordt aangepast naarmate de instroom varieert afhankelijk van het dagelijkse gebruikspatroon. Alarmuitgangen op hoog niveau zijn verbonden met het telemetriesysteem voor centrale SCADA-melding, terwijl de wisselfunctie zorgt voor evenwichtige pompslijtage over het geïnstalleerde wagenpark.
Binnen zuiveringsinstallaties verzorgen pompstations de inname van ruw rioolwater, de overdracht van primair slib, de retournering van actief slib en de lozing van behandeld afvalwater. Het paneel beheert elke pompset afzonderlijk, met geïntegreerde bewaking van afdichtingslekken en lagertemperatuur die essentieel zijn voor het voorkomen van storingen in onderwatermotoren bij continubedrijf. Communicatie met de fabriek SCADA levert realtime stroom-, energie- en foutgegevens op.
Voedselverwerkende, chemische, textiel- en mijnbouwactiviteiten genereren afvalwater met kenmerken die de standaard pompbedieningen uitdagen: corrosieve vloeistoffen, een hoog gehalte aan vaste stoffen, hoge temperaturen of vezelachtig materiaal. De motorbeschermingsprofielen van het paneel kunnen worden afgesteld om pompblokkering vroegtijdig te detecteren, waardoor een automatische cyclus van omkeren en opnieuw proberen wordt gestart om obstructies in de waaier te verwijderen voordat tussenkomst van de operator nodig is.
Grote kantorenparken, winkelcentra en wooncomplexen met meerdere torens die onder het gemeentelijk rioolniveau werken, vereisen een betrouwbare regeling van de kelderpomp. Het paneel biedt een volledig geautomatiseerde werking met alarmuitgangen op hoog niveau die zijn aangesloten op het gebouwbeheersysteem, waardoor er geen risico is op riolering in bezette ruimtes. De compacte configuratie voor wandmontage past bij de beperkte ruimte in de technische ruimte die typisch is voor commerciële kelders.
Regenwaterstations die de afvoer tijdens hevige regenbuien beheren, worden geconfronteerd met lange periodes van inactiviteit, gevolgd door een plotselinge, intense instroom. Het paneel biedt een activeringsschema voor de regenmodus: wanneer een stormtrigger wordt ontvangen van een regenmeter of stijgend putniveau, gaan alle pompen in een prioriteitsstartvolgorde. Snelle afwisseling tijdens langdurig stormpompen voorkomt dat een enkele pomp de volledige thermische belasting kan dragen.
Rioleringspompstations op het platteland of verspreide locaties profiteren van de volledige automatisering en bewakingsmogelijkheden van het paneel. Een ingebouwde 4G-gateway of radiotelemetrie-interface verzendt de pompstatus, het putniveau en alarmgegevens naar een centraal bedieningscentrum. Operators kunnen alarmen bevestigen en ritten op afstand resetten, waardoor de kosten en vertraging van locatiebezoeken aan stations die honderden kilometers uit elkaar liggen drastisch worden verminderd.
Het waterbehandelingspompbedieningspaneel combineert niveaugebaseerde pompvolgorde, rioolspecifieke motorbescherming en robuuste omgevingsharding in één in de fabriek geteste assemblage.
De controller accepteert een of meerdere niveausignalen van vlotterschakelaars (discreet, doorgaans vier niveaus: stop, hoofdpompstart, volgpompstart, hoog alarm) of een continue 4–20 mA analoge ingang van een hydrostatische druktransmitter of ultrasone sensor. Wanneer het putniveau het hoofdstartpunt bereikt, start de bedrijfspomp. Als de instroom de afvoersnelheid van de enkele pomp overschrijdt en het niveau blijft stijgen naar het startpunt van de vertraging, start de controller een hulppomp. Wanneer het niveau tot het stoppunt daalt, stoppen alle pompen. Het hoogniveau-alarm wordt geactiveerd als de put een kritieke drempel bereikt, wat een instroom aangeeft die de pompcapaciteit overschrijdt of een pompstoring. Dit signaal wordt als een prioriteitsalarm naar het telemetriesysteem verzonden. Een configureerbare nalooptimer zorgt ervoor dat de pompen kort blijven draaien nadat ze het stoppunt hebben bereikt om de afvoerleiding vrij te maken, waardoor bezinking van vaste stoffen wordt voorkomen.
De controller wisselt de aanduiding van de hoofdpomp af bij elke pompcyclus of op basis van een configureerbaar draaiuur. Afwisseling vindt plaats op het stoppunt – nadat de huidige cyclus is voltooid, wordt de volgende pomp in de reeks de leiding. Als de hoofdpomp niet start of uitschakelt tijdens bedrijf, wijst de controller automatisch de volgende beschikbare pomp aan als hoofdpomp en start deze onmiddellijk, terwijl de defecte pomp wordt vergrendeld en een alarm wordt gegenereerd. Deze automatische omschakeling zorgt voor een continue werking van het station zonder tussenkomst van de operator.
Naast de standaard bescherming tegen overbelasting en kortsluiting, bevat het paneel ook beveiligingen die zijn afgestemd op de storingsmodi van dompelbare afvalwaterpompen. De detectie van afdichtingslekken maakt gebruik van een geleidbaarheidssensor in de oliekamer of afdichtingsholte van de pomp. Als er water wordt gedetecteerd, genereert het paneel een alarm, waardoor onderhoudsplanning mogelijk is voordat de motorwikkeling in gevaar komt. Het paneel kan worden geconfigureerd om de pomp uit te schakelen als de lekkage een kritieke drempel bereikt. Bewaking van de lagertemperatuur accepteert PTC-thermistor- of PT100-ingangen ingebed in de pompmotor. Overtemperatuur activeert een alarm of een trip, afhankelijk van de ernst. De pompblokkeringsbeveiliging maakt gebruik van motorstroomprofilering: als de controller een plotselinge stroomdaling onder de normale werkingsband waarneemt, wat wijst op een geblokkeerd of vastgelopen rotorlooplicht, initieert hij een configureerbare cyclus van omkeren en opnieuw proberen (een of meer korte omkeringen om de obstructie te verwijderen) voordat er een alarm ontstaat.
Het paneel stemt de startmethode af op de grootte van de pompmotor en de leveringsbeperkingen ter plaatse. Direct-on-line starten is geschikt voor kleinere pompen tot ongeveer 7,5 kW. Sterdriehoekstart vermindert de inschakelstroom voor pompen met middelhoog vermogen. Softstarters zijn gespecificeerd voor grotere pompen waarbij de dip in de voedingsspanning onder controle moet worden gehouden en het dichtslaan van de terugslagklep door abrupt starten moet worden vermeden. VFD's worden gebruikt waar een werking met variabele snelheid vereist is, bijvoorbeeld door de pompsnelheid aan te passen aan de instroom om een consistent nat putniveau te handhaven in plaats van te wisselen tussen vaste aan-uitpunten.
Een speciale stuurtransformator levert 24 VAC of 24 VDC voor de controller, HMI, sensoren en alarmcircuits – volledig geïsoleerd van het motorvermogenspad. Noodstopknoppen op de paneeldeur isoleren de pompvoeding mechanisch. Een externe veiligheidsvergrendelingslus accepteert input van gasdetectie in natte putten, deurvergrendelingen bij de ingang van het pompstation en thermische beveiliging van eventuele stroomopwaartse apparatuur.
Een op de deur gemonteerd tekstdisplay of kleurentouchscreen biedt real-time carterniveau, pompstatus, bedrijfsuren, starttelling, motorstroom en actieve alarmen met tijdstempel van de foutgeschiedenis. De interface ondersteunt handmatige pompbesturing voor onderhoud, met automatisch herstel na een configureerbare time-out om onbedoelde handmatige vergrendeling te voorkomen. De parameteraanpassing – niveau-instelpunten, nalooptimers, wisselmodus – is beveiligd met een wachtwoord.
Standaard RS485 Modbus RTU wordt aangesloten op telemetrie-eenheden van pompstations. Een optionele 4G- of Ethernet-cloudgateway biedt directe web- en smartphonetoegang tot de pompstatus, niveaugegevens, energieverbruik en alarm-pushmeldingen. Een alarmuitgang met droog contact voor elke pompfout en de algemene toestand op hoog niveau is doorgaans als prioriteit op het telemetriesysteem aangesloten op elk netwerkgebaseerd alarm.
Rioleringspompstations hebben een corrosieve atmosfeer: waterstofsulfide, vocht en in sommige gevallen chemische dampen. De behuizing is vervaardigd uit gegalvaniseerd staal met een chemisch bestendige poedercoating. IP55 is standaard; IP65 met afgedichte kabelinvoer via compressiewartels is gespecificeerd voor installaties buitenshuis of in het zicht. Ventilatiefilters maken gebruik van actieve koolmedia waarbij de blootstelling aan H₂S aanzienlijk is. Al het interne metaalwerk is geplateerd of roestvrij staal, en PCB's zijn conform gecoat tegen vocht en corrosieve gassen.
Vraag 1: Welke niveausensoren kan het paneel accepteren, en hoeveel niveaus regelt het?
Het paneel accepteert vlotterschakelaars (meestal vier afzonderlijke niveaus), hydrostatische druktransmitters (4–20 mA) of ultrasone sensoren. Met discrete vlotters zijn de controleniveaus stop, hoofdpompstart, volgpompstart en hoog alarm. Met een analoge sensor worden deze instelpunten rechtstreeks in de controller geprogrammeerd, wat zorgt voor meer flexibiliteit en aanpassing op afstand.
Vraag 2: Hoe gaat het paneel om met pompblokkering door vodden en vaste stoffen?
De controller bewaakt de motorstroom continu. Als de stroom aanzienlijk onder de normale pompband daalt, identificeert de controller een waarschijnlijke blokkering en initieert een automatische reeks omgekeerde en nieuwe pogingen. De pomp draait kort achteruit om de verstopping te verwijderen en wordt vervolgens weer vooruit gestart. Als de poging slaagt en de stroom normaliseert, wordt de werking voortgezet. Als de blokkering na het geconfigureerde aantal pogingen blijft bestaan, wordt de pomp vergrendeld en wordt er een alarm gegenereerd.
Vraag 3: Wat gebeurt er als de bedrijfspomp tijdens bedrijf uitvalt?
De controller wijst de defecte pomp onmiddellijk aan als niet beschikbaar, selecteert de volgende beschikbare pomp in de rotatievolgorde, start deze en genereert een foutalarm. Deze automatische omschakeling zorgt ervoor dat het pompen zonder vertraging doorgaat. De defecte pomp blijft vergrendeld totdat het alarm wordt bevestigd en de fout is verholpen.
Vraag 4: Hoe werkt de afwisseling en kan ik deze instellen op rotatie op basis van draaiuren?
Afwisseling verandert welke pomp als leiding fungeert na elke volledige pompcyclus, of op een configureerbare draaiuurdrempel. Rotatie op basis van draaiuren egaliseert mechanische slijtage en levensduur van afdichtingen voor alle pompen. Afwisseling vindt plaats op het stoppunt wanneer de put leeg is, dus er is geen risico op gebeurtenissen op hoog niveau tijdens de omschakeling.
Vraag 5: Welke opties voor communicatie en alarm op afstand zijn inbegrepen?
Het paneel biedt: potentiaalvrije relaiscontacten voor algemeen alarm, hoogniveau-alarm en individuele pompstoring (voor bedrade telemetrieverbinding); RS485 Modbus RTU standaard voor lokale SCADA- of RTU-integratie; en optionele 4G-cloudgateway voor directe toegang op afstand via webbrowser of smartphone-app, met pushmeldingsalarmen.
Vraag 6: Kan het paneel op een back-upgenerator werken?
Ja. De pompsequentie van het paneel en de softstarters of sterdriehoekstarters beperken de inschakelstroom, waardoor een generator de pompen binnen zijn capaciteit kan starten. Een optioneel generatoringangssignaal kan het aantal pompen dat tegelijkertijd mag draaien op back-upstroom verminderen, waardoor overbelasting van de generator wordt voorkomen.
Vraag 7: Welk onderhoud heeft het paneel nodig?
Maandelijkse visuele inspectie van deurafdichtingen, ventilatiefilters en interne staat. Driemaandelijkse controle van stroomafsluitingen en staat van de contactor. Jaarlijkse functionele tests van niveau-ingangen, alarm op hoog niveau, wisselingslogica en veiligheidsvoorzieningen. De corrosiebeschermingsmaatregelen van het paneel moeten jaarlijks in agressieve omgevingen worden geïnspecteerd. Magneetschakelaars zijn het belangrijkste onderdeel dat onderhouden moet worden, waarbij de vervangingsintervallen afhankelijk zijn van de pompcyclusfrequentie.
Een regionale waterautoriteit in het Verenigd Koninkrijk exploiteerde meer dan 40 rioolwateropvoerstations in landelijke en voorstedelijke gebieden, verzamelde afvalwater van kleine gemeenschappen en pompte dit naar gecentraliseerde zuiveringsinstallaties. Veel stations waren 15 tot 25 jaar oud en hadden verouderde bedieningspanelen die gebruik maakten van de basislogica van vlotterschakelaarrelais. De autoriteit kreeg te maken met stijgende voorrijkosten voor pompblokkades en -storingen, een gebrek aan inzicht in de status van het station tussen geplande inspecties in, en toenemende problemen bij het verkrijgen van vervangende onderdelen.
De bestaande op relais gebaseerde panelen boden geen bewaking op afstand, geen detectie van pompblokkering en geen automatische wisseling; elk station draaide een enkele pomp met een handmatige standby-stand, waarvoor een fysiek bezoek nodig was om over te schakelen. Verstoppingsgebeurtenissen op de bedrijfspomp bleven onopgemerkt totdat ook de stand-bypomp een waarschuwing gaf, wat resulteerde in noodoproepen en incidenteel lekkage van rioolwater. De stations waren verspreid over 1.500 vierkante kilometer, waardoor reactief onderhoud zowel traag als duur was.
Toen de autoriteit een upgrade van het besturingssysteem plande, moesten de nieuwe panelen zonder civiele aanpassingen in de bestaande bovengrondse kiosken passen, een interface hebben met zowel bestaande vlotterschakelaars als nieuwe ultrasone niveausensoren, en communiceren via het bestaande telemetrienetwerk van de autoriteit - een mix van UHF-radio en GPRS waarvoor eenvoudige alarmuitgangen met droog contact nodig waren naast Modbus-gegevens. De specificatie vereiste ook automatische afwisseling, detectie van verstoppingen en monitoring van afdichtingslekken.
De in de fabriek ontworpen paneeloplossing beantwoordde aan alle vereisten in één pakket. Er werden panelen gebouwd volgens de exacte montageafmetingen van de achterpanelen van de kiosk, waardoor constructief werk werd vermeden. De controller accepteerde zowel bestaande vlotterschakelaaringangen als nieuwe ultrasone 4–20 mA-signalen, waardoor stations geleidelijk konden worden geüpgraded.
De detectie van pompblokkering bleek doorslaggevend. Vroege tests op drie stations wezen uit dat veel blokkademeldingen eigenlijk intermitterende problemen waren die zichzelf oplosten; de automatische omgekeerde en nieuwe reeks van het paneel loste deze op zonder tussenkomst van de operator. Alleen hardnekkige blokkades gaven aanleiding tot alarm. Controle op lekkage van afdichtingen detecteerde het binnendringen van vocht in twee pompen tijdens de inbedrijfstelling, waardoor preventieve lagervervanging mogelijk werd voordat de pompen in reguliere dienst werden ingezet.
Alarmuitgangen werden geconfigureerd om rechtstreeks te communiceren met de bestaande UHF-telemetrieposten van de autoriteit. Gecombineerd met Modbus-gegevens die beschikbaar waren voor het SCADA-team, kreeg de autoriteit zowel eenvoudige foutmeldingen als gedetailleerde stationanalyses.
Veertig geprefabriceerde panelen, geconfigureerd voor stations met dubbele pomp (1,5 kW tot 15 kW), werden gedurende vier maanden vervaardigd en getest en door het elektrische team van de autoriteit geïnstalleerd na een gestandaardiseerde inbedrijfstellingsprocedure. De panelen omvatten softstarters op pompen van 7,5 kW en meer, ingangen voor bewaking van afdichtingslekken en lagertemperatuur, logica voor verstoppingsdetectie en compatibiliteit met zowel vlotter- als ultrasoon niveau. Bij een gefaseerde uitrol werden zes stations per maand geüpgraded, waarbij het hele netwerk in minder dan acht maanden werd voltooid.
● Het aantal noodpompbezoeken is in het eerste jaar met ongeveer 60% verminderd dankzij de automatische omkeer-en-opnieuw-poging om kleine verstoppingen te verhelpen en de vroegtijdige waarschuwing door monitoring van afdichtingslekken, waardoor gepland onderhoud mogelijk is.
● Pompwisseling zorgt voor evenwichtige draaiuren tussen bedrijfs- en stand-by-pompen, voor het eerst op de meeste stations, waardoor de onderhoudsintervallen voor mechanische afdichtingen en lagers worden verlengd.
● Het SCADA-team kreeg real-time inzicht in de putniveaus, de pompstatus en de bedrijfsuren op alle 40 stations, waardoor de vroegere afhankelijkheid van wekelijkse fysieke inspecties werd vervangen.
● Exploitanten meldden dat de gestandaardiseerde paneelindeling voor alle stations het opsporen van fouten dramatisch vereenvoudigde, omdat elke technicus precies wist waar elk onderdeel en elke terminal zich bevond.
● De autoriteit heeft sindsdien dezelfde paneelspecificatie overgenomen voor nog eens 15 stations in een netwerkuitbreidingsprogramma.
