Deze kast, gehuisvest in een speciaal gebouwde behuizing met classificatie IP42 tot IP65, integreert een aandrijfeenheid met variabele frequentie met alle benodigde stroom- en besturingsinfrastructuur: inkomende netisolatie, lijn- en belastingsreactoren voor harmonische mitigatie en motorkabelbescherming, ingangszekering of stroomonderbrekerbescherming, een uitgangs-dV/dt-filter of sinusfilter zoals vereist, en een volledig uitgeruste motorbeveiligingssuite. Het vermogen varieert van 0,75 kW tot meer dan 630 kW in standaard spanningsklassen (380 V, 400 V, 480 V, 690 V). De VFD zelf is een krachtige vectorgestuurde aandrijving die het volledige koppel levert bij nulsnelheid, met automatische energieoptimalisatie en een geïntegreerde PID-regelaar voor druk-, flow- of temperatuurregeling. Een op de deur gemonteerd HMI-toetsenbord of touchscreen biedt lokale bediening, parametertoegang en diagnostische informatie, terwijl Modbus RTU/TCP-, Profibus-, Profinet- of Ethernet/IP-communicatiepoorten toezicht op afstand en integratie in fabrieksbrede automatiseringssystemen mogelijk maken. Een handmatige bypass-optie – met behulp van magneetschakelaars of een geïntegreerde omschakelaar – maakt motorbediening rechtstreeks vanaf de netvoeding mogelijk om de procescontinuïteit te behouden tijdens onderhoud aan de omvormer. Uitgebreide beveiligingsfuncties omvatten kortsluiting, overbelasting, overspanning, onderspanning, faseverlies, aardfout, motorblokkade en overtemperatuur, waarbij alle uitschakelgebeurtenissen worden geregistreerd voor onderhoudsanalyse.
Overal waar motoraangedreven apparatuur profiteert van snelheidsregeling, energie-efficiëntie en zachte start, biedt het VFD-bedieningspaneel een complete, vooraf ontworpen aandrijfoplossing voor industriële en infrastructuurtoepassingen.
Gemeentelijke watervoorzienings- en rioolwaterzuiveringsinstallaties bedienen grote pompen met een wisselende vraag gedurende de dag. Een VFD-bedieningspaneel dat een boorgat-, booster- of transferpomp aanstuurt, moduleert het motortoerental om een constante waterdruk of -stroom te handhaven zonder smoorkleppen, wat doorgaans een energiebesparing van 20% tot 40% oplevert in vergelijking met direct-on-line werking met vast toerental. Het softstartvermogen elimineert waterslag in lange pijpleidingen en vermindert de mechanische belasting op pompwaaiers, assen en koppelingen. Bij afvalwatertoepassingen voorkomt automatische ramping het overstromen van toeslagen tijdens piekinstromen bij nat weer. Redundantie-ready configuraties maken het mogelijk om de pomp om te schakelen naar stand-by.
Grote centrifugaal- en axiale ventilatoren in elektriciteitscentrales, cementfabrieken, mijnen en productiefaciliteiten zijn ideale VFD-kandidaten. De kast maakt nauwkeurige luchtstroomregeling mogelijk voor verbrandingslucht, uitlaatgassen, stofafzuiging of proceskoeling zonder verliezen door inlaatschoepen of dempers. VFD-regeling van ventilatoren met geïnduceerde trek en geforceerde trek in ketels en ovens levert grote energiebesparingen op terwijl de optimale lucht-brandstofverhoudingen behouden blijven. Rookafzuig- en tunnelventilatieventilatoren profiteren van de brandweeroverbruggingsfunctie van de kast, waardoor directe noodbediening mogelijk is, ongeacht de VFD-status.
Schroef-, zuiger- en centrifugaalcompressoren in industriële koel-, luchtscheidings- en procesgastoepassingen werken het meest efficiënt bij deellast wanneer de snelheid wordt geregeld. Het VFD-bedieningspaneel past de motorsnelheid van de compressor aan om te voldoen aan de variabele koeling of procesvraag, waarbij de nauwkeurige zuig- of persdruk wordt gehandhaafd en energieverliezen tijdens het laden/ontladen worden vermeden. Geïntegreerde PID-regeling met feedback van de druktransducer zorgt voor een strakke regeling, en de regeling van de acceleratiehelling beperkt de opstartstroomstoot op het elektrische systeem van de fabriek.
Mijnbouwtransportbanden, aggregaatbrekers en systemen voor de behandeling van bulkmateriaal vereisen een hoog startkoppel en een gecontroleerde acceleratie om slippen van de band, mechanische schokken en materiaalverspilling te voorkomen. Het VFD-bedieningspaneel levert het volledige koppel vanaf nul toerental met programmeerbare acceleratiehellingen, waardoor versnellingsbakken, koppelingen en riemverbindingen worden beschermd. Bij brekertoepassingen beschermen de stroombegrenzingsfunctie en de blokkeerbeveiliging van de VFD de motor tegen overbelasting van vastgelopen materiaal.
HVAC-systemen in centrale installaties met meerdere koelmachines, koeltorens en watercirculatiepompen gebruiken het om de stroom te moduleren op basis van de belasting van het gebouw. Secundaire gekoeldwaterpompen die reageren op het drukverschil, de snelheidsregeling van de koeltorenventilator voor een optimale condensorwatertemperatuur en de modulatie van de condensorwaterpomp profiteren allemaal van in de kast geïntegreerde VFD-regeling met GBS-connectiviteit via BACnet of Modbus.
Grootschalige centrale spil-, druppel- en overstromingsirrigatiesystemen vereisen variabele waterleveringen gedurende het groeiseizoen. Met een VFD-paneel bij het pompstation kan de machinist het debiet selecteren via een eenvoudige potentiometer, HMI of telemetriesignaal op afstand, waardoor de pompopbrengst nauwkeurig wordt afgestemd op de vraag naar gewaswater en de beschikbare watertoewijzing.

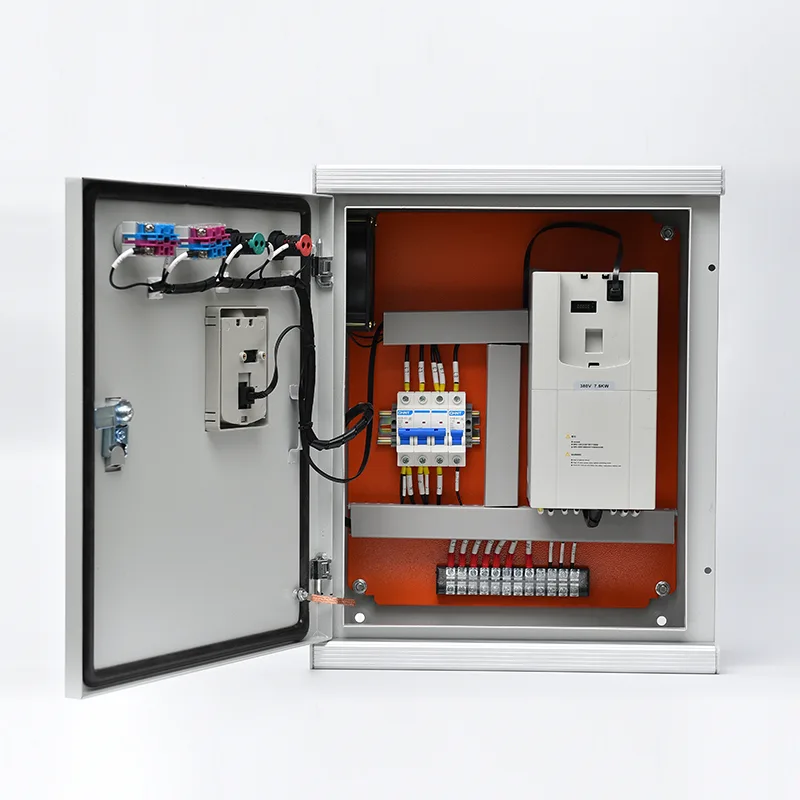

De VFD-kast integreert een frequentieregelaar met alle subsystemen voor energiebeheer, bescherming en besturing, waardoor een complete oplossing voor het starten van de motor en snelheidsregeling wordt geboden in één enkele, vooraf geteste behuizing.
De binnenkomende driefasige voeding wordt aangesloten op een hoofdisolator of stroomonderbreker met gegoten behuizing die geschikt is voor de stroom bij volledige belasting van de kast plus schijfverliezen. Ingangszekering biedt halfgeleiderbescherming (aR) voor de gelijkrichtertrap van de VFD, waarbij I²t-coördinatie ervoor zorgt dat de zekering wordt gewist voordat de diode beschadigd raakt tijdens interne fouten. Een lijnreactor of DC-tussenkringsmoorspoel wordt standaard meegeleverd om harmonische ingangsstroomvervorming te verminderen en de DC-buscondensatoren van de frequentieregelaar te beschermen tegen spanningspieken aan de voedingszijde. Voor installaties met aanzienlijke harmonische vervorming op de achtergrond of veeleisende vereisten voor de aansluiting van nutsvoorzieningen, kan een passief harmonisch filter of een actieve front-end gelijkrichter als optie worden gekozen.
Het hart van de kast is een krachtige vectorgestuurde VFD die gebruik maakt van IGBT-vermogensmodules van de zesde generatie en een snelle DSP- of FPGA-besturingskern. Er zijn vectorbesturingsmodi met open en gesloten lus beschikbaar: open lus voor standaard pomp- en ventilatorbedrijf, gesloten lus met encoderfeedback voor toepassingen met hoog koppel en lage snelheid, zoals extruders of takels. De drive voert een pulsbreedte-gemoduleerde golfvorm uit met automatisch geoptimaliseerde schakelfrequentie, gebalanceerd tussen akoestische motorruis en drive-verliezen. De belangrijkste schijffuncties zijn onder meer:
● Automatische koppelboost en slipcompensatie voor stabiele werking bij lage snelheden
● Vliegstartmogelijkheid om een vrijloopmotor op te vangen zonder uit te schakelen
● Programmeerbare skip-frequenties om mechanische resonantie te voorkomen
● Geïntegreerde PID-regelaar met setpoint-helling, slaap-/waaklogica en tweekanaalsfeedback voor pompstaging-toepassingen
Afhankelijk van de kabelafstand tussen kast en motor is uitgangsfiltering inbegrepen:
dV/dt-filter: beperkt de spanningsstijgingstijd en piekspanning op de motorklemmen voor kabellengtes tot ongeveer 100–150 m
Sinusfilter: levert een bijna sinusoïdale golfvorm voor kabeltrajecten van meer dan 150 m en voor dompelpomptoepassingen waarbij de isolatie van de motorwikkelingen gevoelig is voor spanningsstress
Uitgangsschakelaars voor de bedrijfs-/standby-motorselectie zijn waar nodig geïntegreerd. Motorbeveiligingsfuncties – thermische overbelasting, faseverlies, stroomonbalans, blokkeerdetectie, onderbelasting (drooglopen) en aardfout – draaien continu in de software van de omvormer en worden indien gespecificeerd aangevuld met externe overbelastingsrelais.
Een handmatig bypass-circuit – gebouwd met bedrijfszekere contactors of een mechanisch vergrendelde omschakelaar – zorgt ervoor dat de motor rechtstreeks op de netvoeding kan draaien terwijl de VFD geïsoleerd is voor onderhoud. De bypass is ontworpen voor onbelaste overdracht: de motor moet worden gestopt voordat er wordt geschakeld tussen VFD- en bypass-modi. Geïntegreerde elektrische en mechanische vergrendeling voorkomt onbedoeld terugvoeren van netstroom naar de uitgangsklemmen van de omvormer, wat catastrofale schade zou veroorzaken. Een optionele automatische bypass-configuratie maakt gebruik van een programmeerbaar logisch relais of een kleine PLC voor het beheren van een naadloze overdracht van drive naar netvoeding bij VFD-trip, waardoor de procescontinuïteit in kritieke toepassingen wordt gehandhaafd.
Voor toepassingen waarbij meerdere motoren één aandrijving moeten delen (sequentiële werking), bevat de kast uitgangsschakelaars per motor met op PLC gebaseerde sequentielogica. Voor toepassingen met meerdere motoren die een gesynchroniseerde snelheid vereisen, zoals dubbele transportbanden of luchtgekoelde condensors met meerdere ventilatoren, worden individuele uitgangsomvormers aangedreven vanuit een gemeenschappelijke DC-bus of gesynchroniseerd via snelle communicatie tussen de aandrijvingen, met master/slave-snelheids- en koppelregeling.
De op de deur gemonteerde operatorinterface biedt lokale start/stop, snelheidsreferentie (via potentiometer of toetsenbordinvoer), modusselectie (VFD/Bypass/Uit) en indicatie van de systeemstatus. Er is een grafisch HMI-aanraakscherm beschikbaar voor complexe toepassingen met meerdere motoren of proceslussen, waarop realtime bedrijfsparameters, trendgegevens, alarmlogboeken en energieverbruikstatistieken worden weergegeven.
Communicatiepoorten ondersteunen alle belangrijke industriële protocollen: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP en BACnet. De drive stelt een uitgebreide dataset – snelheid, stroom, koppel, vermogen, DC-busspanning, temperatuur, bedrijfsuren en energieverbruik – bloot aan de toezichthoudende SCADA, DCS of BMS. Start/stop- en snelheidsreferentiecommando's op afstand worden geaccepteerd, met hartslagtime-outs en configureerbare terugvalstrategieën als de communicatie verloren gaat.
De vloerstaande kast is vervaardigd uit gegalvaniseerde of roestvrijstalen platen van 1,5 mm tot 2,0 mm, continu gelast en gepoedercoat. Beschermingsklassen van IP42 tot IP65 passen bij de omstandigheden ter plaatse:
● IP42/IP43: elektrische ruimtes binnenshuis en motorcontrolecentra
● IP54/IP55: stofgevoelige industriële omgevingen, pompstations en semi-blootgestelde locaties
● IP65: installatie buitenshuis met blootstelling aan regen en stof
Thermisch beheer maakt gebruik van een berekende combinatie van natuurlijke convectie, gefilterde geforceerde luchtventilatie met temperatuurgeregelde ventilatoren en, in installaties met hoog vermogen of hoge omgevingstemperaturen, lucht-lucht warmtewisselaars of airconditioningunits. De interne temperatuurstijging van de kast wordt geverifieerd door berekening aan de hand van de maximale bedrijfstemperatuur van de VFD-fabrikant, doorgaans 40°C tot 50°C omgevingstemperatuur, afhankelijk van de derating.
Elke VFD-kast ondergaat een gedefinieerde fabrieksacceptatietest: continuïteit van het stroomcircuit en isolatieweerstand, uploaden en verifiëren van VFD-parameters aan de hand van het goedgekeurde parameterschema, punt-tot-punt besturingsbedrading, functionele simulatie van start/stop, snelheidsregeling, bypass-overdracht (indien aanwezig) en verificatie van de veiligheidsvergrendeling. Volledige FAT-documentatie wordt verstrekt. De kast is ontworpen en gebouwd volgens IEC 61439-1/2, waarbij alle componenten CE-gemarkeerd zijn en waar nodig UL-certificering beschikbaar is.
Vraag 1: Wat is het verschil tussen het kopen van een VFD en een VFD-bedieningspaneel?
Een standalone VFD vereist extra componenten voor een complete installatie: een stroomopwaartse stroomonderbreker of zekeringen, lijn- en belastingsreactoren, uitgangsfilters voor lange kabeltrajecten, een bypasscircuit als procescontinuïteit nodig is tijdens service aan de omvormer, en een behuizing met thermisch beheer. Het VFD-bedieningspaneel integreert al deze elementen – vooraf ontworpen, vooraf bedraad en vooraf getest – in één enkel samenstel. Dit elimineert ontwerponbekendheden ter plaatse, vermindert de installatietijd en biedt één enkel garantiepunt voor het volledige motoraandrijfsysteem.
Vraag 2: Welke vermogens en spanningen zijn beschikbaar?
Standaardconfiguraties omvatten 0,75 kW tot 630 kW voor driefasige voedingen van 380 V, 400 V, 480 V en 690 V. Hogere vermogens zijn op aanvraag leverbaar. Elke kast is gebouwd voor de specifieke gegevens op het motortypeplaatje die u verstrekt: vermogen, spanning, stroom bij volledige belasting en gebruik.
Vraag 3: Hoe ver mag de motorkabel lopen tussen de kast en de motor?
De limieten voor de kabellengte zijn afhankelijk van de geïnstalleerde uitgangsfiltering. Zonder filtering beperkt de VFD-fabrikant de kabellengte doorgaans tot 50 meter. Een dV/dt-filter breidt dit uit tot ongeveer 150 meter. Een sinusfilter maakt kabels langer dan 300 meter mogelijk en wordt sterk aanbevolen voor dompelpompen en motoren met onbekende of verouderde wikkelingsisolatie. Op basis van uw installatiegegevens selecteren wij het juiste uitgangsfilter.
Vraag 4: Kan de kast meerdere motoren besturen?
Ja, in verschillende configuraties: sequentiële werking (één VFD, meerdere motoren, slechts één draait tegelijk met uitgangsschakelaars die de actieve motor selecteren), synchrone multimotor (meerdere VFD's in één kast die een DC-bus delen of communiceren voor master/slave-snelheidsafstemming), of onafhankelijke besturing (meerdere onafhankelijke VFD's in één grotere kast). Vertel ons uw toepassing en wij engineeren de juiste topologie.
Vraag 5: Hoe kan het VFD-bedieningspaneel worden geïntegreerd met mijn SCADA- of DCS-installatie?
De communicatiepoort van de VFD – Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP of BACnet – maakt rechtstreeks verbinding met uw toezichtsysteem. Alle operationele gegevens, alarmen en diagnostiek zijn beschikbaar. Tweerichtingsbediening (start/stop op afstand, snelheidsreferentie) wordt ondersteund, met configureerbaar gedrag bij communicatieverlies om een veilige werking te garanderen als het netwerk uitvalt.
Vraag 7: Welk onderhoud heeft de kast nodig?
Routineonderhoud is eenvoudig: halfjaarlijkse reiniging of vervanging van ventilatiefilters, jaarlijkse thermografische inspectie van stroomaansluitingen en jaarlijkse functionele test van het bypasscircuit en de veiligheidsvergrendelingen. De VFD zelf heeft een gespecificeerde levensduur voor de DC-tussenkringcondensatoren en koelventilatoren – doorgaans 5 tot 10 jaar, afhankelijk van de bedrijfsomstandigheden – en dit zijn vervangbare componenten. Volledige onderhoudsschema's zijn gedocumenteerd in de bedieningshandleiding.
Vraag 8: Kan de kast werken in een stoffige omgeving of omgeving met hoge temperaturen?
Ja. De beschermingsgraad van de behuizing en de strategie voor thermisch beheer worden geselecteerd op basis van de omstandigheden ter plaatse. Voor stoffige omgevingen is IP55 of IP65 met fijnfiltratie-inlaatfilters gespecificeerd. Bij omgevingstemperaturen boven 40°C zorgen VFD-reductie, airconditioning in de kast of lucht-water-warmtewisselaars voor veilige interne omstandigheden. Tijdens de engineeringfase beoordelen wij uw locatiegegevens en stellen wij de passende omgevingsverharding voor.
Een regionaal waterbedrijf: moderniseringsprogramma voor pompstations
Een regionaal waterbedrijf in Zuid-Amerika beheerde meer dan 60 boor- en boosterpompstations in zijn distributienetwerk en bedient een bevolking van ongeveer twee miljoen mensen. Veel pompstations waren tientallen jaren oud en maakten gebruik van direct-on-line starters met een vast toerental en smoorkleppen voor debietregeling. Het nutsbedrijf kreeg te maken met stijgende energiekosten, frequente defecten aan pompen en leidingen als gevolg van waterslag en mechanische spanning, en toenemende problemen bij het vinden van vervangende onderdelen voor verouderde besturingshardware.
Het nutsbedrijf heeft ervoor gekozen om zijn pompstations met VFD-besturing te moderniseren in een gefaseerd programma, waarbij de twintig grootste stations het eerst worden aangepakt. Elk station vertoonde een soortgelijk profiel: twee tot vier dienst-/stand-by-pompsets (45 kW tot 200 kW), lange motorkabels (vaak meer dan 150 meter naar onderwaterpompen in het boorgat), stoffige semi-buitenomgevingen op afgelegen locaties en beperkte elektrische ondersteuning ter plaatse voor complex systeemonderhoud.
● De VFD-oplossing moest lange kabeltrajecten naar dompelpompen mogelijk maken zonder de isolatie van de motorwikkelingen aan te tasten
● Een handmatige bypass was verplicht om de watertoevoer tijdens VFD-onderhoud op peil te houden, omdat veel stations geen stand-by pompredundantie hadden
● De mogelijkheid om op afstand te monitoren was essentieel om dure locatiebezoeken te verminderen
● De elektrische installatie moest worden voltooid door lokale aannemers met minimale ervaring met VFD-inbedrijfstelling
Na evaluatie van zowel de door componenten geleverde VFD-retrofits als de geïntegreerde VFD-bedieningspanelen, koos het nutsbedrijf voor de kastaanpak. De voordelen waren duidelijk:
● Elke kast is in de fabriek ontworpen met uitgangssinusfilters die zijn afgestemd op de specifieke kabellengte en het type motorisolatie, waardoor elk risico op schade aan de motorwikkelingen als gevolg van gereflecteerde golfspanningspieken wordt geëlimineerd
● Het geïntegreerde handmatige bypasscircuit, vooraf bedraad en getest, gaf het nutsbedrijf het vertrouwen dat de watertoevoer zou doorgaan tijdens elk VFD-servicegebeurtenis
● De op de deur gemonteerde HMI en de volledig geparametriseerde VFD zijn in de fabriek geladen met de pompcurvegegevens, de PID-drukregelingsinstellingen en de standaard beveiligingsdrempels van het nutsbedrijf, waardoor lokale aannemers elke kast in bedrijf kunnen stellen door simpelweg de netvoeding, de pompmotor en de druktransducer aan te sluiten
● GPRS/4G-modules voor bewaking op afstand in elke kast verzonden operationele gegevens (debiet, druk, energieverbruik, bedrijfsuren, alarmstatus) rechtstreeks naar het centrale SCADA-platform van het nutsbedrijf
De IP55-geclassificeerde behuizingen met fijnfiltratie-inlaten en zonneschermen zijn geschikt voor de stoffige, blootgestelde pompstationomgevingen
Er werden twintig VFD-kasten (45 kW tot 200 kW) vervaardigd, elk met een uitgangssinusfilter, handmatige bypass, IP55-behuizing, GPRS-telemetrie op afstand en vooraf geconfigureerde PID-drukregeling. De kasten werden verzonden als complete, in de fabriek geteste eenheden. Lokale elektriciteitsbedrijven hebben de kasten achtereenvolgens gedurende een programma van tien maanden geïnstalleerd en in bedrijf gesteld. Ondersteuning voor de inbedrijfstelling op afstand werd geleverd door de technici van de fabrikant via een videoverbinding voor de eerste drie stations; daaropvolgende stations werden onafhankelijk in gebruik genomen door de lokale teams met behulp van de gestandaardiseerde documentatie.
Het energieverbruik van de 20 gemoderniseerde stations is met gemiddeld 32% verlaagd vergeleken met de vorige werking van de smoorklep, waarbij de VFD's de pompsnelheid nauwkeurig afstemmen op de systeemvraag.
De onderhoudskosten voor pompen en leidingen zijn aanzienlijk gedaald: waterslag is geëlimineerd en de levensduur van de pomplagers en afdichtingen is verlengd door middel van soft-start ramping.
Er heeft zich geen enkele fout in de motorisolatie voorgedaan in 20 stations met kabellengtes tot 250 meter, wat de specificatie van het sinusfilter valideert.
Het centrale operationele team van het nutsbedrijf bewaakt nu alle 20 stations vanaf één SCADA-dashboard en ontvangt automatische sms-alarmen voor elke pompstoring of drukafwijking, waardoor het aantal reactieve locatiebezoeken met meer dan 60% wordt verminderd.
Het succes van de eerste fase heeft ertoe geleid dat het nutsbedrijf het programma heeft uitgebreid naar de resterende 40 pompstations, waarbij is gestandaardiseerd op dezelfde VFD-kastspecificatie en waardoor uniforme onderhoudstraining en reserveonderdeleninventarisatie voor het hele netwerk mogelijk zijn.
