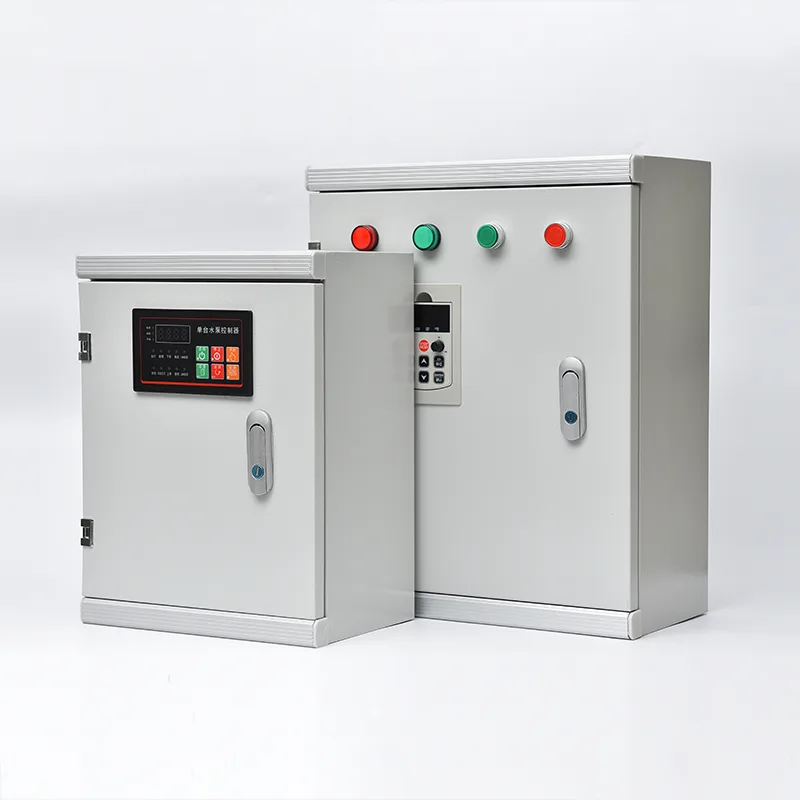

Als professionele fabrikant in China wil Csivei u graag een hoogwaardige Motor Control Center-kast bieden, een uit meerdere secties bestaande, aan de voorzijde toegankelijke vloermontage met een horizontaal railsysteem van 400 A tot 6300 A en bestand tegen kortsluiting tot 100 kA. Elke verticale sectie accepteert uittrekbare of vaste functionele eenheden: DOL-, ster-driehoek-, softstarter of VFD-motorstarters, plus voedingsonderbrekers en besturingsvoedingsmodules. Met uittrekbare eenheden kan een defecte starter binnen enkele minuten worden geïsoleerd, teruggetrokken en vervangen zonder de hele MCC spanningsloos te maken. Interne scheiding is beschikbaar in Form 2, Form 3 of Form 4 volgens IEC 61439, waarbij rails worden gescheiden van functionele eenheden en terminals. Motorcircuits zijn ontworpen voor Type 2-coördinatie volgens IEC 60947-4-1, waardoor schade aan startercomponenten na een motorkortsluitingsfout wordt gegarandeerd. Communicatie via Profibus, Profinet, Modbus RTU/TCP of Ethernet/IP verzendt de motorstatus, stroom, bedrijfsuren, energie en diagnostiek naar de DCS of SCADA van de installatie. De behuizing heeft een IP42- tot IP55-classificatie van gegalvaniseerd staal met een poedercoating, geschikt voor elektrische ruimtes binnenshuis en stoffige industriële omgevingen.
Waar tientallen of honderden motoren op betrouwbare wijze moeten worden gevoed, beschermd en bestuurd vanaf een centrale locatie, biedt het Solar Pump Control System de gestructureerde, modulaire ruggengraat voor industriële elektriciteitsdistributie.
Gemeentelijke en industriële waterzuiveringsinstallaties beschikken over een uitgebreid motorpark – pompen voor de inname van ruw water, beluchtingsblazers, aandrijvingen van zuiveringsinstallaties, slibbehandeling, doseerpompen voor chemicaliën en distributiepompen met hoge opvoerhoogte – vaak met meer dan honderd motoren verspreid over één locatie. Een Motor Control Center consolideert alle motorstarters en aandrijvingen in een of meer centraal gelegen MCC-kamers, waarbij elke functionele eenheid is toegewezen aan een specifieke motor. Gestandaardiseerde startunits van het ladetype voor pompen en ventilatoren zorgen ervoor dat een defecte unit binnen enkele minuten kan worden verwijderd en vervangen, waardoor de continuïteit van het behandelingsproces wordt hersteld. Integratie met het SCADA-systeem van de fabriek via redundante communicatienetwerken biedt operators realtime motorstatus, bedrijfsuren en energieverbruik op elke schijf.
Raffinaderijen, gasverwerkingsfabrieken en petrochemische complexen opereren in gevaarlijke gebieden met strenge veiligheidseisen. MCC-panelen voor deze omgevingen worden doorgaans geïnstalleerd in onder druk staande of gespoelde elektrische ruimtes, ver weg van procesruimtes. Motorcircuits zijn ontworpen voor kritische roterende apparatuur: pompen voor ruwe olie, productoverdrachtpompen, koelwatercirculatiepompen, koelmotoren met vinnenventilatoren en gascompressoren. Form 3 of Form 4 interne scheiding scheidt elke motorstartereenheid van de hoofdrails en aangrenzende eenheden, waardoor wordt voorkomen dat een interne boogfout in de ene starter zich voortplant naar andere. Explosieveilige motorbeveiligingsrelais en gecertificeerde stroombegrenzende zekeringen zorgen voor een veilige isolatie van motoren in geclassificeerde zones.
Thermische en waterkrachtcentrales zijn afhankelijk van MCC's voor het beheer van hulpmotoraangedreven systemen die essentieel zijn voor de opwekking: ketelvoedingspompen, condensorkoelwaterpompen, ventilatoren met geforceerde trek en geïnduceerde trek, transportbanden voor steenkool en stookoliepompen. De hoge kortsluitvastheid van de MCC (doorgaans 65 kA tot 100 kA) is van cruciaal belang bij hulpkaarten van elektriciteitscentrales waar het foutniveau van de hulptransformator van het station ernstig kan zijn. Redundante inkomende voedingssecties met automatische omschakeling ondersteunen de kritieke stroomvereisten van de fabriek bij black-start en unit-uitschakeling.
Koper-, goud-, ijzererts- en steenkoolverwerkingsfabrieken vertrouwen op MCC's voor het besturen van brekers, maalmolens, flotatiecellen, indikkingsaandrijvingen, transportsystemen en slurriepompen - apparatuur die vaak onder zware belasting start en in stoffige, natte omgevingen werkt. De MCC-behuizing is gespecificeerd met verbeterde stof- en vochtbescherming (IP54/IP55) en bevat vaak interne anticondensatieverwarmers voor installaties in onverwarmde verwerkingsgebouwen. Motorbeveiligingsrelais met geavanceerde thermische modellering zorgen ervoor dat grote molen- en brekermotoren niet onnodig worden geactiveerd tijdens procesoverbelasting.
Continue procesindustrieën zoals papierfabrieken en staalwalserijen bedienen honderden motoren over lange productielijnen, waarbij motorstoringen mogelijk de hele lijn stilleggen. MCC-panelen in deze faciliteiten bevatten uittrekbare starteenheden die onderhoud aan het motorcircuit mogelijk maken zonder de gehele MCC-sectie spanningsloos te maken; de eenheid wordt eenvoudigweg geïsoleerd, teruggetrokken en vervangen door een reserve terwijl de hoofdrails onder spanning blijven staan. Veldbuscommunicatie van elke startunit naar de DCS zorgt voor gedetailleerde motordiagnostiek die een geplande vervanging mogelijk maakt voordat er een onverwachte storing optreedt.
Luchthavens, congrescentra en grote commerciële complexen gebruiken MCC's om de controle van alle HVAC-motorbelastingen te centraliseren: koelmachines, koeltorens, gekoeldwaterpompen, luchtbehandelingsunits en rookafvoerventilatoren. Integratie met het gebouwbeheersysteem maakt dienstcycli, nachtverlaging en energie-geoptimaliseerde regeling van het gehele motorpark mogelijk vanuit één enkele controlekamer.
De Motor Control Center Cabinet is een typegeteste laagspanningsschakelinrichting, ontworpen voor veilige, modulaire motorbesturing met de nadruk op operationele uptime, personeelsbescherming en onderhoudbaarheid.
De MCC is geconstrueerd als een uit meerdere secties bestaand, op de vloer staand frame van gevouwen en vastgeschroefde gegalvaniseerde stalen profielen, waarbij elke sectie doorgaans 600 mm, 800 mm of 1000 mm breed is. De horizontale hoofdrail loopt door de volledige lengte van de MCC in een speciaal boven- of achtercompartiment, vervaardigd uit vertind koper of aluminium en gedimensioneerd voor de nominale continue stroom (400A tot 6300A). De railverbindingen worden vastgeschroefd en aangedraaid met Belleville-ringen om de contactkracht tijdens thermische cycli te behouden. De verticale rail in elke sectie verdeelt de stroom naar de individuele functionele eenheden via insteekbare veerbelaste contacten, waardoor er geen bedrade verbindingen tussen de rail en elke startunit nodig zijn. De kortsluitvastheid – geverifieerd door middel van typetests – zorgt ervoor dat het railsysteem en de steunen ervan de elektromagnetische krachten van een fout kunnen doorstaan zonder vervorming of contactscheiding.
Motorstarters zijn verkrijgbaar in vaste (geschroefde) of uittrekbare (lade-type) configuraties. Uittrekbare eenheden zijn de standaarduitrusting voor kritische processen, waardoor een starter elektrisch kan worden geïsoleerd, mechanisch kan worden teruggetrokken op geleidingsrails en binnen enkele minuten kan worden vervangen door een reserveonderdeel – zonder dat de hele MCC-sectie wordt uitgeschakeld. Elke uittrekbare eenheid bevat een stroomonderbreker met gegoten behuizing of een gezekerde lastscheider, een schakelaar met een bedrijfsvermogen, een elektronisch overbelastingsrelais, een zekering voor het stuurcircuit en een unitspecifiek besturingsklemmenblok. Vergrendelingsmechanismen zorgen ervoor dat de unit alleen in de UIT-positie kan worden uitgetrokken en niet onder belasting opnieuw kan worden geplaatst. Mechanische codering voorkomt dat een eenheid van één classificatie in een slot wordt geplaatst dat bedoeld is voor een andere classificatie. Bij VFD- of softstarters zijn de grotere kastdiepte en verbeterde ventilatie geïntegreerd in het ladeformaat.
Elk motorcircuit is ontworpen voor Type 2-coördinatie volgens IEC 60947-4-1. Bij een kortsluitingsfout op de motoraansluiting wissen de stroomonderbreker of zekeringen de foutstroom zonder schade aan de contactor of het overbelastingsrelais, afgezien van licht contactlassen dat scheidbaar is zonder vervanging. Dit is essentieel voor de uptime van het proces; bij kortsluiting in de motor is geen vervanging van de starter nodig. Overbelastingsbeveiliging maakt gebruik van elektronische relais met selecteerbare uitschakelklassen (klasse 10, 20, 30), faseverlies, stroomonbalans en aardfoutdetectie. Motorbeveiligingsrelais met Modbus- of Profibus-interfaces voorzien de DCS van gedetailleerde thermische statusgegevens, startblokkeringssignalen en voorspellende onderhoudswaarschuwingen.
De MCC is verkrijgbaar met toenemende niveaus van interne compartimentering in overeenstemming met IEC 61439-1/2. Vormspecificaties:
● Formulier 2: functionele eenheden gescheiden van rails, maar terminals kunnen hetzelfde compartiment delen als de eenheid
● Vorm 3: alle functionele eenheden gescheiden van elkaar en van rails; terminals gescheiden van rails, maar niet noodzakelijkerwijs van elkaar. Dit is de standaardspecificatie voor industriële installaties.
● Formulier 4: volledige scheiding van rails, functionele eenheden en terminals – elk in zijn eigen compartiment. Dit is gespecificeerd voor hoogkritische toepassingen in de olie- en gassector of andere gevaarlijke industrieën.
Interne boogfoutbeheersing is ontworpen om boogenergie weg te leiden van de gebruiker via drukontlastingsopeningen aan de bovenkant van de behuizing, getest onder interne boogomstandigheden volgens IEC 61641, waar gespecificeerd. De luiken op railverbindingen sluiten automatisch wanneer een uittrekbare eenheid wordt verwijderd, waardoor onbedoeld contact met spanningvoerende rails wordt voorkomen.
Een speciaal besturingscompartiment binnen elke starterunit of boven de functionele units herbergt PLC-I/O op afstand, communicatiegateways, tussenliggende relais en rangeerterminals. Motorloop-, stop-, fout- en statusfeedback worden via veldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet) naar de DCS verzonden. Intelligente motormanagementrelais in elke unit meten continu de motorstroom, spanning, vermogen, energie en fasebalans en verzenden deze gegevens naar het asset management- of voorspellende onderhoudsplatform van de fabriek. Hierdoor kunnen operators verslechterende motoromstandigheden identificeren (toenemende lagerwrijving, waaierslijtage of verslechtering van de wikkeling) voordat deze een ongeplande trip veroorzaken.
De standaard MCC-behuizing is vervaardigd uit 2,0 mm gegalvaniseerde staalplaat met een poedercoating, waardoor een IP42-bescherming wordt bereikt die geschikt is voor elektrische ruimtes binnenshuis. Voor stoffige industriële omgevingen (mijnen, cementfabrieken, houtverwerking) zorgen IP54- of IP55-behuizingen met gefilterde ventilatie of lucht-lucht-warmtewisselaars voor interne koeling terwijl ze deeltjes in de lucht buitensluiten. Voor buiteninstallaties zijn IP65-behuizingen met thermostatisch geregelde anticondensatieverwarmers, regenkappen en roestvrijstalen hardware beschikbaar. In tropische omgevingen voorkomen conform gecoate PCB's en afgedichte connectoren door vocht veroorzaakte tracking.
Elk MCC-paneel ondergaat een gedefinieerd fabrieksacceptatietestprogramma: meting van railcontinuïteit en isolatieweerstand; primaire en secundaire injectietesten van beveiligingsrelais; functionele simulatie van contactor, starter en vergrendeling; testen van het inbrengen en uittrekken van uittrekbare eenheden; en communicatienetwerkverificatie. Bij elke MCC wordt een volledig FAT-rapport geleverd, samen met enkellijnsdiagrammen, lay-outtekeningen en bedieningshandleidingen. De MCC is ontworpen, vervaardigd en getest volgens IEC 61439-1/2, met CE-markering en optionele UL-, UKCA- of andere regionale certificeringen.
De in de fabriek ontworpen MCC Panel-oplossing werd geselecteerd vanwege zijn bewezen vermogen om aan alle eisen te voldoen:
● Gestandaardiseerde uittrekbare starterunits (tot 250A) maken een snelle vervanging van elke motorstarter mogelijk zonder de gehele MCC-sectie spanningsloos te maken
● Type 2 gecoördineerde motorbeveiliging zorgde ervoor dat kortsluitfouten in de motor werden verholpen zonder schade aan de startercomponenten
● Het 65kA-geclassificeerde railsysteem met vlamboogbeheersing en Form 3 interne scheiding zorgde voor het vereiste veiligheidsniveau
● Intelligente motorbeheerrelais met Profibus DP-communicatie in elke starterunit verzenden real-time motorgegevens naar de SCADA – stroom, vermogen, bedrijfsuren, aantal starts, gebruikte thermische capaciteit en energieverbruik – waardoor voorspellende onderhoudsplanning mogelijk wordt
● De uit meerdere secties bestaande geïntegreerde inkomensschakelaars voor luchtstroomonderbrekers, VFD-secties voor de beluchtingsventilatoren, softstartersecties voor grote pompen en standaard uittrekbare startersecties voor algemene motorbelastingen — allemaal binnen een gemeenschappelijk railsysteem
Vraag 1: Wat is het verschil tussen een zonnepompbesturingssysteem en een standaard verdeelbord?
Een verdeelbord verdeelt voornamelijk de stroom naar eindcircuits met zekeringen of stroomonderbrekers, maar integreert doorgaans niet het starten of besturen van de motor. Een Motor Control Center combineert motorstarters (magneetschakelaars, overbelastingen en aandrijvingen), motorbeveiliging en besturingsintelligentie in één gestructureerd geheel: elke functionele eenheid is specifiek ontworpen voor een motorbelasting, niet alleen voor een algemeen circuit. MCC's omvatten ook de mogelijkheid tot uittrekbare eenheden, railscheiding en uitgebreide communicatiefuncties voor motorbeheer die niet in verdeelborden voorkomen.
Vraag 2: Hoeveel motoren kan één zonnepompbesturingssysteem bevatten?
Het aantal is afhankelijk van het aantal secties en de eenheidsgrootte. Een enkele verticale sectie biedt doorgaans plaats aan 4 tot 12 motorstarters, afhankelijk van hun vermogen. Een MCC-serie met meerdere secties biedt plaats aan 50, 100 of meer motoren. Onze applicatie-ingenieurs optimaliseren de lay-out op basis van uw motorlijst en locatiebeperkingen.
Vraag 3: Wat is het voordeel van uittrekbare eenheden ten opzichte van vaste eenheden?
Uittrekbare (lade-type) units maken het mogelijk om een defecte starter te isoleren, fysiek uit de MCC te halen en te vervangen door een reservemotor – allemaal binnen enkele minuten en zonder de hele MCC-sectie spanningsloos te maken. De hoofdrails blijven onder spanning staan en andere motorcircuits blijven werken. Dit is van cruciaal belang voor continue procesindustrieën, waar ongeplande stilstand van één motor niet in cascade mag plaatsvinden. Vaste eenheden zijn goedkoper, maar vereisen dat het MCC-gedeelte spanningsloos wordt gemaakt voor vervanging van de starter.
Vraag 4: Wat betekenen de segregatie van Formulier 2, Formulier 3 en Formulier 4?
Deze verwijzen naar de mate van interne compartimentering volgens IEC 61439-1/2. Form 2 scheidt functionele eenheden van rails. Formulier 3 voegt scheiding toe tussen individuele functionele eenheden. Form 4 scheidt de terminals bovendien van elkaar en van andere functionele eenheden. Hogere vormen bieden meer veiligheid tijdens onderhoud en beperken boogfouten effectiever, maar kosten meer. Op basis van uw bedrijfs- en onderhoudsfilosofie adviseren wij de juiste vorm.
Vraag 5: Welke kortsluitvastheid heb ik nodig voor mijn MCC?
Dit wordt bepaald door de verwachte foutstroom op het punt waar de MCC wordt aangesloten, die afhangt van de kVA-waarde van de stroomopwaartse transformator, de impedantie en de kabelimpedantie. Typische industriële installaties vereisen 50 kA of 65 kA bij 400 V. Hulpborden voor elektriciteitscentrales en grote procesinstallaties kunnen 80 kA of 100 kA vereisen. Wij analyseren uw systeemgegevens en specificeren de juiste beoordeling.
Vraag 6: Hoe communiceert de MCC met ons DCS- of SCADA-systeem?
Elke motorstartereenheid of groep eenheden bevat een communicatie-interface – doorgaans Profibus DP, Profinet, Modbus RTU/TCP of Ethernet/IP – die verbinding maakt met het besturingsnetwerk van uw fabriek. Motorstatus (in bedrijf, gestopt, uitgeschakeld), stroom, energie en diagnosegegevens worden continu verzonden. De DCS kan motoren op afstand starten/stoppen en alarmmeldingen ontvangen.
Vraag 7: Kan het MCC in de toekomst worden uitgebreid?
Ja. De MCC is ontworpen voor uitbreidbaarheid aan beide uiteinden van de opstelling. We raden aan om reserve verticale secties of reserve-eenheidsleuven in de eerste bestelling op te nemen als er toekomstige motortoevoegingen gepland zijn. Voor het uitbreiden van een bestaande MCC is het nodig dat de oorspronkelijke railspecificaties en het oorspronkelijke ontwerp overeenkomen. Het behouden van de oorspronkelijke fabrikant is dus belangrijk voor de compatibiliteit.
V8: Welk onderhoud heeft een MCC-paneel nodig?
Aanbevolen onderhoud omvat: jaarlijks thermisch beeldonderzoek van railverbindingen en aansluitpunten; functioneel testen van uittrekbare eenheidsvergrendelingen en sluitermechanismen; verificatie van beveiligingsrelaisinstellingen en uitschakelfuncties; reinigen van ventilatiefilters; en inspectie van deurafdichtingen en pakkingen. Een gedetailleerd onderhoudsschema vindt u in de gebruikershandleiding.
