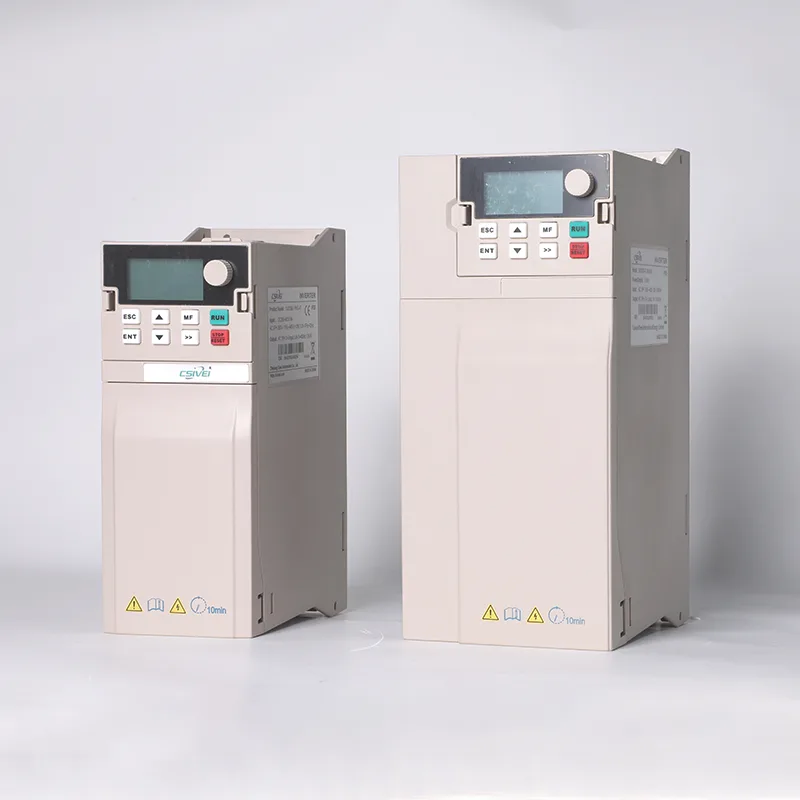

De hoogwaardige 1 fase in 3 fase uit 11 kW pompomvormer van de CSIVEI-fabriek is een compacte, hoogefficiënte oplossing voor driefasige zonnepompsystemen. Het bevat MPPT-algoritmen met een tracking-efficiëntie tot 99%, waardoor directe verbinding met zonnepanelen zonder batterijen mogelijk is. De aandrijving ondersteunt zowel V/F- als vectorregeling, waardoor een soepele pompstart wordt gegarandeerd, zelfs bij lage instraling. Ingebouwde beveiligingsfuncties omvatten detectie van overspanning, onderspanning, overstroom, drooglopen en leidingbreuk. De IP20-behuizing maakt montage naast elkaar mogelijk. Ideaal voor irrigatie van kleine boerderijen, tuinfonteinen en wateroverdracht in afgelegen gebieden. CSIVEI levert betrouwbare prestaties met eenvoudige inbedrijfstelling.
| MODEL | 1 fase in 3 fase uit 11 kW pompomvormer |
| Ingangsspanning | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Nominale frequentie | 50/60 Hz |
| Frequentiebereik | ±5%(47,5~63Hz) |
| Uitgangsspanning | 0-uitgangsspanning |
| Uitgangsfrequentie | 0,1~500 Hz |
| Hoogste frequentie | Vectorbesturing: 0 ~ 500 Hz |
| V/F-regeling: 0 ~ 500 Hz | |
| Draaggolffrequentie | 0,8 kHz ~ 8 kHz |
| De draaggolffrequentie kan automatisch worden aangepast aan de belastingskarakteristieken | |
| Ingangsfrequentieresolutie | Digitale instelling: 0,01 Hz |
| Simulatie-instelling: maximale frequentie x 0,025% | |
| Controlemethode | SVC Vectorbesturing met open lus |
| V/F Snelheidsregeling met open lus | |
| Startkoppel | 0,5 Hz/150% (SVC) |
| Snelheidsbereik | 1:100(SVC) |
| Nauwkeurigheid van snelheidsstabiliteit | ±0,5% (SVC) |
| Overbelastingscapaciteit | 150% Nominale stroom: 60s, 170% Nominale stroom: 12 s, 190% Nominale stroom: 1,5 s |
| Koppelverhoging | Automatische koppelboost; Handmatige koppelboost: 0,1% ~ 30,0% |
| V/F-curve | Drie methoden: 1. Lineair; 2. Multifocaal; 3. Vermogenstype V/F-curve |
| V/F-scheiding | 2 methoden: Volledig gescheiden; Halfvrijstaand |
| Acceleratie- en vertragingscurve | Lineaire of S-curve versnellings- en vertragingsmethoden. Twee soorten versnellings- en vertragingstijden, met een tijdsbereik van 0,0~6500,0s |
| DC-remmen | DC-remfrequentie: 0,00 Hz ~ maximale frequentie |
| Remtijd: 0,0 s ~ 36,0 s | |
| Huidige waarde remwerking: 0,0% ~ 100,0% | |
| Jog-controle | Jog-frequentiebereik: 0,00 Hz tot maximale frequentie. Jog-acceleratie- en vertragingstijd: 0,0 s tot 6500,0 s |
| Ingebouwde PID | Het kan gemakkelijk een gesloten-luscontrolesysteem voor procesbeheersing realiseren |
| AVR | Wanneer de netspanning verandert, kan deze automatisch een constante uitgangsspanning handhaven. |
| Koppelbegrenzing en -controle | De “Graafmachine”-functie beperkt automatisch het koppel tijdens het gebruik om frequente overstroomuitschakelingen te voorkomen |
Deze VFD is ontworpen voor de watervoorziening van plattelandsgemeenschappen en drijft pompen aan die water uit boorgaten, rivieren of reservoirs naar verhoogde opslagtanks of directe distributienetwerken transporteren. Het systeem werkt automatisch: wanneer er voldoende zonne-energie is, vult de pomp de tank; wanneer de tank vol is, gaat de schijf in de slaapmodus, waardoor de mechanische levensduur behouden blijft. Ideaal voor dorpswaterkiosken, schoolwatersystemen en gezondheidszorgvoorzieningen. De ingebouwde PID zorgt voor een constante druk in verhoogde tanks, terwijl het MPPT-algoritme zelfs op bewolkte dagen maximaal vermogen uit de zonnepanelen haalt. Deze oplossing levert schoon, goedkoop water voor drinkwater en sanitaire voorzieningen zonder afhankelijkheid van diesel of elektriciteitsnet.
Het beschermen van de pomp tegen schade is van cruciaal belang in zonnewatersystemen. De CSIVEI 1 fase in 3 fase uit 11 kW pompomvormer omvat een uitgebreide reeks pompspecifieke beveiligingen:
● Droogloopbeveiliging – bewaakt de stroom-, stroom- of optionele flowsensor; stopt de pomp wanneer de waterbron op is en probeert deze automatisch opnieuw na een instelbaar interval.
● Detectie van leidingbreuk/laag debiet – detecteert een plotselinge stroomdaling, wat wijst op een leidingbreuk of -lek, en schakelt uit om overstroming te voorkomen.
● Overstroom- en overbelastingsbeveiliging – voorkomt dat de pomp oververhit raakt als gevolg van zand, aanslag of defecte lagers.
● Uitschakeling bij onder- en overspanning – beschermt de aandrijving en motor tegen onstabiele zonne-energie.
● Anti-omgekeerde irrigatie – wanneer de pomp stopt, kan een terugslagklep worden aangestuurd om terugstroming van water te voorkomen, waardoor de motor achteruit gaat draaien.
Deze beveiligingen verlengen de levensduur van de pomp, verminderen het aantal onderhoudsbezoeken en zorgen voor een betrouwbare waterlevering in afgelegen zonne-energie-installaties.
Vraag 1: Heeft deze schijf ingebouwde Wi-Fi of mobiel netwerk voor bewaking op afstand?
A: De drive heeft een RS485 Modbus RTU-poort. Om draadloze monitoring mogelijk te maken, voegt u een externe gateway toe (bijvoorbeeld CSIVEI CloudBox) die verbinding maakt via Wi-Fi, Ethernet of 4G. De gateway uploadt gegevens naar CSIVEI Cloud of platforms van derden.
Vraag 2: Kan ik de pomp rechtstreeks vanaf zonnepanelen laten draaien zonder batterijen?
EEN: Ja. De CSIVEI 1 fase in 3 fase uit 11 kW pompomvormer is ontworpen voor directe werking van zonne-energie naar pomp. Het maakt gebruik van MPPT om variabele DC van panelen om te zetten in stabiele AC voor de pomp. De aandrijving start automatisch wanneer de zonne-energie de drempel van de pomp overschrijdt en stopt wanneer deze onvoldoende is, waardoor de motor wordt beschermd.
V3: Heb ik een DC-onderbreker nodig tussen panelen en de omvormer?
A: Ja, een DC-stroomonderbreker of gezekerde ontkoppeling is verplicht voor de veiligheid en naleving van de code. CSIVEI raadt een 2-polige DC-onderbreker aan met een capaciteit van 1,25x de maximale DC-stroom.
Vraag 4: Hoe stel ik de constante drukmodus in?
A: Sluit een druktransmitter van 4-20 mA aan op analoge ingang AI1. Stel parameter P.00 = 1 in (PID-modus). Stel vervolgens de doeldruk in P.77 (technische eenheden) in. De aandrijving zal de pompsnelheid aanpassen om die druk te behouden, ongeacht de zonnevariatie.
Vraag 5: Wat is de verwachte levensduur van deze zonne-VFD?
A: Bij een juiste installatie (schoon, droog, binnen de temperatuurlimieten) gaat de schijf doorgaans 10-15 jaar mee. Elektrolytische condensatoren verouderen sneller in warme omgevingen – als de omgevingstemperatuur onder de 40°C blijft, wordt de levensduur verlengd. De koelventilator moet mogelijk elke 5-7 jaar worden vervangen.
Het systeem heeft drie jaar lang zonder problemen gefunctioneerd en heeft de gezondheidszorg en de economische activiteit van de gemeenschap getransformeerd.
