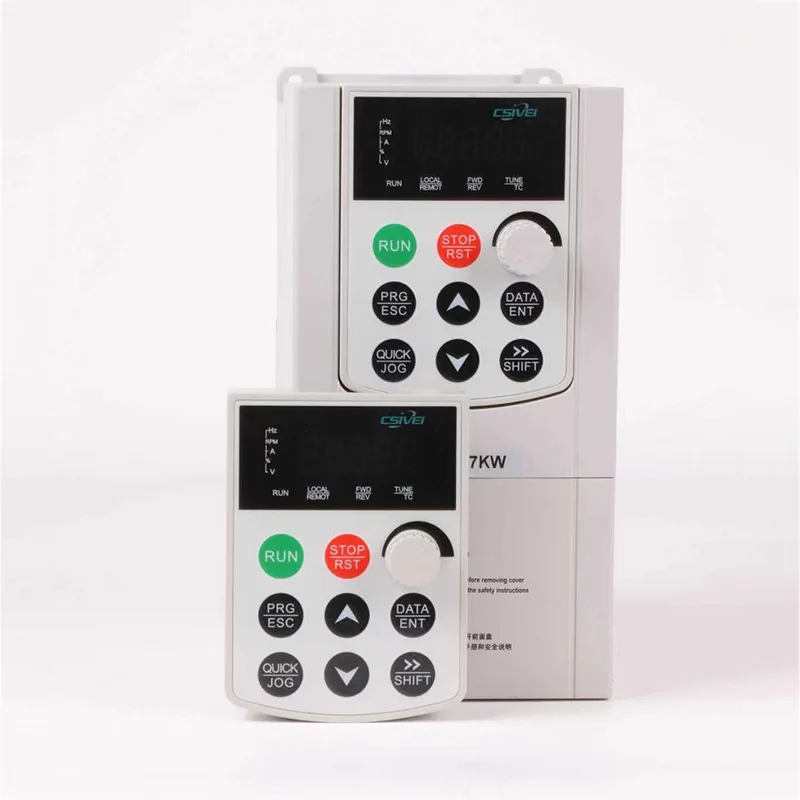

De CSIVEI 5,5 kW VFD zonne-omvormer 3 fase 380V is gebouwd voor zware zonnepomptoepassingen. Het beschikt over een breed DC-ingangsbereik (450-800 V), geavanceerde MPPT met een efficiëntie van 98,5% en ondersteuning voor gemengde hybride werking op zonne-energie en diesel. De drive beschikt over uitgebreide bescherming: overspanning, onderspanning, overstroom, faseverlies, drooglopen en overtemperatuur. Een optioneel LCD-display biedt real-time zonne-energie, pompsnelheid, debiet en foutgeschiedenis. De robuuste IP21-behuizing met versterkte koeling zorgt voor een lange levensduur in stoffige omgevingen. Ideaal voor woestijnirrigatie, beluchting van visvijvers en industriële watercirculatie. CSIVEI garandeert energieonafhankelijkheid.
| MODEL | 5,5 kW VFD-zonne-omvormer 3-fase 380V |
| Ingangsspanning | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Nominale frequentie | 50/60 Hz |
| Frequentiebereik | ±5%(47,5~63Hz) |
| Uitgangsspanning | 0-uitgangsspanning |
| Uitgangsfrequentie | 0,1~500 Hz |
| Hoogste frequentie | Vectorbesturing: 0 ~ 500 Hz |
| V/F-regeling: 0 ~ 500 Hz | |
| Draaggolffrequentie | 0,8 kHz ~ 8 kHz |
| De draaggolffrequentie kan automatisch worden aangepast aan de belastingskarakteristieken | |
| Ingangsfrequentieresolutie | Digitale instelling: 0,01 Hz |
| Simulatie-instelling: maximale frequentie x 0,025% | |
| Controlemethode | SVC Vectorbesturing met open lus |
| V/F Snelheidsregeling met open lus | |
| Startkoppel | 0,5 Hz/150% (SVC) |
| Snelheidsbereik | 1:100(SVC) |
| Nauwkeurigheid van snelheidsstabiliteit | ±0,5% (SVC) |
| Overbelastingscapaciteit | 150% Nominale stroom: 60s, 170% Nominale stroom: 12 s, 190% Nominale stroom: 1,5 s |
| Koppelverhoging | Automatische koppelboost; Handmatige koppelboost: 0,1% ~ 30,0% |
| V/F-curve | Drie methoden: 1. Lineair; 2. Multifocaal; 3. Vermogenstype V/F-curve |
| V/F-scheiding | 2 methoden: Volledig gescheiden; Halfvrijstaand |
| Acceleratie- en vertragingscurve | Lineaire of S-curve versnellings- en vertragingsmethoden. Twee soorten versnellings- en vertragingstijden, met een tijdsbereik van 0,0~6500,0s |
| DC-remmen | DC-remfrequentie: 0,00 Hz ~ maximale frequentie |
| Remtijd: 0,0 s ~ 36,0 s | |
| Huidige waarde remwerking: 0,0% ~ 100,0% | |
| Jog-controle | Jog-frequentiebereik: 0,00 Hz tot maximale frequentie. Jog-acceleratie- en vertragingstijd: 0,0 s tot 6500,0 s |
| Ingebouwde PID | Het kan gemakkelijk een gesloten-luscontrolesysteem voor procesbeheersing realiseren |
| AVR | Wanneer de netspanning verandert, kan deze automatisch een constante uitgangsspanning handhaven. |
| Koppelbegrenzing en -controle | De “Graafmachine”-functie beperkt automatisch het koppel tijdens het gebruik om frequente overstroomuitschakelingen te voorkomen |
Deze 5,5 kW VFD-zonne-omvormer 3-fase 380V strekt zich uit van de landbouw tot industriële en commerciële waterbehandeling. Het kan pompen aandrijven voor de circulatie van koeltorens, stofonderdrukkingssystemen, wasstations voor voertuigen en het vullen van tanks in fabrieken, mijnen of bouwplaatsen waar netstroom onbetrouwbaar of duur is. De aandrijving ondersteunt hybride zonne-diesel- of zonne-energie-input voor 24/7 werking. Ingebouwde beveiligingen tegen faseverlies en overbelasting zorgen voor duurzaamheid in zware industriële omgevingen.
Voorbeelden: mijnontwatering, stofbestrijding in steengroeven, watervoorziening in betoncentrales en recycling van autowaswater. Door zonne-energie te gebruiken, verlagen bedrijven de operationele kosten en de CO2-voetafdruk.
Het beheren van zonnepompen op afgelegen locaties wordt moeiteloos met de CSIVEI 5,5kw VFD zonne-omvormer 3 fase 380V ingebouwde telemetrie en diagnostische mogelijkheden:
● Gegevensregistratie – registreert de dagelijkse energieopbrengst, het watervolume, de looptijd van de pomp en foutgebeurtenissen.

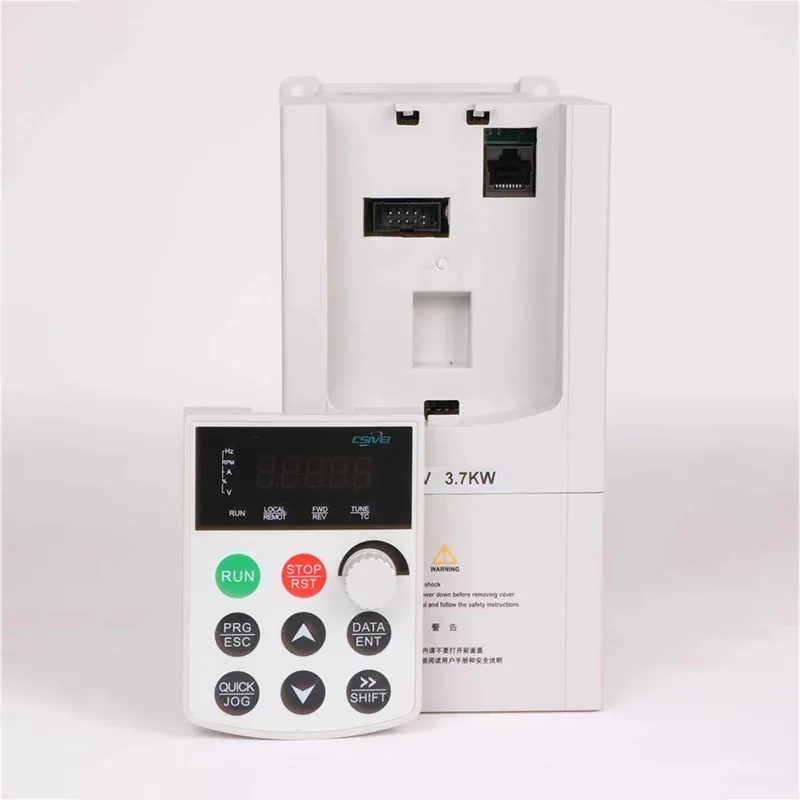

● Realtime weergave – LCD-toetsenbord toont de spanning/stroom van de zonne-energie, de pompfrequentie, het debiet en de cumulatieve wateropbrengst.
● RS485 Modbus RTU – standaardpoort voor aansluiting op PLC, SCADA of dataloggers.
● Optionele GPRS/4G/WiFi-modules – maakt bewaking op afstand mogelijk via smartphone of cloudplatform. Ontvang alarmen voor drooglopen, te hoge temperatuur of pompstoringen via sms of app.
● Voorspellend onderhoud – houdt de motorstroom en trillingen bij (met optionele sensor) om te waarschuwen voor lagerslijtage of verstopping van de waaier voordat er een storing optreedt.
Met externe toegang kunnen operators parameters aanpassen, de pomp opnieuw opstarten of reinigingscycli plannen zonder naar de locatie te hoeven reizen, waardoor de operationele kosten en uitvaltijd worden verminderd.
Vraag 1: Hoe stel ik in dat de drive automatisch start bij zonsopgang?
A: De aandrijving heeft een “Auto Start”-functie op basis van zonne-energie. Parameter P.31 (Start Power Threshold) stelt het minimale gelijkstroomvermogen in dat nodig is om de pomp te starten. Wanneer zonne-energie deze drempel gedurende 10 seconden overschrijdt, start de frequentieregelaar. Geen externe timer nodig.
Vraag 2: Hoe vaak moet ik de koelventilator en het koellichaam schoonmaken?
A: In stoffige omgevingen elke 3 maanden inspecteren. Gebruik perslucht om stof uit de vinnen van het koellichaam en de ventilator te blazen. Verstopte koeling veroorzaakt fouten bij overtemperatuur. Voor IP54/IP65-buitenbehuizingen moeten de externe ventilatieopeningen jaarlijks worden gereinigd.
Vraag 3: Kan ik kleinere zonnepanelen gebruiken als ik een batterij toevoeg?
EEN: Ja. Met batterijopslag kunt u de pomp langer laten draaien met een kleinere array, omdat overtollige zonne-energie wordt opgeslagen tijdens de piekzon en later wordt gebruikt. De batterijkosten kunnen echter groter zijn dan de paneelbesparingen. CSIVEI biedt een hybride dimensioneringstool.
V4: Is de drive compatibel met SCADA-systemen zoals Siemens of Allen-Bradley?
EEN: Ja. Modbus RTU is standaard. Optionele veldbusmodules zijn beschikbaar voor Profibus DP, Profinet, Ethernet/IP en CANopen. De drive wordt geleverd met een GSD-bestand voor Profibus en een EDS-bestand voor Ethernet/IP.
V5: Kan ik deze aandrijving gebruiken met een bestaande op het elektriciteitsnet aangesloten pomp?
EEN: Ja. De aandrijving ondersteunt hybride werking: prioriteit voor zonne-energie met netback-up, of alleen net. U kunt hem achteraf inbouwen op een bestaande pomp om zonne-energie toe te voegen zonder de motor te hoeven vervangen.
Een milieu-ngo in de Sahelregio plantte 50.000 bomen om woestijnvorming tegen te gaan. Een CSIVEI-zonnepomp VFD met een vermogen van 5,5 kW dreef een diepe putpomp aan om boomzaailingen te irrigeren.
Overlevingspercentage van zaailingen van 85% (vs. 40% zonder irrigatie).
Dankzij de werking op zonne-energie waren er geen brandstofkonvooien meer nodig in afgelegen gebieden.
Automatische uitschakeling bij laag water beschermt de pomp tijdens droge seizoenen.
Systeem heeft 4 jaar gedraaid met slechts één vervanging van de ventilator.
Het project is herhaald in drie naburige dorpen.
