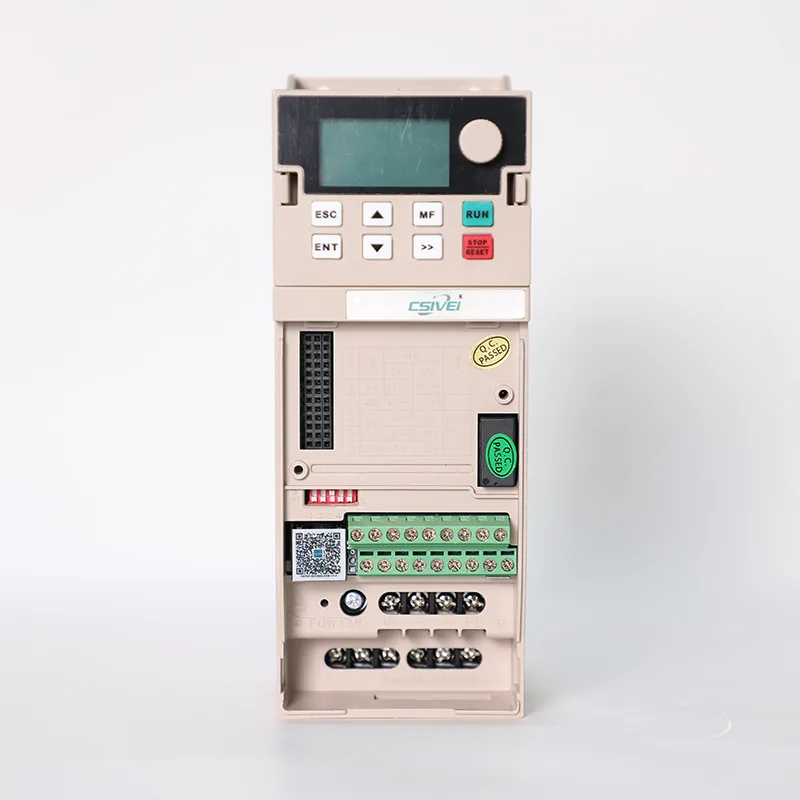

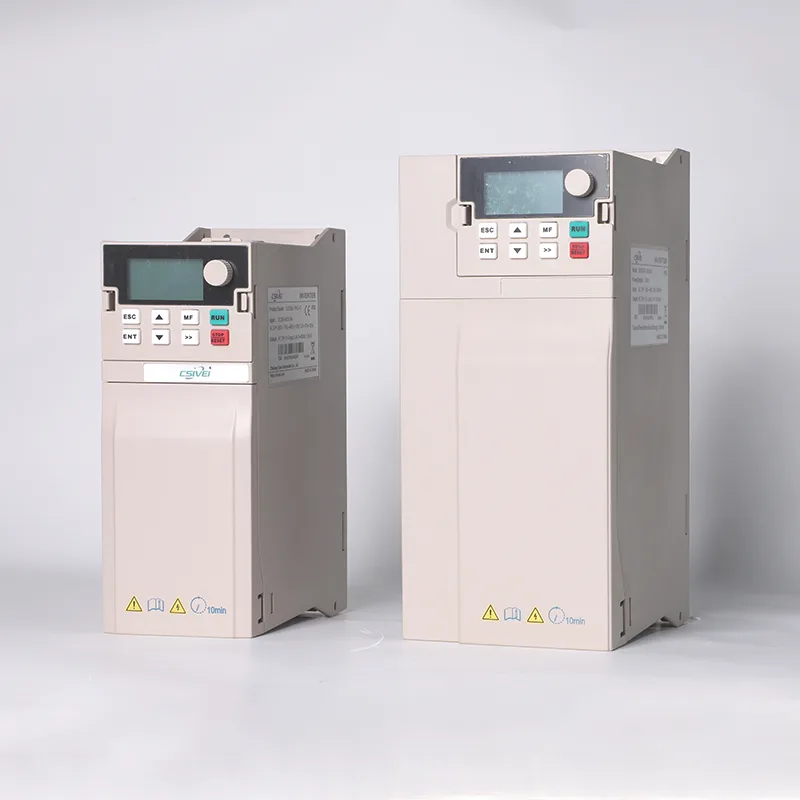

De CSIVEI 7,5 kW 380V zonne-waterpompomvormer is een robuuste oplossing voor grootschalige wateropwekking op zonne-energie. Het ondersteunt meerdere pompregelmodi: constante snelheid, constante druk en constante stroom. De frequentieregelaar integreert MPPT en een ingebouwde PLC voor automatische pompvolgorde wanneer meerdere pompen worden gebruikt. Geavanceerde vectorbesturing zorgt voor een stabiele werking, zelfs bij lange kabelafstanden. De bescherming omvat anti-omgekeerde irrigatie, detectie van leidingbreuken en automatische herstart na netstoring (indien hybride). Communicatie via Modbus, Profibus of Ethernet/IP maakt integratie in slimme landbouwsystemen mogelijk.
| MODEL | 7,5 kW 380V omvormer voor waterpomp op zonne-energie |
| Ingangsspanning | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Nominale frequentie | 50/60 Hz |
| Frequentiebereik | ±5%(47,5~63Hz) |
| Uitgangsspanning | 0-uitgangsspanning |
| Uitgangsfrequentie | 0,1~500 Hz |
| Hoogste frequentie | Vectorbesturing: 0 ~ 500 Hz |
| V/F-regeling: 0 ~ 500 Hz | |
| Draaggolffrequentie | 0,8 kHz ~ 8 kHz |
| De draaggolffrequentie kan automatisch worden aangepast aan de belastingskarakteristieken | |
| Ingangsfrequentieresolutie | Digitale instelling: 0,01 Hz |
| Simulatie-instelling: maximale frequentie x 0,025% | |
| Controlemethode | SVC Vectorbesturing met open lus |
| V/F Snelheidsregeling met open lus | |
| Startkoppel | 0,5 Hz/150% (SVC) |
| Snelheidsbereik | 1:100(SVC) |
| Nauwkeurigheid van snelheidsstabiliteit | ±0,5% (SVC) |
| Overbelastingscapaciteit | 150% Nominale stroom: 60s, 170% Nominale stroom: 12 s, 190% Nominale stroom: 1,5 s |
| Koppelverhoging | Automatische koppelboost; Handmatige koppelboost: 0,1% ~ 30,0% |
| V/F-curve | Drie methoden: 1. Lineair; 2. Multifocaal; 3. Vermogenstype V/F-curve |
| V/F-scheiding | 2 methoden: Volledig gescheiden; Halfvrijstaand |
| Acceleratie- en vertragingscurve | Lineaire of S-curve versnellings- en vertragingsmethoden. Twee soorten versnellings- en vertragingstijden, met een tijdsbereik van 0,0~6500,0s |
| DC-remmen | DC-remfrequentie: 0,00 Hz ~ maximale frequentie |
| Remtijd: 0,0 s ~ 36,0 s | |
| Huidige waarde remwerking: 0,0% ~ 100,0% | |
| Jog-controle | Jog-frequentiebereik: 0,00 Hz tot maximale frequentie. Jog-acceleratie- en vertragingstijd: 0,0 s tot 6500,0 s |
| Ingebouwde PID | Het kan gemakkelijk een gesloten-luscontrolesysteem voor procesbeheersing realiseren |
| AVR | Wanneer de netspanning verandert, kan deze automatisch een constante uitgangsspanning handhaven. |
| Koppelbegrenzing en -controle | De “Graafmachine”-functie beperkt automatisch het koppel tijdens het gebruik om frequente overstroomuitschakelingen te voorkomen |
Deze zonnepompaandrijving is ideaal voor noodhulp en off-grid humanitaire watervoorziening en kan snel worden ingezet voor rampenbestrijding, vluchtelingenkampen of tijdelijke nederzettingen. Het kan dompel- of centrifugaalpompen laten werken vanaf draagbare zonnepanelen, waardoor drinkwater, sanitaire voorzieningen en brandbestrijdingsreserves worden geleverd. De aandrijving beschikt over een automatische dagelijkse start/stop-planning, een uitschakeling bij laag waterniveau en een LCD-display voor eenvoudige probleemoplossing door niet-technisch personeel. Robuuste constructie en optionele IP54-behuizing maken buiteninstallatie zonder afdak mogelijk. Veel voorkomende inzet: door aardbevingen getroffen dorpen, vluchtelingenkampen, afgelegen medische klinieken en watertanks ter bescherming tegen natuurbranden. Door gebruik te maken van zonne-energie zijn er geen brandstofkonvooien meer nodig, waardoor tijd en levens worden bespaard.
Zonnepompinstallaties worden vaak blootgesteld aan zware omstandigheden – intense UV, stof, hoge luchtvochtigheid en extreme temperaturen. De CSIVEI 7,5 kW 380V zonne-waterpompomvormer is ontworpen voor betrouwbaarheid buitenshuis:
● IP54/IP65-behuizingsoptie – stofdicht en beschermd tegen waterstralen; geschikt voor directe montage op pompskids of palen zonder extra kast.
● Conformeel gecoate PCB's – zijn bestand tegen vocht, zoutnevel en corrosieve gassen (bijvoorbeeld ammoniak in boerderijen, waterstofsulfide in afvalwater).
● Brede bedrijfstemperatuur – -20°C tot +55°C zonder reductie; optionele koelventilator of vloeistofkoeling voor woestijnklimaat (tot 60°C).
● Geïntegreerde DC- en AC-overspanningsbeveiliging – is bestand tegen door bliksem veroorzaakte pieken die vaak voorkomen in open zonnevelden.
● UV-bestendig toetsenbord en behuizing – voorkomt barsten en vergeling na jarenlange blootstelling aan zonlicht.
Deze robuuste constructie zorgt ervoor dat de schijf meer dan 10 jaar onderhoudsvrij kan werken, zelfs op de meest uitdagende off-grid locaties – van zandwoestijnen tot tropische kustlijnen.
Vraag 1: Welke kabelmaat heb ik nodig tussen de zonnepanelen en de aandrijving?
A: De kabelgrootte is afhankelijk van de gelijkstroom en afstand. Voor een aandrijving van 7,5 kW wordt voor korte afstanden doorgaans een koperen kabel van 4-10 mm² gebruikt. Gebruik onze kabelmaattool of raadpleeg een technicus. Gebruik altijd UV-bestendige, dubbel geïsoleerde kabels voor buitengebruik.
Vraag 2: De pomp stopt met tussenpozen op bewolkte dagen. Is dat normaal?
EEN: Ja. Wanneer de zonnestraling onder de startdrempel daalt, zal de frequentieregelaar de pomp stoppen om oververhitting bij lage snelheid te voorkomen. Zodra er voldoende zonne-energie terugkeert, start de aandrijving automatisch opnieuw op. U kunt de start- en stopvermogensdrempels aanpassen om frequent fietsen te verminderen.
Vraag 3: De frequentieregelaar schakelt uit wegens “Overstroom” bij het starten van de pomp. Wat kan ik doen?
A: Verhoog de acceleratietijd (parameter P.10) om de startstroom te verminderen. Controleer ook of de pompas vastzit of de waaier geblokkeerd is. Als de motor oud is, kan de isolatieweerstand laag zijn – meet met een megger.
Vraag 4: Hoe presteert de aandrijving in gedeeltelijke schaduw?
A: Het MPPT-algoritme omvat de “global scan”-modus (parameter P.91 = 1) die periodiek de gehele IV-curve doorzoekt om het werkelijke maximale vermogenspunt te vinden, waarbij lokale pieken veroorzaakt door schaduw worden vermeden. Hiermee kan 10-30% van het verloren vermogen worden teruggewonnen in vergelijking met standaard MPPT.
V5: Hoe stel ik sms-waarschuwingen voor pompstoringen in?
A: Sluit een GSM-modem (bijvoorbeeld CSIVEI GSM-01) aan op de RS485-poort van de schijf. Configureer parametergroep P.15 om telefoonnummers en fouttypen in te stellen (drooglopen, overstroom, enz.). Wanneer er een fout optreedt, stuurt de aandrijving een SMS naar maximaal 5 nummers.
Een steengroeve in een gebied met waterschaarste had voortdurende stofbestrijding nodig, maar de elektriciteitsnet was onbetrouwbaar. Een CSIVEI zonnepomp VFD met een CSIVEI 7,5 kW 380V zonne-waterpomp-omvormerarray dreef een hogedrukpomp aan die vernevelkanonnen voedde.
Stofniveaus teruggebracht tot onder de wettelijke limieten.
De back-up van de dieselgenerator had slechts 2% van de tijd nodig.
De energiekosten zijn met 85% verlaagd vergeleken met het gebruik van net/diesel.
Met bewaking op afstand via Modbus kan de fabrieksmanager de waterstroom vanuit het kantoor controleren.
Het systeem heeft zichzelf in 18 maanden terugverdiend en is inmiddels op twee andere bedrijfslocaties geïmplementeerd.
