Een transportbandstoring van 15 minuten op een grote internationale luchthaven kan meer dan 2.000 koffers verkeerd routeren en luchtvaartmaatschappijen meer dan $100.000 aan omboekingskosten, compensatie en brandstoftoeslagen voor vertraagde vluchten kosten. Voor Dubai International (DXB) – dat op piekmomenten meer dan 18.000 zakken per uur verwerkt over 90 kilometer aan banden – wordt dat risico elke dag groter.

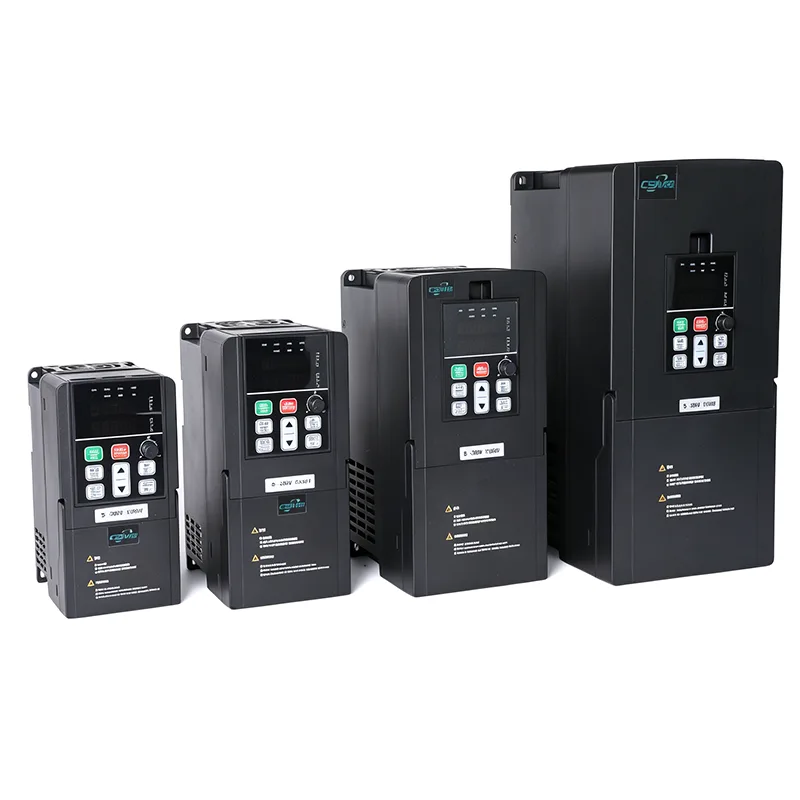

De oplossing waren niet nieuwe motoren of bredere riemen. Het was een retrofit van slimmere elektronica –Variabele frequentieaandrijvingen (VFD's)Dat gaf DXB de mogelijkheid om zijn enorme transportnetwerk op verzoek te vertragen, versnellen en zacht opstarten, waardoor de energierekening met bijna 50% werd verlaagd en mechanische storingen met meer dan 40% werden verminderd. In de kern gaat de manier waarop VFD's energie besparen op luchthavens niet alleen over het verminderen van het aantal kilowatturen; het gaat erom het motorvermogen af te stemmen op de realtime operationele vraag, waardoor een systeem met vaste energie wordt getransformeerd in een adaptief, intelligent systeem.
Hier volgt een diepgaande duik in hoe VFD's de toekomst van luchthavenlogistiek aandrijven, ondersteund door gegevens uit de echte wereld en technische inzichten.
De kernuitdaging van luchthavenbagagesystemen
De bagageafhandeling op luchthavens is inherent onvoorspelbaar. Een systeem moet naadloos overgaan van de chaotische spits van het ochtendvertrek naar de doodstilte van een middernachtelijke stilte.
Historisch gezien gebruikten transportbanden standaard AC-inductiemotoren die met een vaste snelheid draaiden. Deze oudere systemen hadden aanzienlijke operationele nadelen:
● Hoog energieverlies: De motoren draaiden op 100% capaciteit, zelfs bij het vervoeren van een enkele rugzak.
● Ernstige mechanische slijtage: Voortdurend abrupt starten en stoppen veroorzaakte hoge mechanische spanning op riemen, tandwielen en katrollen.
● Hoge inschakelstroom: Voor het starten van een motor met vast toerental is tot 600% van de stroom bij volledige belasting nodig, wat leidt tot enorme pieken in de energierekening.
Dit is waar VFD's tussenbeide komen, die fungeren als het "brein" van de motor door de snelheid en het koppel dynamisch aan te passen op basis van de realtime vraag. Begrijpen hoe VFD's energie besparen op luchthavens begint met dit fundamentele principe: stem de energie-input af op de werklast, en niet andersom.
Moderne luchthavens gebruiken geautomatiseerde barcodescanners en RFID-tags om bagage te volgen. Wanneer een zak een snelle sorteeromleiding nadert, positioneert de VFD deze nauwkeurig in de daarvoor bestemde sleuf, zodat deze wordt aangesloten op de juiste vlucht.
Eén ontwerpbeslissing waar we wekenlang over discussieerden, was de vraag of we moesten kiezen voor een gecentraliseerde architectuur (één grote schijfkast die tientallen motoren voedt) of een gedistribueerde aanpak (afzonderlijke schijven gemonteerd naast elke motor). De gecentraliseerde optie was vooraf ongeveer 20% goedkoper, maar een enkele modulestoring in die kast zou een hele sorteerlijn kunnen platleggen. Gedistribueerde schijven kosten meer per eenheid, maar bieden foutisolatie. DXB koos uiteindelijk voor gedistribueerd, niet omdat het technologisch sexyer was, maar omdat het operationele team een eenvoudige berekening uitvoerde: het potentiële verlies van een uitval van 15 minuten tijdens piekuren (~$100.000) overtrof ruimschoots de incrementele kosten van gedistribueerde hardware. Dat besluit vond later zijn weg naar de interne technische inkoopnormen van de luchthaven.
Transportbanden hoeven niet op volle snelheid te draaien als er geen zakken op liggen. Met VFD's kunnen systemen tijdens de daluren in een "slaap"- of lagesnelheidsmodus gaan. Dit is precies hoe VFD's in de praktijk energie besparen op luchthavens: door het motortoerental automatisch te verlagen tot 20% inactief wanneer sensoren gedurende meer dan 90 seconden geen bagage detecteren. Hoewel het energiebesparende effect het meest uitgesproken is bij centrifugale belastingen zoals ventilatoren en pompen, levert snelheidsreductie zelfs voor transportbandtoepassingen met constant koppel meetbare winst op.
In plaats van in beweging te komen, verhogen VFD's de motorsnelheid geleidelijk gedurende een paar seconden. Deze gecontroleerde acceleratie elimineert de mechanische schokken die riemen doen knappen en versnellingsbakken beschadigen, waardoor de levensduur van de fysieke infrastructuur van de luchthaven drastisch wordt verlengd.
Geen enkele technologie is zonder compromissen. VFD's kunnen harmonische vervorming in het elektriciteitsnet introduceren, de motorisolatie belasten via gereflecteerde spanningsgolven en te maken krijgen met thermische reductie in hete, besloten transporttunnels. Geen van deze zijn dealbreakers, maar ze vereisen wel planning vooraf.
Technische teams beperken deze risico's door lijnreactoren of actieve filters (voor harmonischen) te installeren, motoren voor invertergebruik of dV/dt-filters te specificeren (voor isolatiebescherming) en aandrijvingen te selecteren met een breed temperatuurbereik en intelligente ventilatorregeling (voor thermisch beheer). Door deze drie factoren vroegtijdig aan te pakken, worden de beloofde energiebesparingen en betrouwbaarheidswinsten gerealiseerd zonder ongewenste verrassingen na de installatie.
Eerlijk gezegd hebben we het harmonische probleem in de eerste fase onderschat. Ongeveer twee weken nadat de eerste drives live gingen, meldde het luchtverkeersleidingsteam af en toe storingen op de radarschermen bij nabijgelegen poorten. Het kostte ons nog eens twee weken om de hoofdoorzaak te achterhalen: hogere harmonischen van de VFD's straalden door niet-afgeschermde motorkabels en verstoorden de L-bandontvangers van de radar. De oplossing vereiste het toevoegen van sinusoïdale uitgangsfilters en ferrietkernen op elke schijf, een aanpassing die ons zowel geld als tijd kostte. Als ik het over kon doen, zou ik al in de schematische ontwerpfase een EMC-specialist inschakelen, en niet tijdens de inbedrijfstelling.
Om de impact van deze technologie te begrijpen, hoeft u niet verder te zoeken dan Dubai International Airport (DXB), een van de drukste luchthavens voor internationaal passagiersverkeer ter wereld.
Het bagageafhandelingssysteem van DXB verwerkt tot 18.000 tassen per uur via een netwerk van meer dan 90 kilometer aan transportbanden. Met extreme woestijntemperaturen buiten en piekstromen van 10.000 passagiers per uur, kreeg de luchthaven te maken met stijgende elektriciteitskosten en frequente onderhoudsonderbrekingen als gevolg van mechanische slijtage aan transportbanden.
Het technische team heeft oudere motoren met vast toerental achteraf uitgerust met gedecentraliseerde VFD's met ingebouwde industriële veldbuscommunicatie (Profinet). De aandrijvingen werden rechtstreeks gekoppeld aan gecentraliseerde PLC-systemen uitgerust met foto-oogsensoren.
Wanneer sensoren gedurende meer dan 90 seconden nul bagage op een specifieke lijn detecteren, wordt deVFDautomatisch de motor aflopend naar 20% stationair toerental. Bovendien verminderden de softstartmogelijkheden de mechanische storingen met meer dan 40%. Hoewel het projectteam geen exacte financiële cijfers heeft bekendgemaakt, is een conservatieve kruiscontrole mogelijk op basis van openbare gegevens. Het transportbandsegment in kwestie verbruikt ongeveer 2,8 MW aan geïnstalleerd motorvermogen, draait op een gemiddelde belastingsfactor van ongeveer 60% en is ongeveer 7.000 uur per jaar in bedrijf, wat een geschat jaarlijks verbruik oplevert van 4,2 GWh. Bij het industriële elektriciteitstarief in Dubai van grofweg $0,08/kWh komt dat neer op ongeveer $336.000 per jaar aan energiekosten. Een reductie van 50% bespaart jaarlijks ongeveer $168.000. Voeg daar nog minder onderhoudswerkzaamheden, minder reserveonderdelen en minder boetes voor stilstand aan toe, en het totale jaarlijkse voordeel zal waarschijnlijk tussen de $250.000 en $300.000 uitkomen. Tegen een totale retrofit-investering van ongeveer $4 miljoen (schijven, installatie, filters en techniek) is de terugverdientijd van 18 tot 24 maanden wiskundig consistent en komt overeen met wat het technische team informeel heeft gedeeld in branchepresentaties.
Om het sterke contrast in prestaties te illustreren, schetst de onderstaande tabel de kerngegevens tussen traditionele transportsystemen met vaste snelheid en systemen die zijn geoptimaliseerd met moderne frequentieomvormers.
|
Prestatiestatistiek |
Traditionele transportband met vaste snelheid |
VFD-geoptimaliseerd transportsysteem |
|
Energieverbruik |
Hoog (draait continu op 100% capaciteit) |
Geoptimaliseerd (vermindert met 30%-50% via snelheidsschaling) |
|
Motorstartstroom |
600% van de nominale stroom (veroorzaakt netpieken) |
Gecontroleerd (100%–150% via softstart-ramp) |
|
Slijtage van mechanische componenten |
Hoog (vaak breken van de riem en beschadiging van de tandwielen) |
Zeer laag (soepele lineaire versnellingscurven) |
|
Nauwkeurigheid van bagagepositionering |
Slecht (afhankelijk van mechanische remmen) |
Uitstekend (millimeterprecisie via encoderfeedback) |
|
Systeemgeluidsniveaus |
Hoog (>85dB door constante wrijving) |
Laag (stillere werking, vooral bij lage snelheden) |
De opkomst van gedecentraliseerde VFD's in de luchtvaart
Een belangrijke trend in de moderne luchthavenarchitectuur is de verschuiving van gecentraliseerde schakelkasten naar gedecentraliseerde VFD's.
In een traditionele opstelling moeten honderden kilometers zware, afgeschermde motorkabels vanuit een centrale controlekamer naar de afzonderlijke transportmotoren, verspreid over de terminal, worden geleid. Dit vereist enorme kabelgoten en introduceert het risico van elektromagnetische interferentie (EMI).
Gedecentraliseerde VFD's zijn ontworpen met hoge IP-classificaties (meestal IP65 of IP66), waardoor ze direct op of direct naast de transportbandmotor kunnen worden gemonteerd.
● Lagere bekabelingskosten: Bespaart tot wel 70% op dure afgeschermde koperen kabels.
● Snellere probleemoplossing:Als een schijf defect raakt, kunnen onderhoudsploegen de plaatselijke modulaire eenheid binnen enkele minuten vervangen zonder de hele schakelkast te ontregelen.
● Thermisch beheer:Elimineert de behoefte aan enorme controlekamers met airconditioning, waardoor ruimte en koelenergie worden bespaard.
De DXB-retrofit vertelt een duidelijk verhaal: VFD's zijn geen experimentele technologie. Het zijn beproefde, betaalbare infrastructuurupgrades die zichzelf in minder dan twee jaar terugbetalen, terwijl mechanische storingen met meer dan 40% worden verminderd.
Voor luchthavenexploitanten die worden geconfronteerd met stijgende energiekosten en strengere emissieregels, is de vraag niet langer of ze VFD-aangedreven transportsystemen moeten adopteren, maar hoe snel ze kunnen worden ingezet. Het technische draaiboek is al geschreven: van het specificeren van lijnreactoren om harmonischen te verminderen, tot het selecteren van motoren met inverterwerking die weerkaatste golven weerstaan, tot het inzetten van gedecentraliseerde aandrijvingen die het onderhoud vereenvoudigen.
Wat bij Dubai International werkte, kan elders werken. De technologie is volwassen. De economie is overtuigend. En onder de terminals, waar kilometers lange transportbanden miljoenen bagage vervoeren, is de verschuiving van vaste snelheid naar slimme, adaptieve beweging al in volle gang – hoewel waar de retrofit moet beginnen, en op welke lijnen, voor elke exploitant een open vraag blijft.
