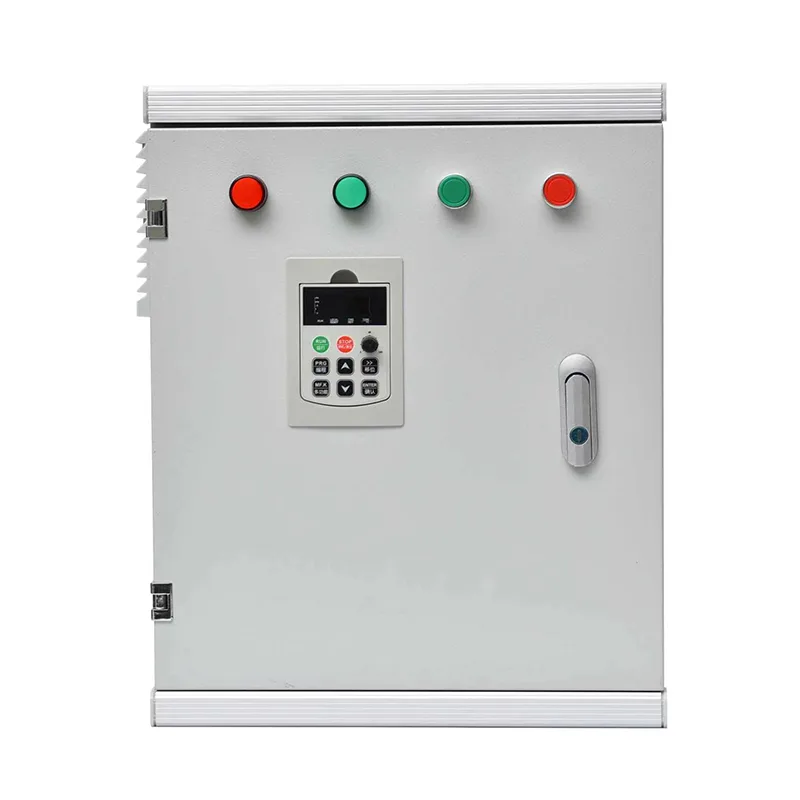

De softstarterkast van de toonaangevende Chinese fabrikant Csivei omvat een driefasige softstarter (met een vermogen van 7,5 tot 800 kW, 380-690 V), een inkomende stroomonderbreker of gezekerde ontkoppeling, een ingebouwde bypass-schakelaar, een motoroverbelastingsrelais en een stuurtransformator. Startkarakteristieken – programmeerbare stroomlimiet, spanningsaanlooptijd en aanvankelijk koppel – worden ingesteld via een digitaal toetsenbord of HMI. Optionele functies zijn onder meer een softstop-helling voor pompsystemen om waterslag te voorkomen. De beveiliging omvat kortsluiting, overbelasting, faseverlies, onder-/overspanning en te hoge temperatuur van de thyristor. Standaardcommunicatie via Modbus RTU maakt verbinding met DCS of SCADA mogelijk; optioneel zijn Profibus, Profinet of Ethernet/IP beschikbaar. De vloerstaande behuizing is vervaardigd uit gegalvaniseerd staal met een poedercoating, geclassificeerd als IP42 tot IP55, geschikt voor elektrische ruimtes binnenshuis en stoffige industriële omgevingen.
Voor motoren die op vaste snelheid werken maar een zachte start vereisen om aangedreven apparatuur en elektrische netwerken te beschermen, biedt de Soft Starter Cabinet een compact, onderhoudsarm alternatief voor direct-on-line of sterdriehoekstarters.
Ruwwaterinlaat-, booster- en transferpompen profiteren van een zachte start, waardoor waterslag in pijpleidingen wordt geëlimineerd en mechanische slijtage aan pompwaaiers en koppelingen wordt verminderd. De ingebouwde soft-stop-functie dempt het dichtslaan van de terugslagklep en drukstoten nog verder. Bypass-bedrijf tijdens stabiele werking zorgt voor een minimale warmteontwikkeling in de kast, zelfs in pompstations met beperkte ventilatie.
Koelmachines, koeltorenventilatoren en grote motoren van luchtbehandelingsunits in commerciële gebouwen kunnen hoge opstartstromen verbruiken, waardoor de lampen gaan flikkeren en de bediening van de generator overbelast raakt. Softstarterkasten beperken de inschakelstroom tot 3 à 4 keer vollast, waardoor spanningsdips worden voorkomen. Bypass-schakelaars elimineren continue thyristorverliezen, waardoor de energie-efficiëntie van het systeem tijdens de lange bedrijfsuren van het gebouw behouden blijft.
Bandtransporteurs en steenbrekers vereisen een zachte torsietoepassing tijdens het opstarten om versnellingsbakken, bandverbindingen en koppelingen te beschermen tegen schokbelasting. De instelbare kickstartfunctie van de softstarter levert een korte puls met hoog koppel voordat hij oploopt, waardoor de losbreekwrijving van een volledig belaste riem wordt overwonnen. Zodra de motor draait, zorgt de bypass-schakelaar voor een koele, energiezuinige werking in stoffige omgevingen met hoge temperaturen.
Schroef- en zuigercompressoren in fabrieken, samen met mixers en roerwerken in de chemische verwerking, starten onder belasting en hebben een soepele acceleratie nodig. Softstarters elimineren de abrupte koppeltransiënten die de slijtage van lagers en schoepen versnellen, terwijl de bypass-werking ervoor zorgt dat er geen thyristorverliezen optreden tijdens lange, continue runs.
Dompelpompen voor diepe putten en grote sprinklersystemen in afgelegen gebieden vertrouwen op softstarters om pompschachten en putbehuizingen te beschermen tegen startkoppel. De kasten zijn compatibel met generatorvoedingen, omdat de verminderde inschakelstroom het mogelijk maakt dat een kleinere generator een grotere pomp kan starten. Bypass-werking vermindert het brandstofverbruik tijdens het irrigatieseizoen.
De Soft Starter Cabinet integreert een op thyristor gebaseerde softstarter met volledige motor- en circuitbescherming in een enkele voorbedrade behuizing, geoptimaliseerd voor industriële motorbesturing met vast toerental.
De softstarter bestuurt zes anti-parallelle siliciumgestuurde gelijkrichters (SCR's), één paar per fase, om de motorspanning soepel te verhogen van een instelbaar aanvankelijk koppelniveau (doorgaans 30-60% van de nominale waarde) naar volledige spanning over een door de gebruiker ingestelde aanlooptijd (0,5-60 seconden). Tijdens het aanlopen wordt de stroom beperkt tot een gedefinieerd veelvoud van de stroom bij volledige belasting, doorgaans 3–5x, waardoor overbelasting van de transformator of generator wordt voorkomen. Zodra de motor de synchrone snelheid nadert, detecteert een intern algoritme de stroomdaling en geeft het signaal aan een bypass-schakelaar om te sluiten, waardoor de motor rechtstreeks op het elektriciteitsnet wordt aangesloten. Hierdoor wordt de stroom uit de SCR's geleid, waardoor hun geleidingsverliezen en warmteontwikkeling worden geëlimineerd.
Na het starten vloeit alle motorstroom door de mechanische bypass-schakelaar, die geschikt is voor continubedrijf. De SCR's blijven afgesloten, dus de softstarter draagt niets bij aan de thermische stijging. Dit is een belangrijk voordeel ten opzichte van VFD's bij toepassingen met vaste snelheid: de kast blijft koel en vereist minimale ventilatie. Als er een zachte stop wordt geselecteerd, wordt de bypass geopend bij het uitschakelen en worden de SCR's weer ingeschakeld om de spanning geleidelijk af te laten lopen, waardoor waterslag wordt voorkomen.
De kast biedt volledige motorbeveiliging via een thermisch-magnetische stroomonderbreker en een elektronisch overbelastingsrelais met detectie van faseverlies en stroomonbalans. De kortsluitbeveiliging is gecoördineerd om de SCR-integriteit te behouden. Aanvullende beveiligingen zijn onder meer:
● Onder-/overspanningsbeveiliging, uitschakeling bij motorschade door spanningsafwijkingen
● Thyristor-overtemperatuurdetectie, met alarm en uitschakelfase
● Detectie van faseomkering en faseverlies
● Stakel- en vergrendelde rotorbeveiliging via het relais
Externe veiligheidsvergrendelingen (bijv. noodstop, trillingsschakelaar) zijn via speciale klemmen op het stuurcircuit aangesloten.
Een digitaal toetsenbord met een LCD-display op de starterunit biedt lokale parameterinstelling, start/stop-bediening en statusindicatie, inclusief motorstroom, spanning en foutcodes. Voor grotere kasten kan een op de deur gemonteerde HMI worden geïntegreerd. Standaard RS485 Modbus RTU maakt starten/stoppen op afstand, het downloaden van parameters en alarmrapportage naar een DCS of SCADA mogelijk. Voor veeleisende installatienetwerken zijn Profibus DP-, Profinet- of Ethernet/IP-gateways beschikbaar.
De vloerstaande kast is gemaakt van zwaar gegalvaniseerd plaatstaal met een weerbestendige poedercoating. Omdat thyristorwarmte alleen wordt gegenereerd tijdens de secondenlange start- en stophellingen, is natuurlijke convectiekoeling vaak voldoende voor binnenkasten. Voor units met hoog vermogen of omgevingen met hoge omgevingstemperaturen zijn gefilterde ventilatoren met geforceerde luchtregeling en thermostatische regeling leverbaar. De standaard beschermingsgraad is IP42 tot IP54; hogere beoordelingen zijn beschikbaar voor stoffige locaties of buitenlocaties.
Elke kast ondergaat een fabrieksacceptatietest, inclusief: meting van de isolatieweerstand van het stroomcircuit, verificatie van het SCR-ontstekingscircuit, werking van de bypass-schakelaar en functionele tests van alle geprogrammeerde start/stop-profielen en beveiligingsfuncties. De assemblage is ontworpen en getest volgens IEC 61439-1/2, en alle stuurcircuits zijn getest volgens de toepasselijke normen voor ruisimmuniteit.
Vraag 1: Wanneer moet ik een softstarterkast verkiezen boven een VFD- of DOL-starter?
Kies een softstarter als u een soepele motoracceleratie en een lagere inschakelstroom nodig heeft, maar geen continue snelheidsvariatie nodig heeft. Softstarters zijn eenvoudiger, genereren minder warmte, kosten minder en zijn compacter dan VFD's. Vergeleken met DOL elimineren ze stroompieken en mechanische schokken. Vergeleken met de sterdriehoek bieden ze volledig instelbare startparameters en kunnen ze pompsystemen zacht stoppen.
Vraag 2: Voor welke motorgroottes kan de kast geschikt zijn?
Standaardkasten zijn geconfigureerd voor motoren van 7,5 kW tot 800 kW bij 400 V (driefasig), waarbij 690 V-waarden beschikbaar zijn voor grotere motoren. We stemmen de softstarter, bypass-schakelaar en stroomonderbreker af op de stroomsterkte op het typeplaatje van uw motor. Aangepaste configuraties voor hogere vermogens zijn mogelijk.
Vraag 3: Ondersteunt de softstarterkast het starten van meerdere motoren?
Ja, in sequentiële opstelling: één enkele softstarter kan meerdere motoren achter elkaar starten, elk met een eigen uitgangsschakelaar. Nadat de eerste motor de volledige snelheid heeft bereikt en een bypass heeft ondergaan, wordt de softstarter hiervan losgekoppeld en verbonden met de tweede motor, enzovoort. Dit verlaagt de kosten wanneer meerdere pompen of ventilatoren van vergelijkbare grootte een station delen. Alle motoren moeten echter dezelfde of vergelijkbare startparameters hebben.
Vraag 4: Wat gebeurt er als de softstarter uitvalt terwijl de motor draait?
Zodra de motor op volle snelheid draait en de bypass-schakelaar gesloten is, draait de motor rechtstreeks op de netvoeding. Als de besturingskaart van de softstarter defect raakt of de SCR's beschadigd zijn, blijft de motor onverminderd draaien. De storing heeft alleen invloed op de volgende startpoging. Deze inherente fail-safe is een groot operationeel voordeel.
Vraag 5: Hoe lang duurt de softstart-ramp en kan deze worden aangepast?
De spanningsaanlooptijd is volledig instelbaar, doorgaans van 0,5 tot 60 seconden, en kan indien nodig verder worden verlengd. Ook de initiële startspanning (kickstart) is instelbaar. De optimale helling wordt bepaald door de motor en de belasting: lang genoeg om mechanische schokken te elimineren, en kort genoeg om de opwarming van de thyristor tijdens de start te beperken.
Vraag 6: Kan de softstarter veelvuldig starten aan?
Een softstarter is geschikt voor een specifiek aantal starts per uur (meestal maximaal 10 zware starts). Dit vermogen is afhankelijk van de startstroominstelling, de aanlooptijd en het motorvermogen. Voor toepassingen met zeer frequente starts (bijvoorbeeld indexeringstransporteurs) kan een VFD geschikter zijn. Raadpleeg ons met uw inschakelduur voor de juiste maatvoering.
Vraag 7: Welk onderhoud heeft de kast nodig?
Regelmatig onderhoud is minimaal: jaarlijkse visuele controle van stroomaansluitingen, reiniging van ventilatiefilters (indien aanwezig) en functionele controle van de bypass-schakelaar. SCR's hebben geen bewegende delen en slijten niet. De bypass-schakelaar is het belangrijkste onderdeel dat onderhouden kan worden, met een mechanische levensduur van doorgaans meer dan een miljoen schakelingen, wat zich vertaalt in jaren van dienst.
Vraag 8: Creëert de softstarter harmonischen op de netvoeding?
Thyristor-softstarters genereren alleen harmonische stromen tijdens de korte start- en soft-stop-hellingen. Tijdens steady-state bypass-werking trekt de motor sinusoïdale stroom, zodat er geen harmonischen worden geproduceerd. Dit maakt ze netvriendelijker dan frequentieregelaars, die continue harmonischen kunnen genereren tenzij ze worden gefilterd.
Een regionale waterautoriteit in Oost-Europa beheerde een netwerk van twintig op afstand gelegen boosterpompstations, elk met twee tot vier conventionele, direct-on-line (DOL) gestarte pompen van 37 tot 132 kW. De stations waren van cruciaal belang voor de waterdistributie naar verschillende steden, maar terugkerende problemen veroorzaakten onaanvaardbare operationele kosten en verstoringen van de dienstverlening.
Het voornaamste probleem was elektrisch. De plotselinge DOL-startstroom – tot zeven keer bij volledige belasting – veroorzaakte ernstige spanningsdalingen op de zwakke distributielijnen op het platteland. Hierdoor werden beveiligingsrelais op nabijgelegen onderstations geactiveerd, waardoor de stroom naar het pompstation zelf af en toe werd onderbroken. De autoriteit had ook te maken met hoge mechanische onderhoudskosten: waterslag tijdens het starten en stoppen van de pomp scheurde vaak pijpverbindingen en beschadigde terugslagkleppen, terwijl de abrupte torsietoepassing de levensduur van de pomplagers en de koppeling verkortte. De stations waren onbemand en bevonden zich in afgelegen gebieden, dus alle apparatuur moest robuust en eenvoudig zijn en in staat zijn om op afstand fouten te rapporteren.
De autoriteit beoordeelde zowel VFD's als softstarters. VFD's boden snelheidsregeling, maar werden als buitensporig beschouwd: de pompen waren ontworpen om met een vaste snelheid te draaien tegen een statische systeemcurve, waar smoorkleppen al voor stroomregeling zorgden. Softstarterkasten boden de ideale match: ze zouden aanloopstroompieken en waterslag elimineren zonder continue schijfverliezen of complexe koeling te introduceren.
● De interne bypass-schakelaar van de softstarter zorgde ervoor dat de motor, zodra deze eenmaal draaide, stroom zou trekken zonder thyristorverliezen, waardoor de warmteontwikkeling in de kast minimaal bleef in ongeventileerde pompkamers.
● De soft-stop-functie zorgt ervoor dat de pomp tijdens het uitschakelen geleidelijk wordt afgebouwd, waardoor de drukschok die waterslag veroorzaakte, wordt geëlimineerd.
● De eenvoudige digitale interface van de kasten en de RS485 Modbus-verbinding zijn rechtstreeks geïntegreerd in het opkomende SCADA-netwerk van de autoriteit, waardoor foutrapportage mogelijk is zonder bezoeken ter plaatse.
● Door de verminderde inschakelstroom konden bestaande generatorsets (die worden gebruikt tijdens stroomuitval) dezelfde pompen starten zonder problematische spanningsval, waardoor de effectieve back-upcapaciteit werd vergroot.
Twintig gestandaardiseerde softstarterkasten (45 tot 160 A vermogen) werden gedurende zes maanden vervaardigd, in de fabriek getest en geïnstalleerd in bestaande pompkamers. Elke kast bevatte een hoofdstroomonderbreker, een softstarter met bypass-schakelaar, een elektronisch overbelastingsrelais, Modbus-communicatie en een regenbestendige IP54-behuizing. De inbedrijfstelling bestond uit het eenvoudig invoeren van parameters voor de aanlooptijd en stroomlimiet, en het aansluiten van een enkele Modbus-kabel op de externe terminal van het station.
● Verstoringen in de netspanning als gevolg van het starten van de pomp zijn geëlimineerd. Sinds de renovatie zijn er geen verdere onderstationritten meer geregistreerd.
● Het aantal leidingreparaties is in het eerste jaar met meer dan 80% verminderd, omdat waterslag tijdens het starten en stoppen is geëlimineerd door middel van soft-start- en soft-stop-profilering.
● Het vervangen van pomplagers en afdichtingen vertoonde een meetbare achteruitgang, die werd toegeschreven aan de soepele start met laag koppel.
● Het bypass-ontwerp zorgde ervoor dat de energieruimten koel bleven, zelfs tijdens langdurige, veeleisende pompruns; er hebben zich geen problemen met de koeling van de kast voorgedaan.
● De autoriteit ontvangt nu realtime start-/stopstatus, startstroom en foutlogboeken van elk station op zijn SCADA, waardoor voorspellende respons mogelijk is in plaats van noodoproepen.
● Na een jaar breidde de autoriteit het programma uit naar tien extra stations, waarbij de softstarterkast de standaard werd voor alle DOL-naar-soft-retrofitprojecten.
