Elk HVAC-bedieningspaneel is ontworpen volgens de specifieke vereisten van het mechanische systeem dat het bestuurt – of het nu gaat om een enkele luchtbehandelingsunit, een koelinstallatie met meerdere pompen en koeltorens, of een gebouwbreed VAV-zonebeheersysteem. De paneelbehuizing biedt plaats aan de volledige elektrische infrastructuur: inkomende stroomisolatie, circuitbeveiliging, motorstarters (direct-on-line, ster-driehoek, softstarters of frequentieregelaars), besturingsrelais, veiligheidsvergrendelingen en een speciale controller – meestal een PLC of DDC – met veldsensorterminals voor ingangen voor temperatuur, vochtigheid, druk, flow en luchtkwaliteit. Een op de deur gemonteerd HMI-aanraakscherm of toetsenborddisplay geeft operators realtime inzicht in het systeem en parametercontrole. Connectiviteit via BACnet, Modbus of Ethernet/IP maakt naadloze integratie met gebouwbeheersystemen (BMS) mogelijk. Behuizingsclassificaties van IP42 tot IP65 zijn geschikt voor mechanische ruimtes binnenshuis, installatieplatforms op daken en blootgestelde buitenlocaties. Uitgebreide beschermingsschema's dekken kortsluiting, overbelasting, faseverlies, onder-/overspanning en aardlek op elk circuit, met verplichte veiligheidsvergrendelingen voor brandalarmuitschakeling, vorstbescherming en luchtstroombestendigheid. Volledige naleving van IEC 61439-1/2, IEC 60364 en regionale elektrische veiligheidsnormen wordt gehandhaafd.
Van een enkele luchtbehandelingsunit tot een campusbrede centrale installatie: HVAC-regelpanelen bieden de gecentraliseerde elektrische intelligentie die ervoor zorgt dat mechanische systemen veilig, efficiënt en in coördinatie met het bredere gebouwautomatiseringsnetwerk blijven werken.
Grote kantoortorens, winkelcentra en complexen voor gemengd gebruik bedienen meerdere luchtbehandelingsunits, koelmachines, koeltorens en ventilatiezones. HVAC-bedieningspanelen centraliseren de controle en bescherming van elk mechanisch pakket: een LBK-paneel dat de toevoer- en retourventilatoren, koelspiralen, economiser-dempers en filterstatus beheert, of een koelinstallatiepaneel dat meerdere compressoren, primaire en secundaire pompen en koeltorenventilatoren opeenvolgt. Dankzij de integratie met het gebouwbeheersysteem via BACnet/IP of Modbus kunnen facilitair managers alle systemen vanaf een centraal werkstation monitoren en aanpassen.
Fabrieken, verwerkingsfabrieken en magazijnen vereisen vaak speciale ventilatie en proceskoeling, los van de comfortairconditioning. Bedieningspanelen in deze omgevingen beheren krachtige afzuigventilatoren, suppletieluchtunits, stofopvangsystemen en proceskoelers. PLC-gebaseerde besturing met industriële communicatieprotocollen ondersteunt complexe vergrendelingslogica, zoals het coördineren van de ventilatie met de werking van de productielijn of de afvoer van procesovens. Robuuste behuizingen met verbeterde bescherming tegen stof en vocht zijn bestand tegen de uitdagende omgevingsomstandigheden.
Het koelen van datacenters is een 24/7 kritische functie. HVAC-bedieningspanelen die luchtbehandelingskasten voor computerkamers (CRAH), airconditioners voor computerkamers (CRAC), gekoeldwaterpompen en condensorventilatoren beheren, zijn ontworpen voor redundantie en betrouwbaarheid. Dubbele voedingsingang, automatische integratie van omschakelaars en fail-safe alarmuitgangen zorgen ervoor dat de koeling doorgaat bij netstoringen. Zeer nauwkeurige temperatuur- en vochtigheidsregeling, met Modbus/BACnet-connectiviteit met het datacenterinfrastructuurbeheerplatform (DCIM), zorgt voor realtime monitoring van de omgeving.
Operatiekamers, isolatiekamers, cleanrooms en algemene afdelingen vereisen elk een specifieke luchtkwaliteit, temperatuur, vochtigheid en drukrelaties. HVAC-bedieningspanelen in gezondheidszorgomgevingen beheren deze specifieke omgevingen. Kritieke alarmfuncties – hoge/lage temperatuur, vochtigheidsschommelingen, luchtstroomverlies en filterstatus – zijn aangesloten op de verpleegoproep of het centrale bewakingssysteem van het gebouw. Panelen zijn ontworpen met het oog op onderhoudsgemak en zijn voorzien van isolatiefaciliteiten die service mogelijk maken zonder dat het systeem hoeft te worden uitgeschakeld.
Het comfort van de gasten staat voorop. HVAC-bedieningspanelen beheren centrale koelinstallaties, ketelsystemen, luchtbehandelingskasten voor openbare ruimtes en zonecontrollers voor ventilatorconvectoren op gastenverdiepingen. Voorgeprogrammeerde schema's op basis van de bezetting verminderen het energieverbruik tijdens perioden met een lage bezetting, terwijl ervoor wordt gezorgd dat de kamers de comfortinstelpunten bereiken vóór de inchecktijd.
Universiteitsgebouwen, scholen en overheidsfaciliteiten verspreid over meerdere structuren profiteren van gestandaardiseerde HVAC-controlepaneelplatforms. De mechanische ruimte van elk gebouw wordt bediend door speciale panelen voor LBK's, pompen en terminalunits, allemaal verbonden met een campusbreed GBS. De aanpak vereenvoudigt onderhoudstraining en het beheer van reserveonderdelen.

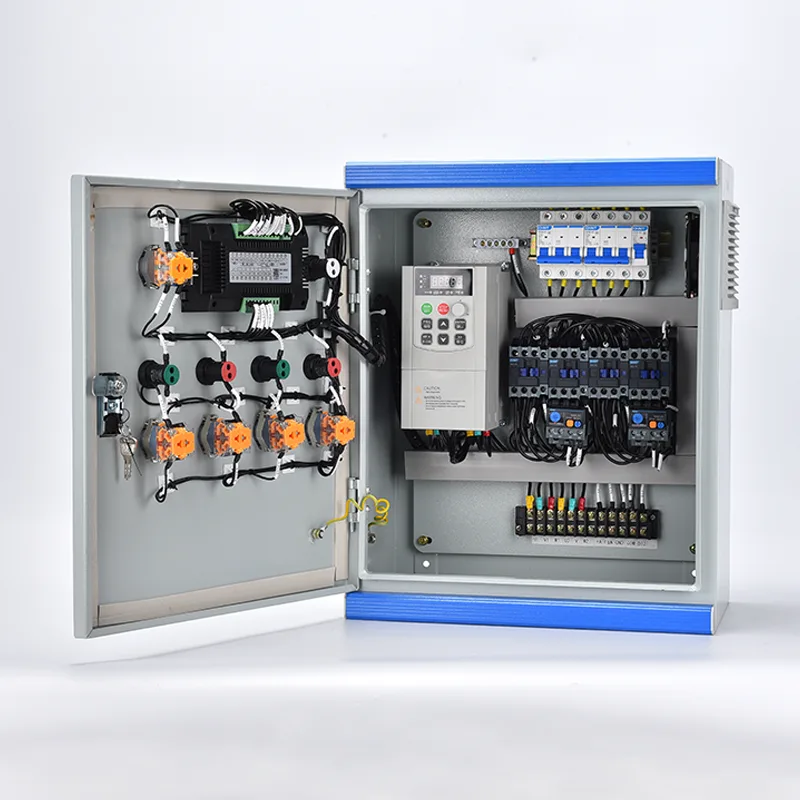

HVAC-bedieningspanelen zijn ontworpen als uitgebreide stroomdistributie-, motorbesturings- en automatiseringsassemblages - elk op maat ontworpen om te passen bij het schema en de werkingsvolgorde van de mechanische apparatuur.
Het inkomende gedeelte accepteert driefasige stroom (doorgaans 400 V/480 V, 50/60 Hz) via een vergrendelbare hoofdschakelaar of stroomonderbreker, waarbij de kortsluitvastheid wordt berekend op basis van de beschikbare foutstroom op de locatie. Stroomafwaartse distributie wordt georganiseerd per apparatuurfunctie: afzonderlijke takken voor ventilatoren, pompen, compressoren en regelcircuits. De beveiliging van het motorcircuit wordt verzorgd door thermisch-magnetische stroomonderbrekers of gezekerde scheiders die zijn afgestemd op de stroom bij volledige belasting van de motor, met overbelastingsrelais (elektronisch of thermisch) die uitschakelcurven van IEC-klasse 10/20/30 bieden. Het stuurvermogen – doorgaans 24VAC, 24VDC of 230VAC – wordt afgeleid van een speciale stuurtransformator met onafhankelijk gezekerde secundaire circuits, waardoor de stuurelektronica wordt geïsoleerd van transiënten aan de stroomzijde.
Afhankelijk van de motorgrootte, de vereisten voor het startkoppel en de tolerantie van het mechanische systeem voor inschakelstroom, beschikt het paneel over de juiste startmethode:
● Direct-on-line (DOL): voor kleinere ventilatoren en pompen tot ongeveer 7,5 kW
● Sterdriehoek: voor motoren met gemiddeld vermogen waarbij een lagere startstroom vereist is
● Softstarter: voor pompen en ventilatoren waarbij een soepele aanloop waterslag of slippen van de riem elimineert
● Variabele frequentieaandrijving (VFD): voor toepassingen die snelheidsmodulatie vereisen op basis van de vraag, zoals LBK-toevoerventilatoren die worden geregeld door statische kanaaldruk, of secundaire gekoeldwaterpompen die reageren op drukverschil over de lus
VFD's zijn gespecificeerd met ingebouwde harmonische beperking (DC-linksmoorspoelen) en uitgangs-dV/dt-filters waarbij de kabellengte de limieten van de fabrikant overschrijdt. Alle aandrijvingen zijn geconfigureerd voor seriële communicatie met de controller van het paneel voor snelheidsreferentie en statusfeedback.
De besturingsarchitectuur wordt geselecteerd op basis van de complexiteit en integratievereisten van de applicatie:
● DDC-controllers zijn typisch voor commerciële HVAC-toepassingen die in een gebouwbeheersysteem worden geïntegreerd via native BACnet MS/TP of BACnet/IP. Voorgeprogrammeerde applicatiebibliotheken omvatten standaard LBK-, koelmachine- en ketelsequenties.
● PLC-gebaseerde besturing is gespecificeerd voor industriële omgevingen, complexe sequencing van meerdere compressoren of waar het systeem moet communiceren met niet-HVAC-apparatuur zoals procesmachines. PLC-platforms ondersteunen ladderlogica, functieblokken of gestructureerde tekstprogrammering, met Profinet-, Ethernet/IP- of Modbus TCP-communicatie.
● Beide platforms voeren de gedefinieerde werkingsvolgorde uit: tijdschema's, temperatuur-/druk-PID-lussen, start/stop-sequentie, alarmgeneratie en runtime-registratie.
Speciale klemmenblokken zijn geschikt voor veldbedrading van temperatuursensoren (NTC-thermistors, RTD, 4-20 mA), druktransducers en -schakelaars, vochtigheidssensoren, op het kanaal gemonteerde luchtstroomtestschakelaars, drukverschilschakelaars voor filterstatus en klep-/actuatorfeedbacksignalen. Alle analoge ingangen worden gefilterd en beschermd tegen geïnduceerde transiënten. Digitale ingangen zijn individueel geïsoleerd via optocouplers of tussenliggende relais. Sensorstoringen worden gedetecteerd en gealarmeerd, met configureerbare terugvalstrategieën, bijvoorbeeld door standaard over te gaan op een ventilator met vaste snelheid bij verlies van de kanaaldruksensor.
Een op de deur gemonteerd kleuren-HMI-touchscreen (doorgaans 7 inch of groter) of discrete LED-indicatoren en drukknoppen zorgen voor een lokale operatorinterface. De HMI geeft realtime grafische afbeeldingen van de systeemstatus weer – temperatuur, vochtigheid, druk, looptijd van de apparatuur, trends in energieverbruik – met door de gebruiker configureerbare dashboards. Parameteraanpassingen zijn beveiligd met een wachtwoord en hebben meerdere toegangsniveaus (operator, supervisor, engineer). Alarmaankondiging omvat gebeurtenisregistratie met tijdstempel en tracking van bevestiging. Voor in het BMS geïntegreerde panelen kan de HMI dienen als lokaal override- en inbedrijfstellingsinstrument in plaats van als primaire dagelijkse interface.
Kritieke veiligheidsfuncties zijn geïmplementeerd in bedrade logica, onafhankelijk van de controller, waardoor een feilloze werking wordt gegarandeerd, zelfs in het geval van een processorstoring:
● Brandalarminterface: potentiaalvrije contactingang van het brandpaneel forceert uitschakeling van de LBK en sluiting van de klep
● Vorstbescherming: lagetemperatuurthermostaat op waterbatterijen schakelt de unit uit en opent de klep om te voorkomen dat de batterij barst
● Luchtstroomtest: drukverschilschakelaar in de luchtstroom voorkomt dat elektrische of gasverwarming wordt ingeschakeld zonder geverifieerde luchtstroom
● Hogedruk- en lagedrukkoelmiddelschakelaars beschermen compressoren
● Seismische en trillingsschakelaars waar vereist door de lokale wetgeving
Alle veiligheidsvergrendelingen zijn aangesloten op het uitschakelcircuit van het hoofdbesturingsrelais of de veiligheids-PLC, waardoor een onmiddellijke en onvoorwaardelijke uitschakeling wordt gegarandeerd.
De paneelbehuizing is vervaardigd uit elektrolytisch verzinkte of roestvrijstalen platen van 1,5 mm tot 2,0 mm met een poedercoating. Veel voorkomende beoordelingen zijn onder meer:
● IP42/IP43 voor mechanische binnenruimtes met schone, temperatuurgecontroleerde omgevingen
● IP54/IP55 voor apparatuurruimten, fabrieksbehuizingen op daken of semi-blootgestelde locaties
● IP65 voor installaties buitenshuis die worden blootgesteld aan regen, stof en direct zonlicht
Actief thermisch beheer – gefilterde geforceerde luchtventilatie met thermostatische ventilatorregeling – is inbegrepen voor VFD-dichte panelen of installatieomgevingen met hoge omgevingstemperaturen. Voor buitenkasten zijn een zonnescherm, een anticondensatieverwarming en corrosiebestendige roestvrijstalen hardware gespecificeerd.
Communicatiegateways vertalen het protocol van de controller naar de BMS-backbone van de faciliteit. Native BACnet (MS/TP of IP), Modbus RTU/TCP en optionele LonWorks- of Ethernet/IP-adapters zijn beschikbaar. Alle bewaakte punten – temperaturen, drukken, debieten, apparatuurstatus, bedrijfsuren, energiegegevens en alarmstatussen – worden zichtbaar gemaakt voor het GBS. Instelpuntaanpassing en planningsbeheer op afstand maken gecentraliseerde energieoptimalisatie voor het gehele gebouwenportfolio mogelijk.
Optioneel geïntegreerde vermogensmeting meet het verbruik op paneelniveau of op individueel verbruik. De controller kan energie-optimalisatiesequenties uitvoeren, zoals vrije koeling met economiser, vraaggestuurde ventilatie (op basis van CO₂), optimale start/stop en reset van de gekoeldwatertemperatuur op basis van buitenomstandigheden, waardoor het jaarlijkse HVAC-energieverbruik met 15% tot 25% wordt verminderd in vergelijking met regeling met vaste parameters.
Vraag 1: Is het HVAC-bedieningspaneel een standaardproduct of op maat ontworpen voor elk project?
Elk paneel is op maat ontworpen om te voldoen aan het mechanische uitrustingsschema, de werkingsvolgorde en de elektrische belastingslijst van het project. Onze applicatie-ingenieurs werken vanuit uw P&ID, datasheets van apparatuur en besturingsspecificaties. Gestandaardiseerde interne architecturen en componentbibliotheken zorgen voor een consistente kwaliteit en voldoen tegelijkertijd aan locatiespecifieke vereisten.
Vraag 2: Welk controllerplatform gebruikt u: PLC of DDC?
Wij bieden beide en adviseren u het juiste platform op basis van uw project. DDC-controllers (BACnet-native) zijn geschikt voor commerciële bouwtoepassingen met BMS-integratie. PLC's zijn gespecificeerd voor industriële faciliteiten, complexe sequenties of waar integratie met niet-HVAC-apparatuur vereist is. Er is ondersteuning van meerdere leveranciers beschikbaar: we werken met toonaangevende merken en kunnen ook open-platformalternatieven leveren.
Vraag 3: Welke HVAC-apparatuur kan het paneel bedienen?
Onze panelen zijn geconfigureerd voor alle gangbare HVAC-apparatuur: luchtbehandelingsunits (constant volume en VAV), pakketdakunits, koelinstallaties (luchtgekoeld en watergekoeld), ketelsystemen, koeltorens, pompsystemen (primair, secundair en tertiair), ventilatorconvectoren, ventilatoren met warmteterugwinning en uitlaat-/rookafzuigsystemen. Panelen voor meerdere apparatuur die een volledige mechanische ruimte beheren, zijn een standaardaanbod.
Vraag 4: Kan het paneel worden geïntegreerd met ons bestaande gebouwbeheersysteem?
Ja. Communicatieprotocollen, waaronder BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP en LonWorks zijn beschikbaar. We zullen het specifieke protocol, de baudsnelheid en de puntenlijst bevestigen tijdens de engineeringfase om een naadloze plug-and-play-integratie met uw BMS te garanderen.
Vraag 5: Aan welke veiligheidsnormen en certificeringen voldoen de panelen?
Panelen zijn ontworpen en getest volgens IEC 61439-1/2 voor laagspanningsschakelapparatuur en besturingsapparatuur. Alle componenten zijn voorzien van CE-markering. Er zijn aanvullende regionale certificeringen (UL, UKCA, etc.) beschikbaar. Bij elk paneel wordt de volledige fabrieksacceptatietest (FAT)-documentatie geleverd, inclusief circuitverificatie, isolatieweerstandstests, functionele sequentietests en validatie van de veiligheidsvergrendeling.
Vraag 6: Hoe wordt het paneel vóór verzending getest?
Elk paneel ondergaat een uitgebreide fabrieksacceptatietest, waaronder: point-to-point bedradingsverificatie, isolatieweerstandstests (voedings- en stuurcircuits), volledige functionele tests van alle motorstarters en aandrijvingen, I/O-luscontrole van de controller, gesimuleerde werkingstests aan de hand van het goedgekeurde besturingsverhaal, testen van HMI- en communicatie-interfaces en verificatie van de functie van de veiligheidsvergrendeling. Bij het paneel wordt een gedetailleerd FAT-rapport geleverd.
Vraag 7: Welk onderhoud is er nodig na installatie?
Aanbevolen jaarlijks onderhoud omvat: thermische beeldvorming van stroomaansluitingen om losse aansluitingen te identificeren, functionele controle van veiligheidsvergrendelingen en noodstoppen, verificatie van sensorkalibratie, inspectie van koelventilatoren en filterconditie, en algemene reiniging van de interne onderdelen van de behuizing. Alle componenten zijn toegankelijk via de voordeuren; kritische reserveonderdelen zoals zekeringen en contactorspoelen worden geïdentificeerd in de meegeleverde onderhoudshandleiding.
Vraag 8: Kunt u de inbedrijfstelling in het veld ondersteunen?
Ondersteuning voor inbedrijfstelling op afstand via videogesprek is bij elk paneel inbegrepen. Inbedrijfstelling op locatie en BMS-integratiediensten kunnen worden geregeld, afhankelijk van de projectlocatie en -omvang.
Een grote internationale luchthaven in het Midden-Oosten heeft een nieuwe passagiersterminal gebouwd om tegemoet te komen aan de groeiende capaciteitsvraag. De terminal, die meer dan 700.000 vierkante meter besloeg, had een uitgebreide HVAC-infrastructuur nodig om het passagierscomfort in vertrekhallen, aankomsthallen, winkelzones, lounges en bagageafhandelingsruimten te behouden bij extreme buitentemperaturen tot 50°C.
Het mechanische ontwerp specificeerde een centrale koelinstallatie met 12 watergekoelde centrifugale koelmachines, 48 luchtbehandelingsunits variërend van 15 kW tot 160 kW, talrijke gekoeldwaterpompsets (primair en secundair), koeltorenventilatoren, ventilatoren voor energieterugwinning en speciale ventilatie voor afgesloten bagageafhandeling en fabrieksruimtes. Alle apparatuur was verdeeld over meerdere mechanische verdiepingen en fabrieksbehuizingen op het dak.
De elektrische aannemer van het project had te maken met een moeilijk bouwschema. Voor het op locatie vervaardigen van individuele bedieningspanelen voor elk apparaat zouden grote aantallen elektriciens gedurende langere perioden ter plaatse nodig zijn, wat kwaliteitsvariatie zou introduceren en het risico zou opleveren dat er coördinatiefouten optreden tussen de onderaannemers van elektriciteit en besturingen. De luchthavenexploitant gaf ook opdracht tot volledige BACnet-integratie met het BMS van de faciliteit voor gecentraliseerd energiebeheer en voorspellend onderhoud.
Het projectteam heeft ervoor gekozen om alle HVAC-bedieningspanelen aan te schaffen als in de fabriek ontworpen, vooraf geteste assemblages. De voordelen waren doorslaggevend:
● Elk paneel is ontworpen op basis van het mechanische apparatuurschema en de bedieningsvolgorde van de besturingsconsulent, waardoor een één-op-één match tussen elk paneel en de toegewezen apparatuur wordt gegarandeerd.
● Alle interne stroomverdeling, motorbeveiliging, VFD's, besturingsbedrading, PLC/DDC-logica en HMI-configuratie werden vóór verzending volledig geassembleerd en getest in de fabriek, waardoor de tijd ter plaatse voor het monteren van het paneel, het aansluiten van de inkomende stroom en het afsluiten van veldsensorkabels werd verkort.
● De BACnet-communicatiegateway was vooraf geconfigureerd en er werd een volledige puntenlijst aan de BMS-integrator geleverd voordat de panelen arriveerden, waardoor langdurige foutopsporing in het veldprotocol werd geëlimineerd.
● Veiligheidsvergrendelingen – uitschakeling van brandalarm, vorstbescherming voor gekoeldwaterbatterijen, luchtstroombestendige vergrendeling voor elektrische verwarmingen – werden in de fabriek bedraad met gedocumenteerde verificatie en voldeden aan de strenge veiligheidseisen van de luchthavenautoriteiten.
● Consistent paneelontwerp voor alle 48 LBK's vereenvoudigde de training van operators en de voorraad reserveonderdelen voor het onderhoudsteam van de luchthaven.
Er werden zesentachtig HVAC-regelpanelen vervaardigd en geleverd, waaronder koelmachines, pompen, luchtbehandelingskasten en energieterugwinningssystemen. Paneelformaten varieerden van compacte aan de muur gemonteerde behuizingen voor kleine ventilatie-units tot vloerstaande kasten met meerdere secties voor 160 kW LBK's met geïntegreerde VFD's. Alle panelen bevatten BACnet/IP-communicatiegateways en op de deur gemonteerde HMI-touchscreens voor lokale operatortoegang. De panelen werden voorgeprogrammeerd en FAT-getest verzonden, waarbij het documentatiepakket van elk paneel as-built bedradingsschema's, printouts van controllerlogica en FAT-certificaten bevatte.
● De inbedrijfstellingstijd op locatie werd met ongeveer 50% verkort vergeleken met budgetschattingen op basis van traditionele ter plaatse vervaardigde panelen, waardoor de terminal de openingsdeadline kon halen.
● Het FAT-fabrieksprogramma identificeerde en corrigeerde twaalf logische conflicten tijdens de pre-tests; problemen die anders aan het licht zouden zijn gekomen tijdens dure probleemoplossing ter plaatse.
● Volledige BACnet-integratie met het BMS van de luchthaven werd binnen drie weken na het inschakelen van het paneel bereikt, waarbij alle 86 panelen operationele gegevens rapporteerden en toezichthoudende opdrachten accepteerden.
● In het eerste bedrijfsjaar stelden de door het GBS geregistreerde gegevens het facilitaire team in staat de resetschema's voor de gekoeldwatertemperatuur te optimaliseren, waardoor een reductie van 12% in het energieverbruik van de koelinstallatie werd bereikt vergeleken met de oorspronkelijke ontwerpbasislijn.
● De onderhoudscontractant van de luchthaven rapporteerde minimale correctiewerkzaamheden, waarbij hij het gestandaardiseerde paneelontwerp en de uitgebreide documentatie voor een efficiënte teamkennis noemde.
