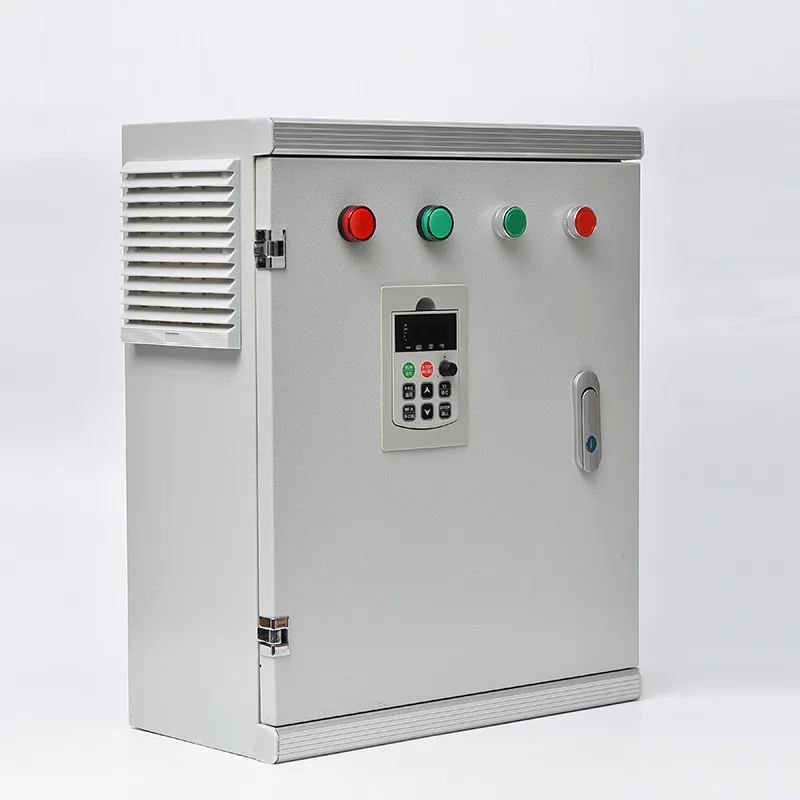

De schakelkast integreert een PLC of speciale irrigatiecontroller, stroomonderbrekers, pompschakelaars of VFD's, klepuitgangsklemmen, een stuurtransformator en overspanningsbeveiliging in een enkele aan de muur gemonteerde of op de vloer staande behuizing. Het accepteert input van bodemvochtsensoren, regenmeters, temperatuur- en vochtigheidssensoren, debietmeters en druktransmitters, en voert vervolgens geprogrammeerde irrigatieschema's uit over configureerbare zones (meestal 4 tot 120 magneetkleppen, afhankelijk van het model), hetzij opeenvolgend of in overlappende groepen. De pompstartlogica zorgt ervoor dat de hoofdpomp of de boosterpomp inschakelt voordat er een klep wordt geopend en wordt uitgeschakeld nadat alle kleppen zijn gesloten, waardoor drooglopen en drukstoten worden voorkomen. Een geïntegreerde 4G/LoRa/Wi-Fi-communicatiemodule verzendt realtime veldgegevens en operationele status naar een cloudplatform, waar telers de irrigatiegeschiedenis kunnen bekijken, schema's kunnen aanpassen en foutalarmen kunnen ontvangen via een smartphone-app of een webdashboard. Als optie is een meerkanaals bemestingsregeling leverbaar, waardoor nauwkeurige dosering van vloeibare meststof of zuur mogelijk is via configureerbare injectiepompen op basis van de beoogde EC- en pH-waarden. De behuizing is vervaardigd uit gegalvaniseerd of roestvrij staal met weerbestendige poedercoating, geclassificeerd als IP55 of hoger voor installatie buitenshuis. Compatibiliteit met zonne-energie met batterijback-up is beschikbaar voor off-grid locaties, terwijl standaard AC-modellen eenfasige of driefasige voeding van 110 V tot 415 V dekken.
Van kleine tuinbouwtunnels tot grote boomgaardactiviteiten: de Smart Irrigation Control Box vervangt handmatige irrigatie en giswerk door geautomatiseerd, sensorgestuurd waterbeheer dat reageert op wat het gewas daadwerkelijk nodig heeft.
Grootschalige veldgewassen, boomgaarden en wijngaarden profiteren van geautomatiseerde irrigatie in meerdere zones die tientallen magneetkleppen over het hele terrein beheert. De controller rangschikt de zones één voor één om een stabiele systeemdruk te handhaven en tegelijkertijd water te leveren op basis van de bodemvochtdrempels, de groeifase van het gewas en de lokale verdampingsgegevens. Integratie van debietmeter biedt real-time bevestiging dat elke irrigatiecyclus het beoogde volume heeft opgeleverd, waardoor verstoppingen of leidingbreuken onmiddellijk worden opgemerkt.
Kasomgevingen vereisen nauwkeurige controle van water en voedingsstoffen in een beperkte kweekruimte. De bedieningskast kan worden geïntegreerd met omgevingssensoren (temperatuur, vochtigheid, lichtintensiteit en substraatvocht) om de irrigatie te activeren op basis van de vraag van de plant in plaats van op vaste timers. Meerkanaals fertigatie-injectoren doseren vloeibare meststoffen en pH-regelaars onder gesloten EC/pH-regeling, waardoor elk gewas het exacte voedingsrecept in de juiste concentratie ontvangt. Met toegang op afstand kunnen telers meerdere kasruimtes monitoren vanaf één smartphone.
Parken, sportvelden, golfbanen en bermen die door gemeentelijke autoriteiten worden beheerd, vereisen betrouwbare, programmeerbare irrigatie op verspreide locaties. De schakelkast beheert meerdere magneetventielstations volgens een tijdgebaseerd of sensorgetriggerd schema, waarbij de invoer van een regensensor de irrigatie automatisch onderbreekt bij nat weer om waterverspilling te voorkomen. 4G-connectiviteit maakt gecentraliseerd beheer vanuit een stadsoperatiecentrum mogelijk, waardoor de noodzaak voor onderhoudsploegen om elke locatie te bezoeken wordt verminderd.
Veel landbouwlocaties hebben geen betrouwbaar elektriciteitsnet. De schakelkast kan worden geconfigureerd met een zonnepaneelarray, accubank en DC-magneetklepuitgangen met laag vermogen voor een volledig autonome werking buiten het elektriciteitsnet. De controller beheert het starten van de pomp (vanaf een boorgat of tankvoeding op zonne-energie), de gezoneerde klepvolgorde en de gegevensoverdracht – allemaal aangedreven door het fotovoltaïsche systeem ter plaatse.
Containerkwekerijen, bessenkwekerijen en snijbloemenbedrijven irrigeren vaak kleine zones met verschillende soorten gewassen, die elk een ander waterregime vereisen. De bedieningskast ondersteunt geprogrammeerde schema's per zone met onafhankelijke starttijden, looptijden en bemestingsrecepten. Op bodemvocht gebaseerde override voorkomt overbewatering van gevoelige gewassen, terwijl sprinklerreeksen ter bescherming tegen vorst kunnen worden geactiveerd door drempelwaarden van de temperatuursensor.
In regio's waar water op basis van volume of tijd aan individuele telers wordt toegewezen, ondersteunt de bedieningskast IC-kaart- of RFID-gebruikersauthenticatie voor watermeting in de landbouw. Het verbruik van elke gebruiker wordt geregistreerd en geüpload naar het beheerplatform, waardoor watertoewijzing op basis van een vergoeding, jaarlijkse opnamelimieten en automatische pompuitschakeling mogelijk zijn wanneer de quota worden overschreden.
De Smart Irrigation Control Box combineert PLC-gebaseerde sequencing, multi-sensor invoerverwerking en industrieel energiebeheer in één enkele, in de fabriek geteste behuizing, en levert betrouwbare, onbeheerde irrigatie-automatisering onder uiteenlopende veldomstandigheden.
De schakelkast is gebouwd rond een industriële PLC of speciale irrigatiecontroller met configureerbare I/O. De controller voert irrigatieprogramma's uit die bepalen welke zones worden geactiveerd, in welke volgorde, voor hoe lang en onder welke startomstandigheden. Planningsopties omvatten tijdgebaseerd (specifieke dagen en tijden), sensorgebaseerd (bodemvochtdrempel, regendetectie) en intervalgebaseerd (elke N uur of dagen). De controller beheert ook de pompstartlogica: het hoofdpomprelais sluit voordat de eerste klepmagneet wordt bekrachtigd, en blijft gesloten totdat de laatste klep sluit, plus een configureerbare naloopperiode om de hoofdleiding te spoelen. Deze volgorde voorkomt het openen van de klep bij een droge pomp, elimineert waterslag bij abrupt starten en stoppen, en beschermt de pomp tegen deadhead-werking. Voor werking in meerdere zones zorgt een instelbare interzonevertraging ervoor dat de systeemdruk zich stabiliseert tussen klepovergangen.
De schakelkast accepteert een reeks veldsensoringangen: analoge 4–20 mA- of 0–10 V-signalen van bodemvochtsondes, druktransmitters en debietmeters; digitale pulsingangen van debietmeters en regenmeters; digitale aan/uit-ingangen van vlotterschakelaars en drukschakelaars; en RS485 Modbus RTU-gegevens van bodemsensoren met meerdere parameters die vocht, temperatuur en elektrische geleidbaarheid meten. De controller scant voortdurend alle ingangen en vergelijkt de meetwaarden met door de gebruiker gedefinieerde drempelwaarden. Als het bodemvocht onder het doel daalt, wordt irrigatie geactiveerd. Als er regen wordt gedetecteerd, wordt de geplande irrigatie opgeschort. Als de stroomsnelheid afwijkt van het verwachte bereik, wordt een alarm voor leidingbreuk of geblokkeerde emitter gegenereerd. Alle sensorgegevens worden voorzien van een tijdstempel en gelogd voor trendanalyse.
Klepuitgangen zijn doorgaans 24 VAC of 12 VDC, compatibel met standaard magneetventielen voor irrigatie. Uitgangsconfiguratie ondersteunt zowel AC-vergrendelende elektromagneten (kortstondige puls om te openen/sluiten) als DC-vergrendelende elektromagneten voor off-grid-toepassingen met laag vermogen. Pompuitgangen zijn relaiscontacten die geschikt zijn voor de magneetschakelaarspoel van de pompmotor of voor het VFD-startcommando. Voor locaties waar pompen met variabele snelheid worden gebruikt, biedt een analoge uitgang van 4–20 mA of 0–10 V een snelheidsreferentie naar een VFD op basis van de systeemdruk of de stroomvraag. Elke uitgang is afzonderlijk gezekerd en optisch geïsoleerd van de controller om te voorkomen dat veldbedradingsfouten de processor beschadigen.
De schakelkast bevat een 4G mobiel modem, LoRa-module, Wi-Fi-interface of Ethernet-poort, afhankelijk van de infrastructuur ter plaatse. Gegevens worden verzonden naar een cloudplatform met behulp van het MQTT- of HTTP-protocol. Het platform biedt een webdashboard en smartphone-app (iOS en Android) voor realtime monitoring van alle aangesloten sensoren en uitgangen, aanpassing van het schema op afstand, handmatige override van individuele kleppen of pompen, alarmmelding via pushbericht of sms, en historische gegevensgrafieken van bodemvocht, debiet, druk en irrigatiegebeurtenissen. Voor locaties met een bestaand SCADA-systeem ondersteunt de controller Modbus RTU via RS485 of Modbus TCP, waardoor alle I/O-punten en configuratieparameters beschikbaar zijn voor directe integratie zonder de cloudlaag.
Wanneer de optionele fertigatiemodule is inbegrepen, beheert de schakelkast één tot vier injectiekanalen, elk met een speciale doseerpomp of venturi-injector. De controller bewaakt de debietmeter van de irrigatieleiding om de vereiste injectiesnelheid te berekenen op basis van de beoogde kunstmestverhouding, en moduleert vervolgens de doseerpomp om het instelpunt te handhaven. In EC/pH-gestuurde configuraties geven sensoren in de hoofd- of retourleiding van de irrigatie feedback, en past de controller de injectiesnelheden aan via een PID-lus om de concentratie van voedingsstoffen en de pH binnen gedefinieerde grenzen te houden. Roerwerkcontrole-uitgangen zorgen ervoor dat de kunstmestvoorraadtanks gemengd blijven.
De standaard schakelkast werkt op eenfasige netvoeding van 110–240 VAC of driefasige 380–415 VAC. Een stuurtransformator levert 24 VAC/VDC voor de controller- en klepuitgangen. Off-grid configuraties integreren een MPPT-zonnelaadcontroller, een PV-array (doorgaans 300 W tot 1.000 W) en een deep-cycle accubank (12 V of 24 V). De controller bewaakt de laadstatus van de accu en kan niet-kritieke belastingen verminderen of geplande irrigatie uitstellen als de accuspanning daalt tot een door de gebruiker gedefinieerde drempelwaarde voor laag vermogen. DC-vergrendelende magneetkleppen, die alleen stroom verbruiken tijdens de kortstondige open/dicht-puls, zijn gespecificeerd voor zonne-energie-installaties om de vereisten voor de batterijcapaciteit te minimaliseren.
De behuizing is vervaardigd uit 1,5–2,0 mm gegalvaniseerde staalplaat of roestvrij staal 304 met UV-bestendige poedercoating. De standaard IP55-classificatie is geschikt voor montage aan een buitenmuur of paalmontage aan de rand van het geïrrigeerde gebied. Voor omgevingen die gevoelig zijn voor overstromingen of een hoge luchtvochtigheid is IP65 beschikbaar. Voor installaties in de directe zon in tropische klimaten wordt een zonneschermkap aanbevolen. De kabelinvoer vindt plaats via IP-geclassificeerde compressiewartels op de behuizingsbasis. Interne ventilatie is passief, waarbij ontluchtingsafvoeren de druk gelijk maken en vocht en insecten buitensluiten. Alle interne printplaten zijn conform gecoat om corrosie door vocht en chemische dampen uit de landbouw te voorkomen. Overspanningsbeveiligingsapparaten op inkomende stroom- en communicatielijnen beschermen tegen door bliksem veroorzaakte transiënten. Een door de deur vergrendelde hoofdisolator biedt veilige toegang voor onderhoud. De controller slaat alle programma's, schema's en geregistreerde gegevens op in een niet-vluchtig geheugen, waardoor er geen gegevensverlies optreedt tijdens stroomonderbrekingen.
Vraag 1: Op welke soorten sensoren kan de schakelkast worden aangesloten?
De schakelkast accepteert: bodemvochtsensoren (tensiometrisch, capaciteits- of TDR-type met 4–20 mA, 0–10 V of Modbus RS485-uitgang), regenmeters (pulsingang), debietmeters (puls of 4–20 mA), druktransmitters (4–20 mA), temperatuur- en vochtigheidssensoren (4–20 mA of Modbus), vlotterschakelaars en niveautransmitters voor tanks en reservoirs, en weerstationgegevens (via Modbus van een extern weerstation of cloud-API). Onze technici zullen de sensorcompatibiliteit bevestigen tijdens de projectspecificatie.
Vraag 2: Hoeveel irrigatiezones kan één bedieningskast beheren?
Standaardconfiguraties ondersteunen 4 tot 24 bekabelde zones. Uitbreidingsmodules maken schaalvergroting mogelijk naar 48, 72 of meer zones. Voor zeer grote toepassingen kunnen draadloze externe terminaleenheden die via LoRa communiceren, extra kleppenclusters besturen tot enkele kilometers van de hoofdbedieningskast, waardoor gecentraliseerd beheer van honderden zones in een pand mogelijk is.
Vraag 3: Kan de schakelkast werken zonder netstroom?
Ja. Er is een off-grid configuratie beschikbaar met geïntegreerde MPPT-zonnelaadcontroller, PV-panelen en deep-cycle batterijopslag. DC-vergrendelende magneetkleppen worden gebruikt om het stroomverbruik te minimaliseren. De controller bewaakt de batterijstatus en stelt niet-kritieke handelingen uit als de spanning tot een lage stroomdrempel daalt. Deze configuratie wordt veel gebruikt op afgelegen boerderijen en weilanden waar het gebruik van netstroom onrendabel is.
Vraag 4: Kan ik het irrigatiesysteem bedienen vanaf mijn smartphone?
Ja. De schakelkast verzendt gegevens naar een cloudplatform via 4G, Wi-Fi of Ethernet. U kunt real-time bodemvocht, stroomgegevens en klepstatus bekijken; irrigatie op afstand starten of stoppen; schema's en drempels aanpassen; en ontvang alarmmeldingen via pushbericht of sms – allemaal via de bijbehorende smartphone-app of het webdashboard.
Vraag 5: Hoe gaat de controller om met de pompbeveiliging?
De controller zorgt ervoor dat de pomp start voordat er een klep wordt geopend en dat de pomp stopt nadat alle kleppen zijn gesloten, waardoor een dead-head-werking wordt voorkomen. Als de debietmeter geen debiet detecteert ondanks dat de pomp draait, wordt er een droogloopalarm gegenereerd en wordt de pomp uitgeschakeld. Druksensoringang maakt uitschakelbeveiliging bij hoge en lage druk mogelijk. De pompuitgang kan worden gekoppeld aan een softstarter of VFD voor grotere motoren.
Vraag 6: Wat gebeurt er met de irrigatie als de communicatie verloren gaat?
De controller slaat alle programma's en schema's op in lokaal niet-vluchtig geheugen. Als de communicatie met het cloudplatform verloren gaat, blijft de controller zijn geprogrammeerde planning autonoom uitvoeren met behulp van zijn interne realtime klok. Sensorgebaseerde startomstandigheden (bodemvocht, regenmeter) blijven ook werken. Wanneer de communicatie is hersteld, worden gebufferde gegevens gesynchroniseerd met de cloud.
Vraag 7: Kan één schakelkast zowel de irrigatie als de fertigatie beheren?
Ja. De optionele fertigatiemodule beheert één tot vier injectiekanalen met speciale pomp- of venturiregeling. De dosering kan gebaseerd zijn op tijd, op debiet proportionele injectie of op een gesloten EC/pH-regeling met behulp van feedback van sensoren in de hoofdirrigatieleiding. De roeruitgangen houden de kunstmestvoorraadtanks in suspensie.
Vraag 8: Welk onderhoud heeft de schakelkast nodig?
Routineonderhoud is minimaal: maandelijkse visuele inspectie van de behuizing en deurafdichting, driemaandelijkse controle van de stroomaansluitingen op dichtheid en jaarlijkse functionele tests van alle klepuitgangen en sensoringangen. Als er een zonne-energiesysteem is geïnstalleerd, moeten de accupolen en het elektrolytniveau (voor natte accu's) elk kwartaal worden geïnspecteerd. De controller zelf heeft geen bewegende delen en vereist geen geplande vervanging.
Een fruitteeltbedrijf in Zuid-Europa beheerde 180 hectare steenfruit- en citrusboomgaarden op golvend terrein. De irrigatie werd afkomstig uit verschillende boorgaten en een gedeeld reservoir, dat via een netwerk van hoofdleidingen werd gedistribueerd naar ongeveer 90 magneetventielclusters die individuele boomgaardblokken bedienden. De operatie bestond uit het irrigeren volgens vaste tijdschema's die handmatig werden beheerd door veldwerkers, die dag en nacht tussen blokken reden om kleppen te openen en te sluiten.
Handmatige klepbediening was arbeidsintensief en onnauwkeurig. Irrigatiesystemen pasten dezelfde looptijd toe, ongeacht de variatie in bodemvocht tussen blokken, wat leidde tot over-irrigatie in klei-dominante zones en onder-irrigatie op zandruggen. Tijdens de piekzomer had het team moeite om alle geplande sets binnen 24 uur te voltooien. Het starten van de pomp was vaak niet gecoördineerd met de klepposities: de kleppen werden geopend voordat de pomp draaide, waardoor luchtbellen en waterslag ontstonden die de hoofdleidingfittingen beschadigden. De boorgatpompen van de boerderij liepen aan het einde van de dienst ook tegen gesloten kleppen aan, waardoor overbelasting ontstond. De kunstmestinjectie werd uitgevoerd door een afzonderlijk handmatig venturisysteem zonder registratie van de doseringen per blok.
De teler wilde één geïntegreerd besturingssysteem dat alle kleppen, pompen en bemesting kon beheren, op afstand kon monitoren en de irrigatiewerkzaamheden kon terugbrengen tot een toezichthoudende rol.
De blokindeling van de boerderij suggereerde een gecentraliseerde architectuur: één hoofdcontrolekast in de pomploods die alle pompstarts en hoofdleidingdruk regelde, waarbij LoRa draadloze externe terminaleenheden bij elke satellietkleppencluster terug communiceerden met de hoofdcontroller. Dit vermeed het graven van bedieningskabels door de boomgaard.
De schakelkast was geconfigureerd met zes pompuitgangskanalen (vier boorgaten, twee boosterpompen), een drukzenderingang op de hoofdleiding, stroommeteringangen op elke pompafvoer voor droogloopbeveiliging en getotaliseerde stroomregistratie, en 90 draadloze klepuitgangen via de satelliet-RTU's. Er werd een bodemvochtmonitoringnetwerk ingezet – zes capaciteitssondes met meerdere diepten in representatieve bodemzones – verbonden met de controller via Modbus RS485.
De bemesting werd geïntegreerd via drie doseerkanalen, elk met een injectiepomp met variabele snelheid, bestuurd door stroomproportionele logica. De controller bewaakte de hoofdstroommeter en paste de injectiesnelheid aan om een beoogde kunstmestconcentratie te behouden, ongeacht welke blokken werden geïrrigeerd.
De programmering werd gestructureerd per boomgaardblok, waarbij bodemvochtdrempels bepaalden of een geplande irrigatiecyclus voor elk blok zou doorgaan. De invoer van de regenmeter stopte automatisch alle geplande irrigatie gedurende 24 uur na 5 mm regenval. Alle gegevens werden via 4G naar het cloudplatform verzonden, waardoor de bedrijfsmanager één dashboard voor de hele operatie kreeg.
Bij de twee hoofdpomploodsen zijn twee primaire Smart Irrigation Control Boxes geïnstalleerd, met 16 LoRa draadloze RTU's verspreid over de boomgaard. Het systeem bestuurde zes pompen, 90 irrigatiekleppen en drie bemestingskanalen. Er werd stroom geleverd via het elektriciteitsnet bij de pomploodsen; RTU's werkten op zonne-energie met interne batterijen. De installatie en inbedrijfstelling werden in een tijdsbestek van vier weken buiten de oogstperiode voltooid, waarbij de bestaande magneetkleppen en pompschakelaars van het landbouwbedrijf behouden bleven.
● Het irrigatiewerk werd teruggebracht van een veldteam van vier personen naar één supervisor die het clouddashboard bewaakte en af en toe veldinspecties uitvoerde.
● Het waterverbruik daalde met ongeveer 28% in het eerste volledige seizoen, dankzij blokschema's op basis van bodemvocht, waardoor onnodige irrigatie op zwaardere gronden werd geëlimineerd.
● Het aantal pompgerelateerde onderhoudsbeurten daalde aanzienlijk: droogloopuitschakelingen werden geëlimineerd door op stroming gebaseerde bescherming, en waterslagschade aan hoofdleidingfittingen kwam tot een einde door gecoördineerde pomp-klepsequenties.
● Het gebruik van kunstmest werd met 15% verminderd door injectie die proportioneel is aan de stroom, waarbij de toedieningsgegevens per blok nu automatisch worden geregistreerd voor naleving en agronomische beoordeling.
● De bedrijfsmanager meldde dat de mogelijkheid om de volledige status van het irrigatiesysteem op een smartphone te bekijken – vooral buiten kantooruren en in het weekend – een aanzienlijk operationeel voordeel was.
