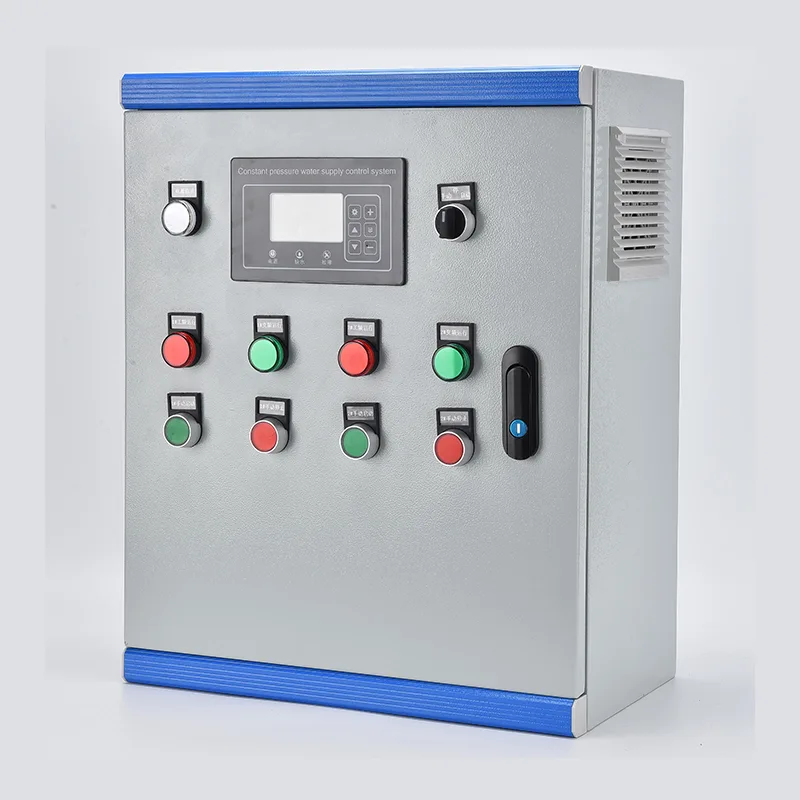

De regelkast voor watervoorziening met constante druk integreert een VFD-, PLC- of speciale pompcontroller, inkomende stroomonderbrekers, uitgangsschakelaars per pomp, besturingstransformator en druktransmitterinterface in een enkele vloerstaande behuizing. Het vermogen varieert van 0,75 kW tot 400 kW bij 380-480 V driefasig. Een druksensor op de hoofdverzamelleiding stuurt een signaal van 4–20 mA naar de controller, die voortdurend de werkelijke druk vergelijkt met het door de gebruiker gedefinieerde instelpunt en de VFD-uitgangsfrequentie aanpast via een PID-lus om de regeling binnen ±0,02 MPa te houden. In systemen met meerdere pompen werkt de hoofdpomp onder VFD-besturing, terwijl de secundaire pompen opeenvolgend worden gestart of uitgeschakeld als de vraag fluctueert. Bedrijfsrotatiebalansen draaien uren voor alle pompen. De beveiliging omvat drooglopen, overbelasting, faseverlies, kortsluiting en overdruk. Een op de deur gemonteerd HMI-aanraakscherm geeft de systeemdruk, pompstatus, frequentie, foutlogboeken en energiegegevens weer. Communicatie via Modbus RTU/TCP of optionele 4G-cloudgateway maakt bewaking op afstand en SCADA-integratie mogelijk. De behuizing is vervaardigd uit gegalvaniseerd staal met poedercoating en heeft een IP54-standaard of tot IP65 voor gebruik buitenshuis.
Waar de waterdruk ondanks de veranderende vraag consistent moet blijven, vervangt de regelkast voor watervoorziening met constante druk zwaartekrachtopslag en pompen met vaste snelheid door geautomatiseerde, vraagafhankelijke regeling.
Stedelijke waternetwerken ervaren grote drukschommelingen tussen piekuren en laagwaterperioden gedurende de nacht. De kast handhaaft een constante druk op aangewezen netwerkpunten door de pompsnelheid en fasering te moduleren, waardoor de dips en pieken worden geëlimineerd die leidingverbindingen belasten en serviceklachten veroorzaken. Voor boosterstations langs lange transmissieleidingen past de PID-lus zich aan de veranderende stroomopwaartse druk en de variabele stroomafwaartse afname aan.
Appartementstorens, hotels en kantoorgebouwen hebben betrouwbare druk op de bovenste verdiepingen nodig. Een constantedrukkast met meerdere verticale meertrapspompen past de capaciteit automatisch aan de bezettingsvraag aan: lager rond de middag, hoger tijdens ochtend- en avondpieken. Het systeem elimineert de noodzaak voor omvangrijke daktanks, samen met de structurele belasting, het legionellarisico en de toegangsvereisten voor onderhoud.
Productiefabrieken, voedselverwerkingsfaciliteiten en energiecentrales hebben proceswater nodig onder een strak gecontroleerde druk. De kast levert koeltorenmake-up, spoelleidingen, ketelvoeding en productiewatercircuits met een regelnauwkeurigheid die geschikt is voor de procesbehoeften. Op VFD gebaseerde regeling elimineert de energieverspilling en klepslijtage die gepaard gaan met smoren.
Grootschalige druppel-, sprinkler- en centrale draaisystemen hebben een variabele stroom nodig bij stabiele druk over veldzones met verschillende emitterkarakteristieken. De kast kan meerdere pompconfiguraties aan, waaronder dompelpompen voor boorgaten en horizontale boosterpompen, waarbij de opbrengst automatisch wordt afgestemd op het aantal open irrigatiezones. Ingebouwde droogloopbeveiliging beschermt pompen tijdens veranderingen in het bronwaterniveau.
Dorpssystemen en afgelegen nederzettingen profiteren van geautomatiseerd drukbeheer dat de handmatige pompbediening vervangt. Geïntegreerd met een niveausensor in de opslagtank, start en stopt de kast automatisch om de tank gevuld te houden en tegelijkertijd een constante druk aan de consumenten te leveren. Met bewaking op afstand via 4G kan één operator meerdere verspreide stations beheren vanaf een mobiele telefoon of centrale SCADA.
Resorts en vrijetijdsvoorzieningen met gebouwen verspreid over een terrein hebben een uniforme druk nodig voor gastenkamers, keukens, wasruimtes en landschapsarchitectuur. De kast beheert meerdere pompen om aan de piekvraag in de ochtend en avond te voldoen en tegelijkertijd de energie tijdens de daluren te verminderen, waarbij het systeem 's nachts grotendeels in de slaapmodus staat.
De regelkast voor watertoevoer met constante druk combineert VFD-snelheidsregeling, PLC-gebaseerde pompsequentiebepaling en uitgebreide bescherming in één enkele, in de fabriek gemonteerde behuizing, die autonoom drukbeheer levert voor installaties met één pomp tot meerdere pompen.
Een druktransmitter op de hoofdverdeelleiding zet de waterdruk om in een analoog signaal van 4–20 mA. De controller voert een digitaal PID-algoritme uit: proportionele versterking bepaalt hoe agressief het systeem reageert op drukafwijkingen, integrale tijd elimineert steady-state offset en afgeleide demping onderdrukt doorschieten tijdens plotselinge stroomveranderingen. De PID-uitgang stelt rechtstreeks de VFD-frequentiereferentie in, waardoor de pompsnelheid in realtime wordt aangepast aan de vraag. De typische regelnauwkeurigheid blijft binnen ±0,02 MPa, eenmaal afgestemd op de specifieke systeemkarakteristieken: leidinglengte, pompcurve en drukvatvolume.
Wanneer de vraag de capaciteit van een enkele VFD-aangedreven pomp overschrijdt, schakelt de controller extra pompen in bedrijf. De hoofdpomp draait onder VFD-besturing. Als de maximale frequentie wordt bereikt en de druk nog steeds onder het instelpunt daalt, schakelt de controller deze pomp via de bypass-schakelaar over naar bedrijf met vast toerental en start een volgpomp onder VFD-besturing. Als de vraag afneemt en de VFD de minimumfrequentie bereikt met een druk boven het instelpunt, worden de secundaire pompen één voor één uitgeschakeld en keert de hoofdpomp terug naar de variabele snelheidsregeling. Dit zorgt ervoor dat slechts één pomp op elk moment met variabele snelheid draait, terwijl de andere op een vaste snelheid werken, dichtbij hun beste efficiëntiepunt.
Om de slijtage gelijkmatig te verdelen, roteert de controller de aanduiding van de hoofdpomp op basis van de cumulatieve bedrijfsuren of starttelling. De pomp met de laagste uren wordt de volgende leiding wanneer de rotatie wordt geactiveerd, wat gebeurt bij lage stroomomstandigheden om drukverstoring te voorkomen. Een pomp die voor onderhoud offline wordt gehaald, wordt via een digitale ingang uitgesloten van de rotatie, en de controller verdeelt de taken opnieuw over de resterende pompen.
Tijdens perioden zonder vraag (bijvoorbeeld 's nachts in commerciële gebouwen) bereikt de VFD uiteindelijk zijn minimumfrequentie terwijl de druk op het instelpunt blijft. Na een configureerbare vertraging gaat de controller naar de slaapmodus en stopt alle pompen. Een kleine membraantank handhaaft de systeemdruk tijdens de slaap. Wanneer de druk afneemt tot de zogdrempel, start de controller de hoofdpomp opnieuw op en loopt deze op om de druk te herstellen. Deze cyclus voorkomt dat pompen gedurende langere perioden tegen een gesloten klep draaien, waardoor energie wordt bespaard en de pomp tegen oververhitting wordt beschermd.
De controller biedt pompspecifieke beveiliging die verder gaat dan standaard motoroverbelasting. Droogloopdetectie maakt gebruik van een digitale ingang van een putniveausonde of van onderstroomdetectie van de motor. Overdrukuitschakeling met automatische reset voorkomt leidingschade als een klep plotseling sluit. Een snelle-cyclusblokkering beperkt het aantal starts per uur om de motorwikkelingen te beschermen. Faseverlies en fasevolgordebewaking voorkomen mechanische schade door omgekeerde rotatie. Alle tripgebeurtenissen worden voorzien van een tijdstempel en opgeslagen in het foutenlogboek, met een configureerbaar aantal automatische resetpogingen voordat de vergrendeling tussenkomst van de operator vereist.
De VFD is geselecteerd voor pompbedrijf met variabel koppel en een overbelasting van 110% gedurende 60 seconden. De mogelijkheid tot vliegende start maakt een naadloze herstart naar een vrijlooppomp mogelijk zonder uit te schakelen bij overstroom. Skip-frequentieprogrammering vermijdt mechanische resonantiebanden. Automatische energieoptimalisatie vermindert de magnetiseringsstroom van de motor bij lichte belasting, waardoor extra energie wordt bespaard wanneer de pomp onder het volle toerental draait. Een ingebouwde DC-tussenkringsmoorspoel en RFI-filter minimaliseren de harmonische stroominjectie op de voeding.
Een op de deur gemonteerd kleurentouchscreen biedt real-time systeemdruk en instelpunt, individuele pompstatus, cumulatieve bedrijfsuren en starttelling per pomp, actieve alarmen met foutgeschiedenis en met een wachtwoord beveiligde parametertoegang. Handmatige override-bediening ondersteunt inbedrijfstellings- en onderhoudsactiviteiten.
Standaard RS485 Modbus RTU wordt aangesloten op SCADA- of telemetrieapparatuur ter plaatse. Een optionele 4G- of Ethernet-cloudgateway maakt externe toegang mogelijk via een webbrowser of smartphone-app en levert real-time druk, pompstatus, energieverbruik en alarm-pushmeldingen. Operators kunnen de drukinstelpunten op afstand aanpassen aan specifieke systeemvereisten.
De vloerstaande kast maakt gebruik van 1,5–2,0 mm gegalvaniseerde staalplaat met UV-bestendige poedercoating. IP54 is standaard voor pompkamers binnenshuis. IP55 of IP65 is beschikbaar voor buiten- en waterbehandelingsomgevingen. Gefilterde geforceerde luchtventilatie met thermostatische ventilatorregeling houdt de interne temperatuur binnen het werkbereik van de VFD. Voor buiteninstallaties in de tropen of in de woestijn kunnen een zonnescherm en een anticondensatieverwarming worden gespecificeerd. De kabelinvoer vindt plaats via wartelplaten in de kastbasis. De kast is ontworpen en gebouwd volgens IEC 61439-1/2, waarbij alle componenten CE-gemarkeerd zijn en regionale certificeringen beschikbaar zijn.
Vraag 1: Hoe handhaaft de kast een constante druk?
Een druksensor op de hoofdwaterverzamelleiding meet continu de systeemdruk en stuurt een signaal van 4–20 mA naar de controller. Het PID-algoritme van de controller vergelijkt de werkelijke druk met het door de gebruiker ingestelde doel. Als de druk daalt, wordt de uitgangsfrequentie van de VFD verhoogd om de pomp te versnellen. Als de druk stijgt, vertraagt de pomp. Deze regeling met gesloten lus werkt continu en houdt de druk doorgaans binnen ±0,02 MPa van het instelpunt.
Vraag 2: Hoeveel pompen kan één regelkast voor watervoorziening met constante druk regelen?
Standaardconfiguraties ondersteunen 1 tot 6 pompen, waarbij 2 of 3 pompen de meest voorkomende inzet is. In systemen met meerdere pompen drijft een enkele VFD de pomp met variabele snelheid aan, terwijl extra pompen op vaste snelheid starten als de vraag toeneemt. Alle logica voor pompvolgorde, wisseling en foutomschakeling is in de controller ingebouwd.
Vraag 3: Wat is het verschil tussen deze kast en het installeren van afzonderlijke VFD's op elke pomp?
De kast biedt een compleet besturingssysteem – logica voor pompvolgorde, druk-PID-lus, automatische wisseling, foutomschakeling, slaap/waakfunctie en één enkele gebruikersinterface – allemaal vooraf bedraad en in de fabriek getest. Individuele VFD's kunnen de werking van meerdere pompen niet coördineren zonder aanzienlijke externe engineering.
Vraag 4: Kan het systeem met of zonder opslagtank werken?
Beide. Bij het vullen van een tank handhaaft de controller de systeemdruk, terwijl een niveausensor in de tank start/stop-autoriteit biedt. In een directe hoofdconfiguratie handhaaft de controller de lijndruk rechtstreeks op de distributieleidingen, waarbij de pompsnelheid wordt gemoduleerd om aan de vraag van de consument te voldoen, zonder dat er een opslagtank nodig is.
Vraag 5: Welke pomptypes zijn compatibel?
De kast bestuurt standaard driefasige inductiemotoren die worden gebruikt in dompelpompen, verticale meertrapspompen, horizontale centrifugaalpompen met eindaanzuiging en inline boosterpompen, over 380–480 V, 50/60 Hz. Permanente magneetmotoren kunnen ook worden aangedreven met compatibele VFD's.
Vraag 6: Welk vermogensbereik is beschikbaar?
Standaardconfiguraties omvatten 0,75 kW tot 400 kW. De afmetingen van de kast zijn gebaseerd op het aantal pompen, de motorstroom bij volledige belasting van elke pomp en het foutniveau ter plaatse. Onze technici selecteren de VFD, contactors, stroomonderbrekers en railsysteem op basis van uw pompgegevens.
Vraag 7: Welke opties voor monitoring op afstand zijn beschikbaar?
Standaard RS485 Modbus RTU maakt verbinding met SCADA op locatie. Optionele 4G- of Ethernet-gateways zijn gekoppeld aan een cloudplatform en bieden via een webbrowser of smartphone-app toegang tot realtime druk, pompstatus, energieverbruik, foutalarmen en historische gegevens. SMS- of app-pushmeldingen waarschuwen operators voor storingen.
Vraag 8: Welk onderhoud heeft de kast nodig?
Maandelijkse inspectie van deurrubbers en ventilatiefilters. Driemaandelijkse controle van stroomafsluitingen. Jaarlijkse functionele test van veiligheidsvoorzieningen en wissellogica. De VFD-koelventilatoren en DC-tussenkringcondensatoren hebben een levensduur van 5–10 jaar en zijn vervangbaar. De druktransmitter moet jaarlijks worden gekalibreerd.
Vraag 9: Hoe bespaart dit systeem energie vergeleken met traditioneel pompen?
Een pomp met constant toerental en een smoorklep verspilt energie door tegen een kunstmatige beperking in te pompen. De VFD stemt de pompsnelheid rechtstreeks af op de vraag. Omdat het pompvermogen schaalt met de derde macht van de snelheid, trekt een pomp op 80% van de snelheid ongeveer 50% van de energie op volle snelheid. Met de slaapmodus tijdens perioden zonder vraag bereiken installaties doorgaans een energiereductie van 20% tot 40%.
Een gemeentelijk waterschap in een grote Aziatische stad beheerde meer dan 80 secundaire watervoorzieningsstations voor hoogbouwwoningen. Elk station leverde 200 tot 800 appartementen, verdeeld over torens van 18 tot 35 verdiepingen. De bestaande apparatuur was aan het verouderen: sommige stations gebruikten daktanks met vlotterklepvulling, andere gebruikten pompsets met een vast toerental en drukreduceerkleppen. Het stadsbestuur gaf opdracht tot een upgrade om de drukkwaliteit te verbeteren, om volksgezondheidsredenen daktanks te verwijderen en het energieverbruik van de pompen te verminderen.
Elk boosterstation bediende een toren met een duidelijk vraagprofiel: scherpe ochtend- en avondpieken, een gematigde vraag overdag en een bijna nuldebiet 's nachts. De bestaande pompen met vaste snelheid draaiden op volle capaciteit, ongeacht de vraag, en lieten de overtollige druk ontsnappen via drukreduceerkleppen. Hierdoor werd aanzienlijke energie verspild en ontstond er warmte en lawaai in de pompkamers. Daktanks moesten worden verwijderd om aan de nieuwe gezondheidsvoorschriften te voldoen, en de autoriteit eiste dat alle nieuwe stations gegevens moesten rapporteren aan een centraal SCADA-platform. De fysieke ruimte was ook krap: de meeste pompkamers werden achteraf ingebouwd in kelderruimtes met een beperkte plafondhoogte en beperkte toegang.
Na een succesvolle pilot op drie stations heeft de autoriteit gekozen voor fabrieksmatig gebouwde constantedrukkasten. In één enkele behuizing waren de VFD, controller, uitgangsschakelaars voor drie verticale meertrapspompen, drukinterface en HMI-touchscreen ondergebracht – passend bij de footprint van het oude paneel. Dankzij de PID-drukregeling konden de drukreduceerventielen volledig worden verwijderd. De hoofdpomp varieerde in snelheid om aan de vraag te voldoen, waarbij indien nodig extra pompen konden worden gefaseerd. Vannacht sliep het systeem, waarbij de druk werd vastgehouden door een klein membraanvat.
De waterdruk in de appartementen op de bovenste verdieping stabiliseerde zich op het wettelijke minimum, ongeacht de vraag, zonder de overdruk op de lagere verdiepingen die het oude systeem veroorzaakte. Het energieverbruik werd per station gemeten en via Modbus naar de SCADA van de autoriteit verzonden, waardoor operators realtime inzicht kregen en de drukinstelpunten op afstand konden aanpassen aan de specifieke hoogte van elke toren.
Gedurende de eerste fase werden gedurende 18 maanden tweeëndertig constantedrukkasten geïnstalleerd. Elke kast was vooraf geladen met pompgegevens en drukinstelpunten afgestemd op de specifieke toren. Inbedrijfstelling op locatie van de aangesloten netvoeding, pompmotorkabels en de druktransmitter – doorgaans binnen één dag per station voltooid.
● Drukklachten van bewoners op de bovenste verdiepingen in de 32 gemeenschappen zijn binnen drie maanden na ingebruikname tot nul gedaald.
● Het energieverbruik van de pompen daalde met gemiddeld 35% vergeleken met de vorige basislijn met vaste snelheid, waarmee de doelstelling van 25% van de autoriteit werd overschreden.
● Daktanks werden buiten gebruik gesteld en verwijderd, waardoor de bijbehorende kosten voor onderhoud en naleving van de waterkwaliteit werden geëlimineerd.
● Een operationeel team van twee personen beheert nu alle 32 stations op afstand vanuit de centrale SCADA.
● De autoriteit heeft de constante drukkast voor de resterende 50 stations gestandaardiseerd, terwijl fase twee momenteel aan de gang is.
