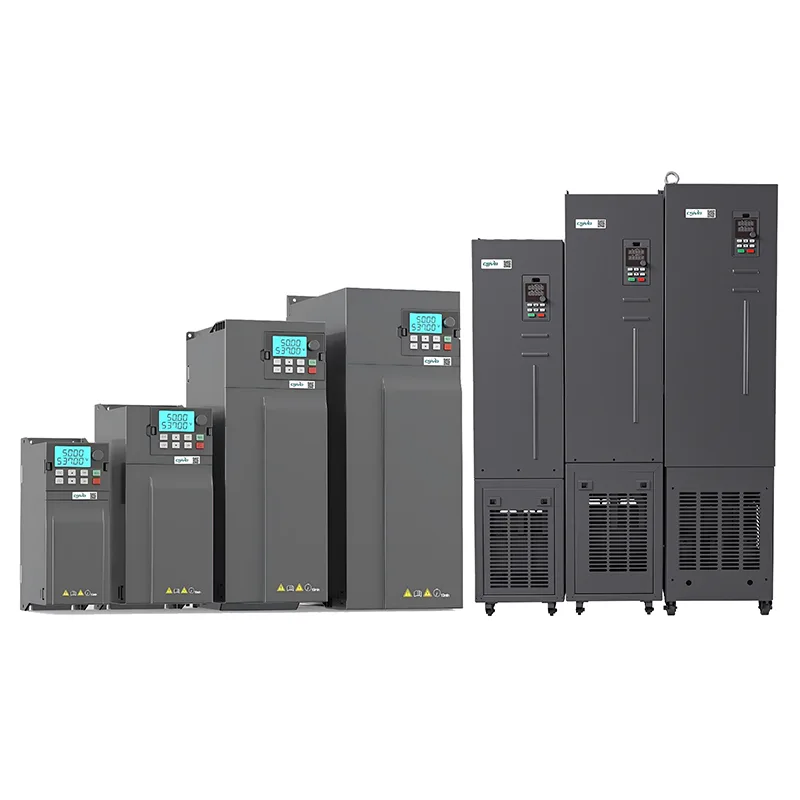

7,5 kW driefasige AC-aandrijfpomp

De CSIVEI 7,5 kW driefasige AC-aandrijfpomp is een krachtige aandrijving ontworpen voor zware industriële toepassingen. Hij is geschikt voor grote ventilatoren, centrifugaalpompen, compressoren en transportbanden voor productielijnen en levert een uitzonderlijk koppel en stabiliteit bij continu gebruik. Deze drive wordt aangedreven door geavanceerde vectorbesturing met gesloten lus en ondersteunt een hoog startkoppel, ingebouwde PLC-functionaliteit, meerdere communicatieprotocollen (Modbus, Profibus optioneel) en een intuïtief LCD-toetsenbord voor realtime monitoring. De IP20-behuizing met optioneel IP40-filter zorgt voor betrouwbaarheid in veeleisende omgevingen. De CSIVEI 11-15kW VFD is ontworpen voor energie-efficiëntie en operationele precisie en is de ideale keuze voor bedrijfskritische motorbesturing in industriële faciliteiten.

Kernparameters en specificaties

Typische toepassingen

De CSIVEI 7,5 kW driefasige AC-aandrijfpomp is ontworpen voor zware industriële toepassingen die een hoog startkoppel en continu gebruik vereisen:

●  Grote pompen – irrigatiepompen, drainagepompen, hoofdwatervoorzieningspompen

●  Centrifugaalcompressoren – industriële luchtcompressoren, koelsystemen

●  HVAC-koelers – schroefkoelers, centrifugaalkoelers, grote luchtbehandelingsmachines

●  Mijnbouwapparatuur – mestpompen, ventilatoren, brekers

●  Metaalbewerkingsmachines – draaibanken, freesmachines, persen

Met geavanceerde vectorbesturing en meerdere communicatieopties kan het naadloos worden geïntegreerd in geautomatiseerde productielijnen.

Naadloze communicatie en integratie

De CSIVEI VFD-serie is ontworpen voor moderne industriële automatisering en biedt flexibele communicatieopties om moeiteloos te integreren in PLC-gebaseerde besturingssystemen.

Ingebouwde Modbus RTU – Standaard op alle modellen, waardoor eenvoudige aansluiting op HMI's, PLC's en SCADA-systemen via RS485 mogelijk is. Er kunnen maximaal 247 aandrijvingen op een enkele bus in een netwerk worden opgenomen voor gecentraliseerde bewaking en besturing.

Optionele veldbusmodules – Breid de communicatiemogelijkheden uit met optionele modules voor Profibus DP, Profinet, Ethernet/IP, CANopen en DeviceNet, waardoor compatibiliteit met grote automatiseringsplatforms wordt gegarandeerd.

Analoge en digitale I/O – Configureerbare ingangen (0-10V, 4-20mA) en relaisuitgangen maken flexibele integratie met sensoren, controllers en externe alarmen mogelijk zonder extra hardware.

PLC-functionaliteit – Bepaalde modellen beschikken over ingebouwde programmeerbare logische mogelijkheden, waardoor eenvoudige logische besturing en vergrendeling direct binnen de omvormer mogelijk zijn, waardoor de behoefte aan externe controllers wordt verminderd.

Veelgestelde vragen

Hoe kies ik de juiste VFD voor mijn motor?

Een paar dingen om te overwegen:

Motorvermogen: de VFD moet overeenkomen met of iets groter zijn dan het motorvermogen.

Ingangsspanning: eenfasig 230 V of driefasig 400 V, zorg ervoor dat deze overeenkomt met uw voeding.

Belastingstype: belastingen met een constant koppel, zoals transportbanden of extruders, hebben meestal een VFD nodig met een formaat van 100–120% van het motorvermogen. Variabele koppelbelastingen zoals ventilatoren en pompen kunnen vaak een VFD gebruiken die is afgestemd op het motorvermogen, waardoor u energiebesparingen kunt realiseren.

Omgeving: voor stoffige, vochtige of buitenlocaties kiest u voor een hogere IP-classificatie (IP40, IP54, IP66) of plaatst u de schijf in een beschermde behuizing.

Communicatie – als u met een PLC of SCADA moet praten, controleer dan of de omvormer uw protocol ondersteunt (Modbus RTU is standaard; Profibus, Ethernet/IP, etc. zijn optioneel).

CSIVEI heeft ook een maattool en technische ondersteuning als u een second opinion wilt.

Welke communicatieprotocollen worden ondersteund?

Alle CSIVEI-drives worden standaard geleverd met Modbus RTU via RS485. Optionele modules zijn beschikbaar voor Profibus DP, Profinet, Ethernet/IP, CANopen en DeviceNet. Hiermee kunt u integreren met grote PLC- en SCADA-systemen voor bewaking op afstand, parameterwijzigingen en gecentraliseerde besturing.

Welke beveiligingen zijn in de schijf ingebouwd?

CSIVEI-drives zijn voorzien van een solide reeks beveiligingen: overspanning, onderspanning, overstroom, kortsluiting, overtemperatuur (koellichaam), faseverlies op ingang of uitgang, en motoroverbelasting (elektronische thermische overbelasting, I²t). Deze zorgen ervoor dat alles betrouwbaar blijft draaien en dat de levensduur van de apparatuur wordt verlengd.

Hoe los ik veelvoorkomende fouten op?

De omvormer toont foutcodes op het toetsenbord voor een snelle diagnose:

● OC (overstroom) – controleer op kortsluiting, problemen met de motorwikkeling of een te korte acceleratietijd

●  OV (overspanning) – controleer de remweerstand (indien gebruikt) of de vertragingstijd is te kort

●  UV (onderspanning) – controleer ingangsvermogen en bedrading

●  OH (te hoge temperatuur) – controleer de koelventilator, de omgevingstemperatuur en de montagespeling

●  OL (overbelasting) – controleer de motorbelasting, verhoog de acceleratietijd of overweeg om de schijf te vergroten

●  De handleiding bevat een volledige foutcodetabel met gedetailleerde stappen. Als er nog steeds iets niet klopt, kan de technische ondersteuning van CSIVEI helpen.

Wordt de VFD geleverd met garantie en technische ondersteuning?

Ja. Onze schijven worden standaard geleverd met een garantie van 18 maanden vanaf de productiedatum (of 12 maanden vanaf de installatie, afhankelijk van welke datum later valt). Voor kritische toepassingen zijn uitgebreide garantieopties beschikbaar. Wereldwijde technische ondersteuning is beschikbaar via e-mail, telefoon en online bronnen; gebruikershandleidingen, toepassingsgidsen en configuratiesoftware zijn allemaal inbegrepen.

Klant geval

Een meubelproductiefaciliteit had een nauwkeurige luchtstroomcontrole nodig voor het stofopvangsysteem. Het continu draaien van ventilatoren op volle snelheid was inefficiënt en veroorzaakte overmatig geluid.

Oplossing: Er werd een CSIVEI driefasige AC-aandrijfpomp van 7,5 kW geïnstalleerd op de hoofdafzuigventilator, waarbij een druksensor de kanaaldruk bewaakt om de ventilatorsnelheid te regelen.

Resultaten:

1. De ventilatorsnelheid wordt automatisch aangepast aan de vraag naar stofopvang

2. Energiebesparing van 45% bij gedeeltelijke belasting

3.Geluidsniveau verminderd met 12 dB, waardoor de werkomstandigheden verbeteren

4. Verminderde mechanische slijtage van ventilatorlagers en riemen

5. Het systeem voldoet nu aan zowel de milieudoelstellingen als de operationele efficiëntiedoelstellingen.
