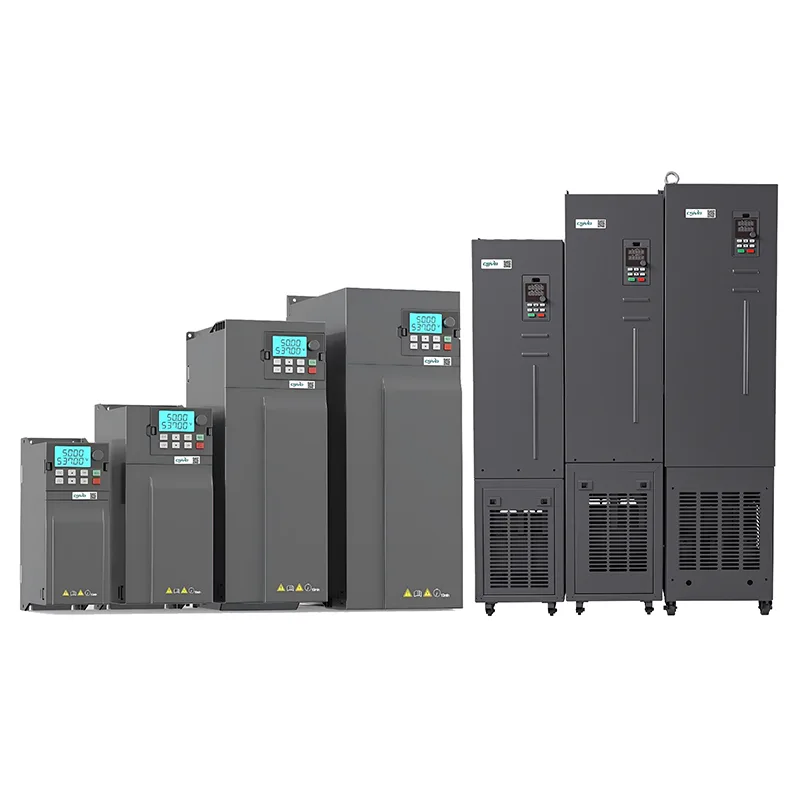

55kw driefasige 380V VFD HAVC

De CSIVEI 55kw driefasige 380V VFD HAVC is ontworpen voor middelzware tot zware industriële toepassingen die robuust vermogen en precisie vereisen. Deze drive is voorzien van geavanceerde vectorregeling met gesloten lus, levert 150% startkoppel bij 0,5 Hz en ondersteunt zowel SVC- als V/F-besturingsmodi. Ingebouwde PLC-functionaliteit, meerdere communicatieprotocollen (Modbus, Profibus, Ethernet/IP optioneel) en een intuïtief LCD-toetsenbord zorgen voor een naadloze integratie in geautomatiseerde systemen. Het is geschikt voor compressoren, grote ventilatoren, mixers en pompen.

Kernparameters en specificaties

Typische toepassingen

De CSIVEI 55kw driefasige 380V VFD HAVC levert robuuste prestaties voor zware industriële apparatuur die continu gebruik vereist:

●  Grote pompen – hoofdwatervoorzieningspompen, industriële koelpompen

●  Industriële ventilatoren – mijnventilatie, ventilatoren voor cementfabrieken, stofafscheiders

●  Compressoren – grote luchtcompressoren, stikstofcompressoren

●  Mixers – betonmixers, chemische reactoren, pulpmixers

● Centrifuges – suikercentrifuges, oliecentrifuges, karaffen

Met versterkte koeling en harmonische mitigatiefuncties zorgt het voor een betrouwbare werking in zware omgevingen.

Gebruiksvriendelijke bediening en eenvoudige installatie

De CSIVEI VFD-serie geeft prioriteit aan gebruiksgemak, verkort de installatietijd en vereenvoudigt de dagelijkse bediening voor ingenieurs en onderhoudspersoneel.

Intuïtief toetsenbord – Het LED/LCD-toetsenbord biedt een duidelijke parameterweergave en snelle navigatie. Parametergroepen zijn logisch georganiseerd en meertalige ondersteuning zorgt voor toegankelijkheid voor wereldwijde gebruikers.

Quick Start Wizard – Stapsgewijze installatie begeleidt gebruikers binnen enkele minuten door de basisparameterconfiguratie. Vooraf geconfigureerde applicatiemacro's (ventilator/pomp, transportband, constant koppel) maken installatie met één druk op de knop mogelijk voor veelvoorkomende toepassingen.

Functie voor het kopiëren van parameters – Upload parameters van één schijf naar het toetsenbord en download deze naar meerdere schijven, waardoor de insteltijd voor systemen met meerdere schijven aanzienlijk wordt verkort en een consistente configuratie wordt gegarandeerd.

Verwijderbaar toetsenbord – Het toetsenbord kan op afstand worden gemonteerd met behulp van een verlengkabel, waardoor gemakkelijke bediening vanaf de deuren van het bedieningspaneel of op externe locaties mogelijk is.

Compact ontwerp – De ruimtebesparende voetafdruk maakt montage naast elkaar mogelijk, waardoor de paneeldichtheid wordt gemaximaliseerd en de vereisten voor kastafmetingen worden verminderd.

Veelgestelde vragen

Hoe kies ik de juiste VFD voor mijn motor?

Een paar dingen om te overwegen:

●  Motorvermogen: de VFD moet overeenkomen met of iets groter zijn dan het motorvermogen.

●  Ingangsspanning: eenfasig 230 V of driefasig 400 V, zorg ervoor dat deze overeenkomt met uw voeding.

●  Belastingstype: belastingen met een constant koppel, zoals bij transportbanden of extruders, hebben meestal een VFD nodig met een formaat van 100–120% van het motorvermogen. Variabele koppelbelastingen zoals ventilatoren en pompen kunnen vaak een VFD gebruiken die is afgestemd op het motorvermogen, waardoor u energiebesparingen kunt realiseren.

●  Omgeving: voor stoffige, vochtige of buitenlocaties kiest u voor een hogere IP-classificatie (IP40, IP54, IP66) of plaatst u de schijf in een beschermde behuizing.

●  Communicatie: als u met een PLC of SCADA moet praten, controleer dan of de omvormer uw protocol ondersteunt (Modbus RTU is standaard; Profibus, Ethernet/IP, etc. zijn optioneel).

●  CSIVEI heeft ook een dimensioneringstool en technische ondersteuning als u een second opinion wilt.

Kan ik een enkelfasige VFD met ingang gebruiken met een driefasige motor?

Ja. De enkelfasige 230V-aandrijvingen van CSIVEI nemen enkelfasige ingangs- en uitgangsdriefasige stroom naar de motor. Het is een gebruikelijke opstelling als er alleen eenfasige stroom beschikbaar is, maar u de efficiëntie en betrouwbaarheid van een driefasige motor wilt. Zorg ervoor dat de spanning van de motor overeenkomt met de uitvoer van de frequentieregelaar: 230 V driefasig.

Heb ik een externe remweerstand nodig?

Het hangt ervan af. Als je snel moet afremmen of als de lading een hoge traagheid heeft, zoals centrifuges, kranen, takels of wikkelaars, dan heb je er inderdaad een nodig. Op omvormers met een interne remeenheid verwerkt de weerstand de regeneratieve energie om overspanningsfouten te voorkomen en de stoptijden te verkorten. Voor ventilatoren en pompen met een langzamere vertraging kun je dit meestal overslaan.

Welke communicatieprotocollen worden ondersteund?

Alle CSIVEI-drives worden standaard geleverd met Modbus RTU via RS485. Optionele modules zijn beschikbaar voor Profibus DP, Profinet, Ethernet/IP, CANopen en DeviceNet. Hiermee kunt u integreren met grote PLC- en SCADA-systemen voor bewaking op afstand, parameterwijzigingen en gecentraliseerde besturing.

Hoe stel ik de schijf voor de eerste keer in?

CSIVEI-schijven hebben een Quick Start Wizard die u in een paar minuten door de essentiële zaken leidt:

Voer de gegevens op het typeplaatje van de motor in (vermogen, spanning, stroom, frequentie, toerental), kies een applicatiemacro (ventilator/pomp, transportband, constant koppel), stel de acceleratie- en deceleratietijden in, kies de frequentiebron (toetsenbord, analoge ingang, communicatie) en voer autotuning uit om de motorregeling te optimaliseren. De handleiding bevat alle details en het toetsenbord is afneembaar, zodat u het indien nodig op afstand kunt bedienen.
