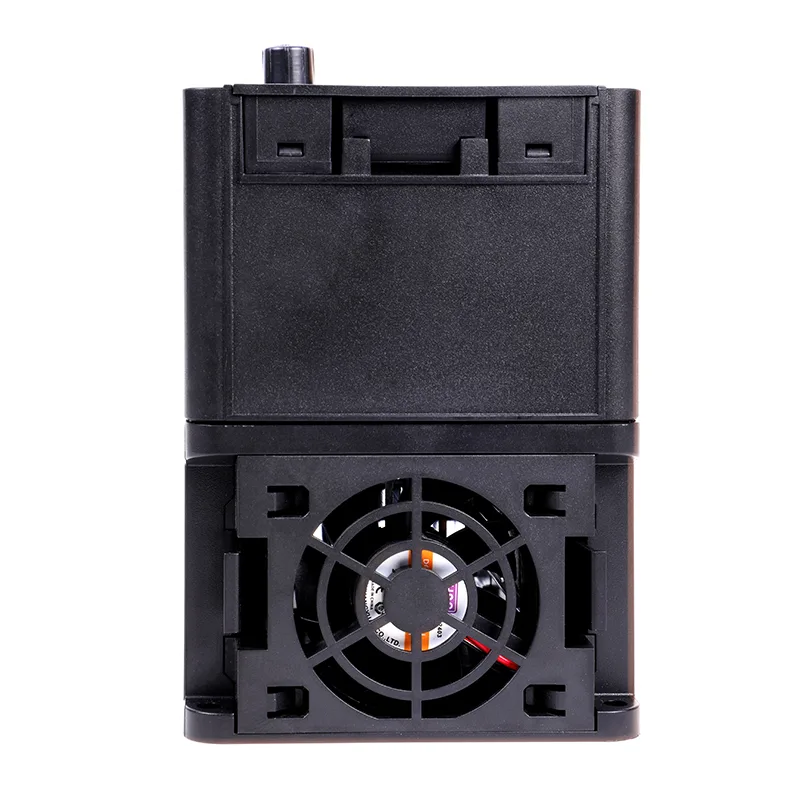

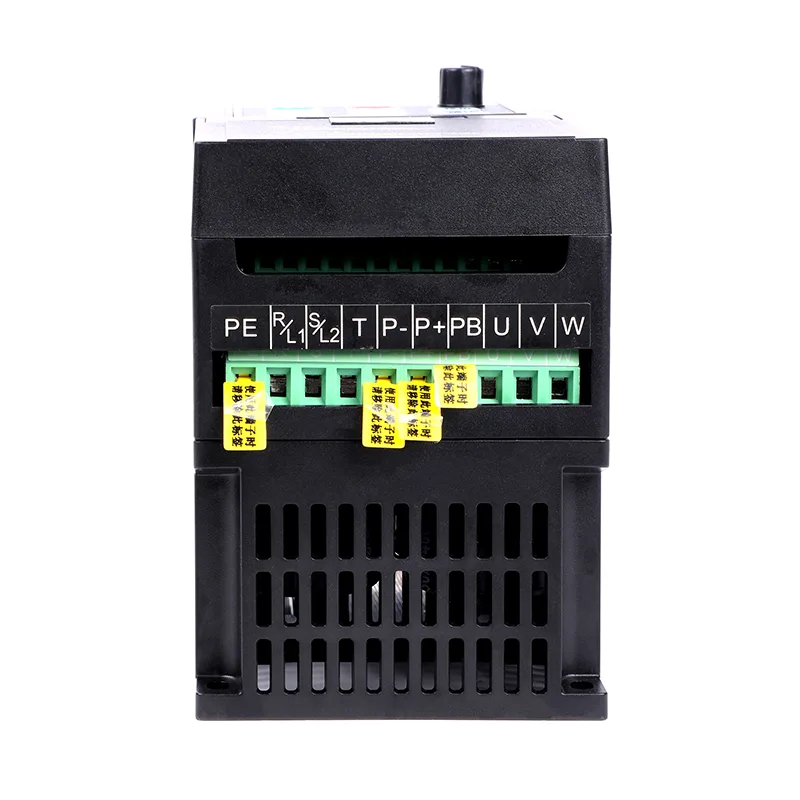

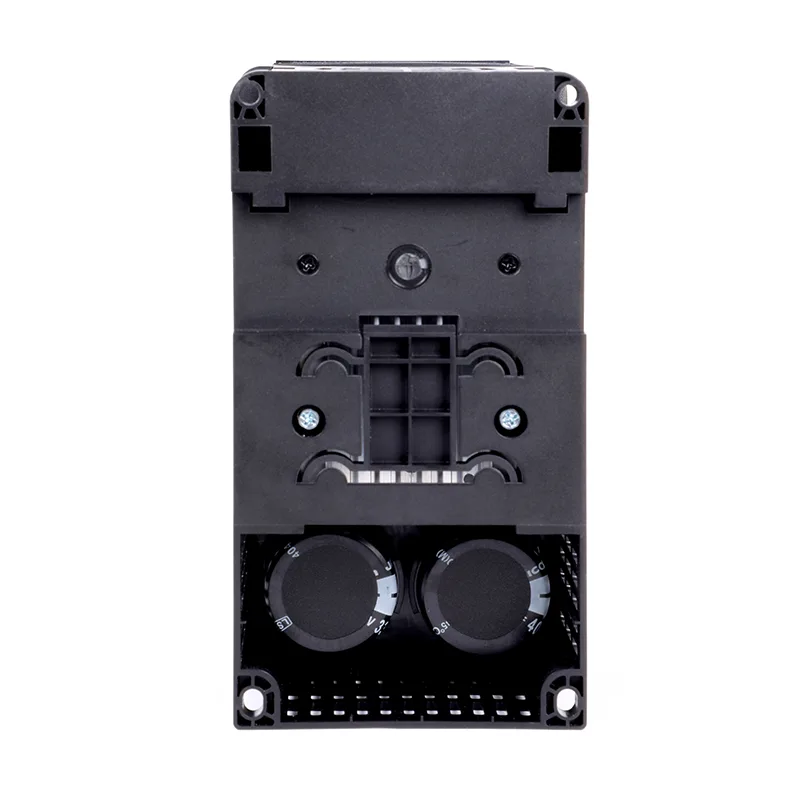

De CSIVEI 30 pk 22 kW VFD 3-fase variabele snelheidsaandrijving is een veelzijdige instapaandrijving voor driefasige motorbesturing. Ontworpen voor kleine industriële apparatuur, werkplaatsmachines en lichte automatiseringstaken, biedt het betrouwbare prestaties in een compact formaat. Met zowel V/F- als sensorloze vectorbesturingsmodi, ingebouwde PID-controller en ondersteuning voor extern toetsenbord of bediening op afstand. De IP20-behuizing met zij-aan-zij-montagemogelijkheid maakt een efficiënte paneelinstallatie mogelijk. Met eenvoudige parameterconfiguratie en robuuste constructie biedt de CSIVEI 115-132kw 3-fase 380V VFD een solide basis voor basistoepassingen voor motortoerentalregeling.
De CSIVEI 30 PK 22 kW VFD 3-fase variabele snelheidsaandrijving is ontworpen voor ultrazware industriële toepassingen die extreme betrouwbaarheid vereisen:
● Mijnbouw en mineralen – maalmolens, brekers, slurrypompen
● Water en afvalwater – grote opvoerstations, beluchtingsblazers, afvalwaterpompen
● Olie en gas – pijpleidingpompen, overdracht van ruwe olie, gascompressie
● Maritiem – voortstuwingsschroeven, boegschroeven, dekmachines
● Grote ventilatoren – tunnelventilatie, windtunnelventilatoren, hoogovenventilatoren
De robuuste constructie en actieve front-end-opties zorgen ervoor dat wordt voldaan aan netwerkcodes en harmonische normen.

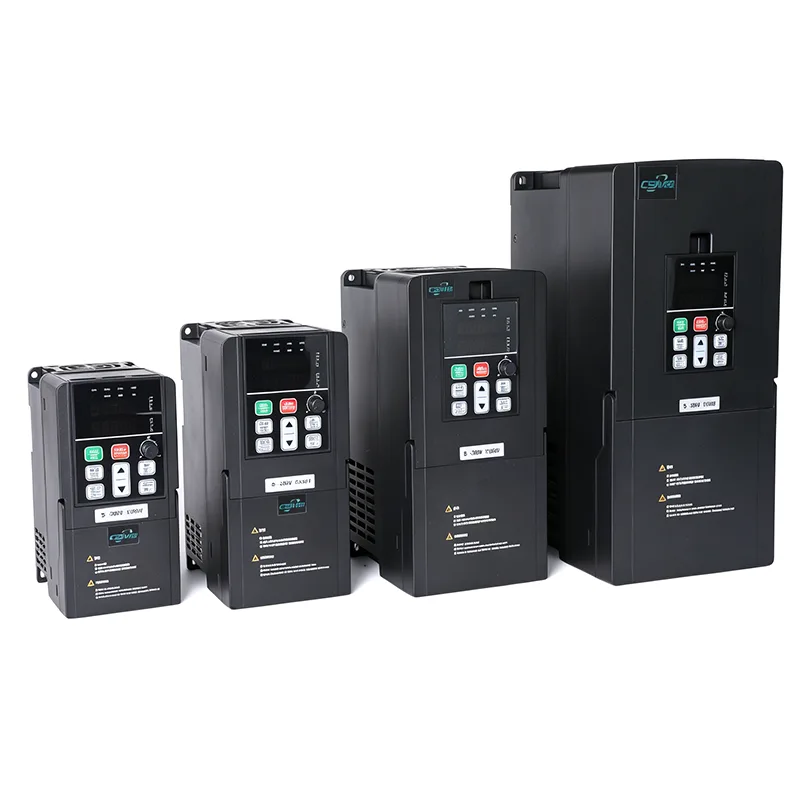

De CSIVEI VFD-serie geeft prioriteit aan gebruiksgemak, verkort de installatietijd en vereenvoudigt de dagelijkse bediening voor ingenieurs en onderhoudspersoneel.
Intuïtief toetsenbord – Het LED/LCD-toetsenbord biedt een duidelijke parameterweergave en snelle navigatie. Parametergroepen zijn logisch georganiseerd en meertalige ondersteuning zorgt voor toegankelijkheid voor wereldwijde gebruikers.
Quick Start Wizard – Stapsgewijze installatie begeleidt gebruikers binnen enkele minuten door de basisparameterconfiguratie. Vooraf geconfigureerde applicatiemacro's (ventilator/pomp, transportband, constant koppel) maken installatie met één druk op de knop mogelijk voor veelvoorkomende toepassingen.
Functie voor het kopiëren van parameters – Upload parameters van één schijf naar het toetsenbord en download deze naar meerdere schijven, waardoor de insteltijd voor systemen met meerdere schijven aanzienlijk wordt verkort en een consistente configuratie wordt gegarandeerd.
Verwijderbaar toetsenbord – Het toetsenbord kan op afstand worden gemonteerd met behulp van een verlengkabel, waardoor gemakkelijke bediening vanaf de deuren van het bedieningspaneel of op externe locaties mogelijk is.
Compact ontwerp – De ruimtebesparende voetafdruk maakt montage naast elkaar mogelijk, waardoor de paneeldichtheid wordt gemaximaliseerd en de vereisten voor kastafmetingen worden verminderd.
Hoe kies ik de juiste 30 pk 22 kW VFD 3-fase variabele snelheidsaandrijving voor mijn motor?
Een paar dingen om te overwegen:
Motorvermogen: de VFD moet overeenkomen met of iets groter zijn dan het motorvermogen.
Ingangsspanning: eenfasig 230 V of driefasig 400 V, zorg ervoor dat deze overeenkomt met uw voeding.
Belastingstype: belastingen met een constant koppel, zoals transportbanden of extruders, hebben meestal een VFD nodig met een formaat van 100–120% van het motorvermogen. Variabele koppelbelastingen zoals ventilatoren en pompen kunnen vaak een VFD gebruiken die is afgestemd op het motorvermogen, waardoor u energiebesparingen kunt realiseren.
Omgeving: voor stoffige, vochtige of buitenlocaties kiest u voor een hogere IP-classificatie (IP40, IP54, IP66) of plaatst u de schijf in een beschermde behuizing.

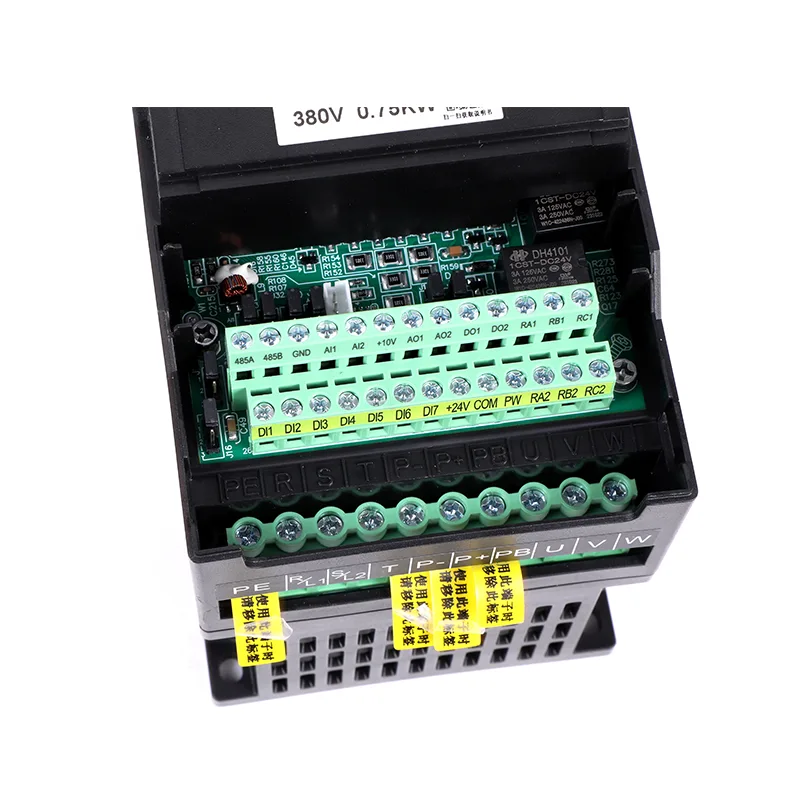

Communicatie – als u met een PLC of SCADA moet praten, controleer dan of de omvormer uw protocol ondersteunt (Modbus RTU is standaard; Profibus, Ethernet/IP, etc. zijn optioneel).
CSIVEI heeft ook een maattool en technische ondersteuning als u een second opinion wilt.
Hoe los ik veelvoorkomende fouten op?
De omvormer toont foutcodes op het toetsenbord voor een snelle diagnose:
● OC (overstroom) – controleer op kortsluiting, problemen met de motorwikkeling of een te korte acceleratietijd
● OV (overspanning) – controleer de remweerstand (indien gebruikt) of de vertragingstijd is te kort
● UV (onderspanning) – controleer ingangsvermogen en bedrading

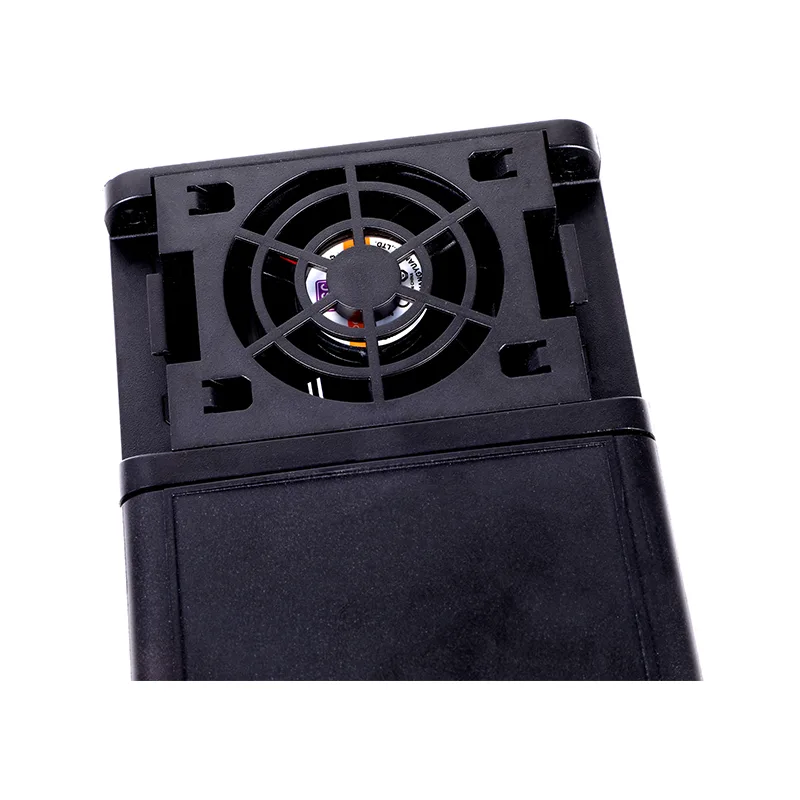

● OH (te hoge temperatuur) – controleer de koelventilator, de omgevingstemperatuur en de montagespeling
● OL (overbelasting) – controleer de motorbelasting, verhoog de acceleratietijd of overweeg om de schijf te vergroten
● De handleiding bevat een volledige foutcodetabel met gedetailleerde stappen. Als er nog steeds iets niet klopt, kan de technische ondersteuning van CSIVEI helpen.
Wat is de typische levensduur van een VFD en hoe onderhoud ik deze?
Met de juiste installatie en omstandigheden kan een VFD 10 tot 15 jaar meegaan. Belangrijk onderhoud: houd de behuizing schoon: ophoping van stof vermindert de koelingsefficiëntie; controleer de koelventilatoren (gaan doorgaans 3 tot 7 jaar mee; vervang indien luidruchtig of defect); inspecteer de condensatoren van de DC-bus – deze verouderen met de tijd en de temperatuur – als de schijf langer dan twee jaar is opgeslagen, herplaats dan de doppen voordat u deze inschakelt; omgevingstemperatuur bewaken; maak af en toe een back-up van parameters naar het toetsenbord of externe opslag. Een snelle inspectie elke 6 tot 12 maanden helpt verrassingen te voorkomen.
Hoe stel ik de schijf voor de eerste keer in?
CSIVEI-schijven hebben een Quick Start Wizard die u in een paar minuten door de essentiële zaken leidt:
Voer de gegevens op het typeplaatje van de motor in (vermogen, spanning, stroom, frequentie, toerental), kies een applicatiemacro (ventilator/pomp, transportband, constant koppel), stel de acceleratie- en deceleratietijden in, kies de frequentiebron (toetsenbord, analoge ingang, communicatie) en voer autotuning uit om de motorregeling te optimaliseren. De handleiding bevat alle details en het toetsenbord is afneembaar, zodat u het indien nodig op afstand kunt bedienen.
Kan ik een enkelfasige VFD met ingang gebruiken met een driefasige motor?
Ja. De enkelfasige 230V-aandrijvingen van CSIVEI nemen enkelfasige ingangs- en uitgangsdriefasige stroom naar de motor. Het is een gebruikelijke opstelling als er alleen eenfasige stroom beschikbaar is, maar u de efficiëntie en betrouwbaarheid van een driefasige motor wilt. Zorg ervoor dat de spanning van de motor overeenkomt met de uitvoer van de frequentieregelaar: 230 V driefasig.
Een grote landbouwcoöperatie exploiteerde meerdere irrigatiepompen om verschillende gewaszones te bedienen. Handmatige klepaanpassingen en pompen met een vast toerental resulteerden in een inefficiënte watertoevoer en hoge energiekosten.
Oplossing: CSIVEI 30 pk 22 kW VFD 3-fasen aandrijvingen met variabele snelheid werden geïnstalleerd op twee hoofdpompen, waarbij een centrale controller de pompvolgorde beheert op basis van de zonevraag. De ingebouwde PID van de aandrijving zorgde voor een constante druk in het distributienetwerk.
● Waterdruk geoptimaliseerd voor verschillende irrigatiemethoden (druppelen versus sproeien)
● Het energieverbruik daalde met 28% tijdens het groeiseizoen
● Verminderde waterslag en leidingspanning, waardoor de levensduur van de infrastructuur wordt verlengd
● Bewaking op afstand maakt realtime aanpassingen via een mobiel apparaat mogelijk
● De coöperatie heeft sindsdien gestandaardiseerd op CSIVEI-aandrijvingen voor alle nieuwe pompinstallaties.
