De belangrijkste kenmerken zijn onder meer een hoge overbelastingscapaciteit, ingebouwde DC-reactor voor harmonische beperking, meerdere communicatie-interfaces en configureerbare I/O-uitbreiding. De robuuste behuizing met versterkt koelsysteem zorgt voor een betrouwbare werking in industriële omgevingen met hoge temperaturen.
De CSIVEI 15HP 11kw VFD Frequency Drive Pump VFD combineert energiebesparende mogelijkheden met intelligente beveiligingsfuncties en maximaliseert de uptime van het systeem en de operationele efficiëntie voor toepassingen met groot vermogen.
De CSIVEI 15HP 11kw VFD frequentie-aangedreven pomp VFD levert robuuste prestaties voor zware industriële apparatuur die continu gebruik vereist:
● Grote pompen – hoofdwatervoorzieningspompen, industriële koelpompen
● Industriële ventilatoren – mijnventilatie, ventilatoren voor cementfabrieken, stofafscheiders
● Compressoren – grote luchtcompressoren, stikstofcompressoren
● Mixers – betonmixers, chemische reactoren, pulpmixers
● Centrifuges – suikercentrifuges, oliecentrifuges, karaffen
Met versterkte koeling en harmonische mitigatiefuncties zorgt het voor een betrouwbare werking in zware omgevingen.
De CSIVEI VFD-serie is gebouwd om veeleisende industriële omgevingen te weerstaan en bevat meerdere beveiligingsmechanismen om een continue werking en een langere levensduur te garanderen.
Uitgebreide motorbeveiliging – Geïntegreerde bescherming omvat bescherming tegen overspanning, onderspanning, overstroom, overtemperatuur, faseverlies en kortsluiting. De omvormer schakelt automatisch uit of beperkt de output om schade aan zowel de omvormer als de aangesloten motor te voorkomen.

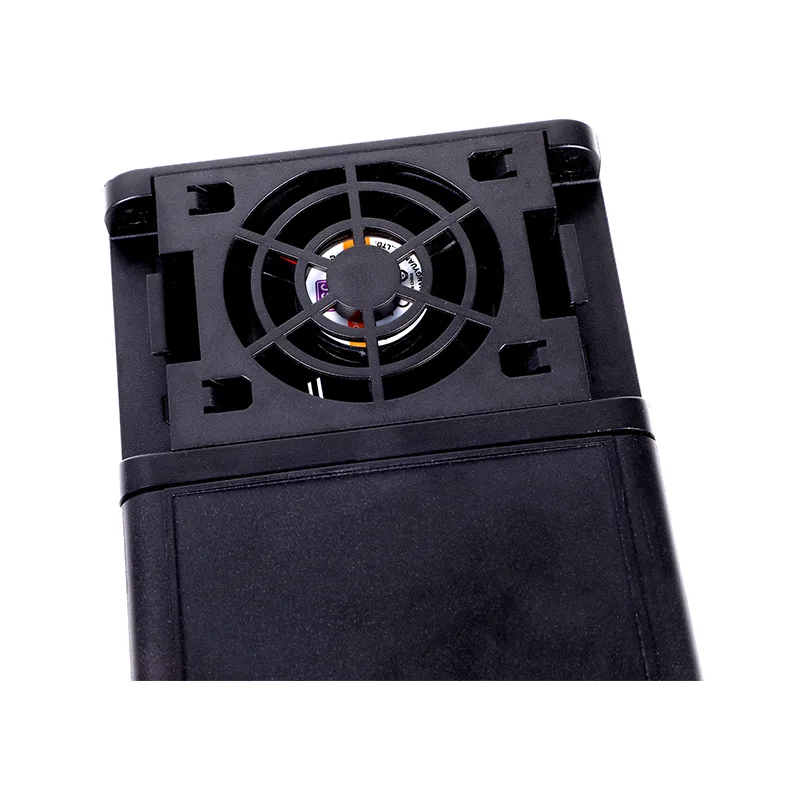

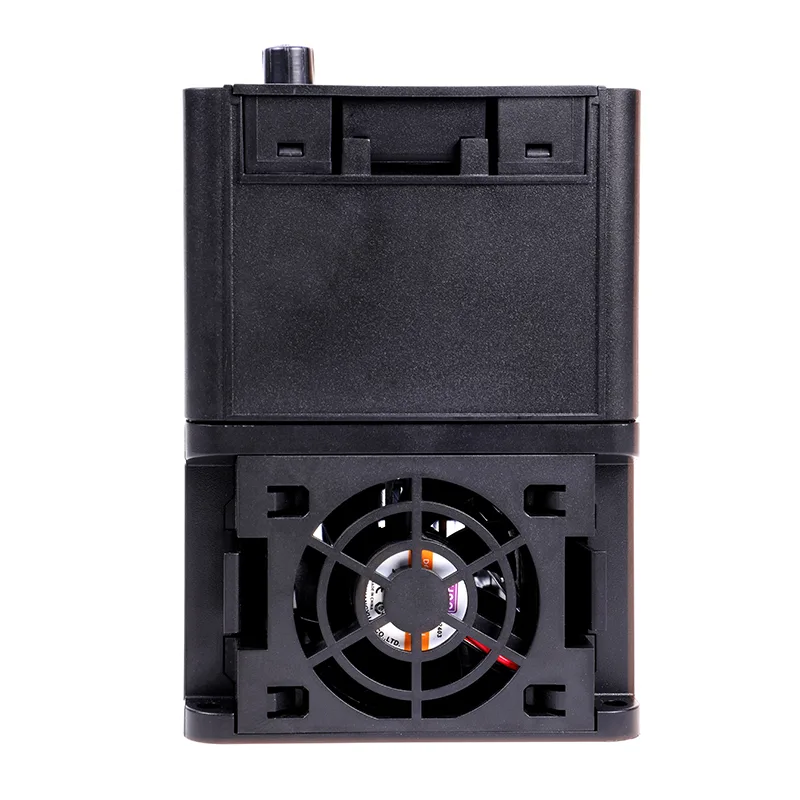

Thermisch beheer – Intelligente ventilatorregeling past de koeling aan op basis van de interne temperatuur en belastingsomstandigheden, waardoor het geluid wordt geminimaliseerd en de levensduur van de ventilator wordt verlengd. Krachtige modellen zijn voorzien van versterkte koellichamen voor verbeterde thermische dissipatie.
Milieubescherming – Standaard IP20-behuizing geschikt voor installatie in een schakelbord. Optionele IP40/IP54/IP66-behuizingen zijn beschikbaar voor toepassingen in stoffige, vochtige of schoongespoelde omgevingen. Conformele coating op PCB's biedt extra bescherming tegen vocht en verontreinigingen.
Ingebouwd EMC-filter – Bepaalde modellen zijn voorzien van een geïntegreerd elektromagnetisch compatibiliteitsfilter, waardoor de naleving van CE- en andere EMC-normen wordt vereenvoudigd en de installatiekosten worden verlaagd.
Wat is het verschil tussen V/F-besturing en vectorbesturing?
V/F-regeling handhaaft een vaste spanning-frequentieverhouding. Het is prima voor ventilatoren, pompen en algemene toepassingen waarbij nauwkeurige snelheidsregeling niet van cruciaal belang is. Vectorregeling scheidt flux en koppel, zodat u ze onafhankelijk kunt regelen, waardoor u een hoger startkoppel (tot 150% bij 0,5 Hz) en een betere snelheidsnauwkeurigheid krijgt. Sensorloze vector heeft geen encoder nodig; vector met gesloten lus doet dat wel, en het verhoogt de snelheidsnauwkeurigheid tot 0,1%. De meeste CSIVEI-schijven ondersteunen beide, dus u kunt kiezen welke het beste bij uw toepassing past.
Hoe kies ik de juiste VFD voor mijn motor?
Een paar dingen om te overwegen:
● Motorvermogen: de VFD moet overeenkomen met of iets groter zijn dan het motorvermogen.
● Ingangsspanning: eenfasig 230 V of driefasig 400 V, zorg ervoor dat deze overeenkomt met uw voeding.
● Belastingstype: belastingen met een constant koppel, zoals bij transportbanden of extruders, hebben meestal een VFD nodig met een formaat van 100–120% van het motorvermogen. Variabele koppelbelastingen zoals ventilatoren en pompen kunnen vaak een VFD gebruiken die is afgestemd op het motorvermogen, waardoor u energiebesparingen kunt realiseren.
● Omgeving: voor stoffige, vochtige of buitenlocaties kiest u voor een hogere IP-classificatie (IP40, IP54, IP66) of plaatst u de schijf in een beschermde behuizing.
● Communicatie: als u met een PLC of SCADA moet praten, controleer dan of de omvormer uw protocol ondersteunt (Modbus RTU is standaard; Profibus, Ethernet/IP, etc. zijn optioneel).
● CSIVEI heeft ook een dimensioneringstool en technische ondersteuning als u een second opinion wilt.
Kan ik een enkelfasige VFD met ingang gebruiken met een driefasige motor?
Ja. De enkelfasige 230V-aandrijvingen van CSIVEI nemen enkelfasige ingangs- en uitgangsdriefasige stroom naar de motor. Het is een gebruikelijke opstelling als er alleen eenfasige stroom beschikbaar is, maar u de efficiëntie en betrouwbaarheid van een driefasige motor wilt. Zorg ervoor dat de spanning van de motor overeenkomt met de uitvoer van de frequentieregelaar: 230 V driefasig.
Heb ik een externe remweerstand nodig?
Het hangt ervan af. Als je snel moet afremmen of als de lading een hoge traagheid heeft, zoals centrifuges, kranen, takels of wikkelaars, dan heb je er inderdaad een nodig. Op omvormers met een interne remeenheid verwerkt de weerstand de regeneratieve energie om overspanningsfouten te voorkomen en de stoptijden te verkorten. Voor ventilatoren en pompen met een langzamere vertraging kun je dit meestal overslaan.
Welke communicatieprotocollen worden ondersteund?
Alle CSIVEI-drives worden standaard geleverd met Modbus RTU via RS485. Optionele modules zijn beschikbaar voor Profibus DP, Profinet, Ethernet/IP, CANopen en DeviceNet. Hiermee kunt u integreren met grote PLC- en SCADA-systemen voor bewaking op afstand, parameterwijzigingen en gecentraliseerde besturing.
Hoe stel ik de schijf voor de eerste keer in?
CSIVEI-schijven hebben een Quick Start Wizard die u in een paar minuten door de essentiële zaken leidt:
Voer de gegevens op het typeplaatje van de motor in (vermogen, spanning, stroom, frequentie, toerental), kies een applicatiemacro (ventilator/pomp, transportband, constant koppel), stel de acceleratie- en deceleratietijden in, kies de frequentiebron (toetsenbord, analoge ingang, communicatie) en voer autotuning uit om de motorregeling te optimaliseren. De handleiding bevat alle details en het toetsenbord is afneembaar, zodat u het indien nodig op afstand kunt bedienen.
Welke beveiligingen zijn in de schijf ingebouwd?
CSIVEI-drives zijn voorzien van een solide reeks beveiligingen: overspanning, onderspanning, overstroom, kortsluiting, overtemperatuur (koellichaam), faseverlies op ingang of uitgang, en motoroverbelasting (elektronische thermische overbelasting, I²t). Deze zorgen ervoor dat alles betrouwbaar blijft draaien en dat de levensduur van de apparatuur wordt verlengd.
Kan ik meerdere motoren vanaf één VFD laten draaien?
Ja, u kunt meerdere motoren parallel laten draaien vanaf één enkele aandrijving, zolang: het totale stroomverbruik binnen het uitgangsvermogen van de aandrijving blijft, elke motor zijn eigen thermische overbelastingsbeveiliging heeft en u V/F-regeling gebruikt (vectorregeling wordt niet aanbevolen voor opstellingen met meerdere motoren). Dit is gebruikelijk bij ventilatorarrays, transportbandsecties of pompstations waar motoren samen op dezelfde snelheid draaien.
Hoe los ik veelvoorkomende fouten op?
De omvormer toont foutcodes op het toetsenbord voor een snelle diagnose:
● OC (overstroom) – controleer op kortsluiting, problemen met de motorwikkeling of een te korte acceleratietijd
● OV (overspanning) – controleer de remweerstand (indien gebruikt) of de vertragingstijd is te kort
● UV (onderspanning) – controleer ingangsvermogen en bedrading
● OH (te hoge temperatuur) – controleer de koelventilator, de omgevingstemperatuur en de montagespeling
● OL (overbelasting) – controleer de motorbelasting, verhoog de acceleratietijd of overweeg om de schijf te vergroten
De handleiding bevat een volledige foutcodetabel met gedetailleerde stappen. Als er nog steeds iets niet klopt, kan de technische ondersteuning van CSIVEI helpen.
Hoe bespaart de VFD energie?
Voor belastingen met een variabel koppel, zoals ventilatoren en pompen, volgt het vermogen de affiniteitswetten: het is evenredig met de derde macht van snelheid. Door de snelheid met 20% te verlagen, wordt het energieverbruik met ongeveer 50% verminderd. De automatische energieoptimalisatie (AEO)-functie verlaagt de spanning zodat deze overeenkomt met de werkelijke belasting, voor extra besparingen. De slaapmodus schakelt de motor ook uit tijdens perioden met weinig vraag, waardoor het stroomverbruik bij inactiviteit wordt geëlimineerd.
Wat is de typische levensduur van een VFD en hoe onderhoud ik deze?
Met de juiste installatie en omstandigheden kan een VFD 10 tot 15 jaar meegaan. Belangrijk onderhoud: houd de behuizing schoon: ophoping van stof vermindert de koelingsefficiëntie; controleer de koelventilatoren (gaan doorgaans 3 tot 7 jaar mee; vervang indien luidruchtig of defect); inspecteer de condensatoren van de DC-bus – deze verouderen met de tijd en de temperatuur – als de schijf langer dan twee jaar is opgeslagen, herplaats dan de doppen voordat u deze inschakelt; omgevingstemperatuur bewaken; maak af en toe een back-up van parameters naar het toetsenbord of externe opslag. Een snelle inspectie elke 6 tot 12 maanden helpt verrassingen te voorkomen.
Kan ik de VFD buitenshuis of in wash-down-omgevingen gebruiken?
Standaard IP20-drives moeten in een schoon, droog paneel worden geplaatst. Voor buiten- of ruwe omgevingen biedt CSIVEI hogere IP-classificaties:
● IP40 – goed voor stoffige plaatsen zoals textielfabrieken of houtbewerking
● IP54/IP55 – stofdicht en spatwaterdicht; werkt voor buitenverblijven en wasruimtes
● IP66 – volledig stofdicht en kan krachtige waterstralen aan; geschikt voor voedselverwerking, autowasstraten of buitengebruik zonder extra behuizingen
● Als er corrosieve gassen aanwezig zijn, wordt een conforme coating op de PCB aanbevolen.
Wordt de VFD geleverd met garantie en technische ondersteuning?
Ja. CSIVEI-schijven worden standaard geleverd met een garantie van 18 maanden vanaf de productiedatum (of 12 maanden vanaf de installatie, afhankelijk van welke datum later valt). Voor kritische toepassingen zijn uitgebreide garantieopties beschikbaar. Wereldwijde technische ondersteuning is beschikbaar via e-mail, telefoon en online bronnen; gebruikershandleidingen, toepassingsgidsen en configuratiesoftware zijn allemaal inbegrepen.
Een meubelproductiefaciliteit had een nauwkeurige luchtstroomcontrole nodig voor het stofopvangsysteem. Het continu draaien van ventilatoren op volle snelheid was inefficiënt en veroorzaakte overmatig geluid.
Oplossing: Er werd een CSIVEI 18-30 kW VFD geïnstalleerd op de hoofdafzuigventilator, met een druksensor die de kanaaldruk bewaakt om de ventilatorsnelheid te regelen.
● De ventilatorsnelheid wordt automatisch aangepast aan de vraag naar stofopvang
● Energiebesparing van 45% bij gedeeltelijke belasting
● Geluidsniveau verlaagd met 12 dB, waardoor de werkomstandigheden verbeteren
● Minder mechanische slijtage van ventilatorlagers en riemen
● Het systeem voldoet nu aan zowel de milieudoelstellingen als de operationele efficiëntiedoelstellingen.
