Deze staande wisselstroomlader ondersteunt 7 kW, 11 kW of 22 kW per pistool, waarbij het totale vermogen wordt beheerd door een ingebouwde dynamische belastingsregelaar. Wanneer twee voertuigen zijn aangesloten, wordt het beschikbare vermogen op intelligente wijze gesplitst. Een model van 22 kW per pistool op een driefasige voeding van 32 A kan bijvoorbeeld 11 kW aan elk voertuig tegelijk leveren, of de volledige 22 kW aan een enkel voertuig wanneer één laadruimte leeg is. Het voetstuk wordt met vier ankerbouten op een betonnen pad of verhard oppervlak gemonteerd, waardoor er geen muurconstructies nodig zijn. Twee afzonderlijke Type 2-connectoren met kabels van 5 meter en individuele kabelholsters houden elke bay netjes en gebruiksvriendelijk. RFID en app-gebaseerde authenticatie maken onafhankelijke toegang en facturering per wapen mogelijk, terwijl OCPP 1.6J-connectiviteit beide wapens als afzonderlijke oplaadpunten in elke netwerkbackend integreert. De gegalvaniseerde stalen behuizing met IP55-classificatie en IK10-slagvastheid is het hele jaar door bestand tegen buitenomstandigheden, van -30°C tot +55°C. Uitgebreide elektrische veiligheid omvat Type A + 6mA DC-gevoelige aardlekbeveiliging, overstroom-, overspannings- en overspanningsbeveiliging per pistool, plus een centrale noodstop. Met zijn ontwerp met één voetstuk en twee bays verlaagt het Dual-Gun Standing AC-laadstation de installatie-, bekabelings- en onderhoudskosten aanzienlijk voor elk project met meerdere bays.
Waar lang parkeren voldoet aan de behoefte om meerdere laadstations efficiënt te bedienen, halveert het Dual-Gun Standing AC-laadstation de hardware- en installatiekosten door twee voertuigen op te laden vanaf één zelfdragend voetstuk.
Voor gebouwen met meerdere woningen en een eigen parkeerplaats buiten biedt een enkel voetstuk met twee kanonnen, geplaatst tussen twee toegewezen bewonersbaaien, elk een persoonlijk oplaadpunt. Bewoners authenticeren zich met hun eigen RFID-kaart en sessies worden gefactureerd op individuele appartementaccounts. Het gedeelde voetstuk betekent minder funderingen en elektrische huisaansluitingen, waardoor de installatiekosten en de visuele rommel op aangelegde terreinen worden verminderd.
Bedrijven die EV-laden als personeelsvoordeel aanbieden, kunnen twee aangrenzende parkeerplaatsen bedienen vanaf één lader. Werknemers sluiten bij aankomst de stekker in het stopcontact en ontvangen aan het eind van de werkdag het volledige bedrag. De OCPP-backend maakt facturering per gebruiker of gratis toewijzing mogelijk, terwijl de footprint met twee pistolen de circulatiegebieden open houdt. Dynamische load-balancing zorgt ervoor dat de elektrische capaciteit van de locatie nooit wordt overschreden, zelfs niet als er meer laders worden toegevoegd.
Gastenparkeren bij hotels en resorts bestaat vaak uit gekoppelde baaien op open terreinen of onder schaduwrijke constructies. Een enkele staande AC-oplader met twee pistolen tussen twee bays levert premium EV-voorzieningen zonder het landschap te vervuilen. Gasten authenticeren zich via een QR-code of kamersleutel, en het hotel kan gratis of betaald opladen per laadpunt beheren vanaf een centraal dashboard.
Kleine tot middelgrote wagenparken die met lichte elektrische voertuigen rijden, zoals autoverhuurbedrijven, gemeentelijke motorpools of autodeeldiensten voor bedrijven, kunnen 's nachts twee voertuigen per lader parkeren. Gepland opladen via de backend sequentiesessies om de energiekosten te optimaliseren, terwijl onafhankelijke meting per pistool het verbruik per voertuig of afdeling bijhoudt. Het vrijstaande ontwerp maakt flexibele indelingswijzigingen mogelijk naarmate de vlootsamenstelling evolueert.
Parkeerplaatsen die eigendom zijn van de stad en parkeerplaatsen op straat kunnen de laaddekking verdubbelen zonder het aantal palen te verdubbelen. Eén voetstuk tussen twee gemarkeerde EV-baaien zorgt voor een netter straatbeeld en minder obstakels voor voetgangers. Geïntegreerd kabelbeheer houdt de looppaden vrij, en dubbele, onafhankelijke facturering maakt handhaving en inning van inkomsten eenvoudig.

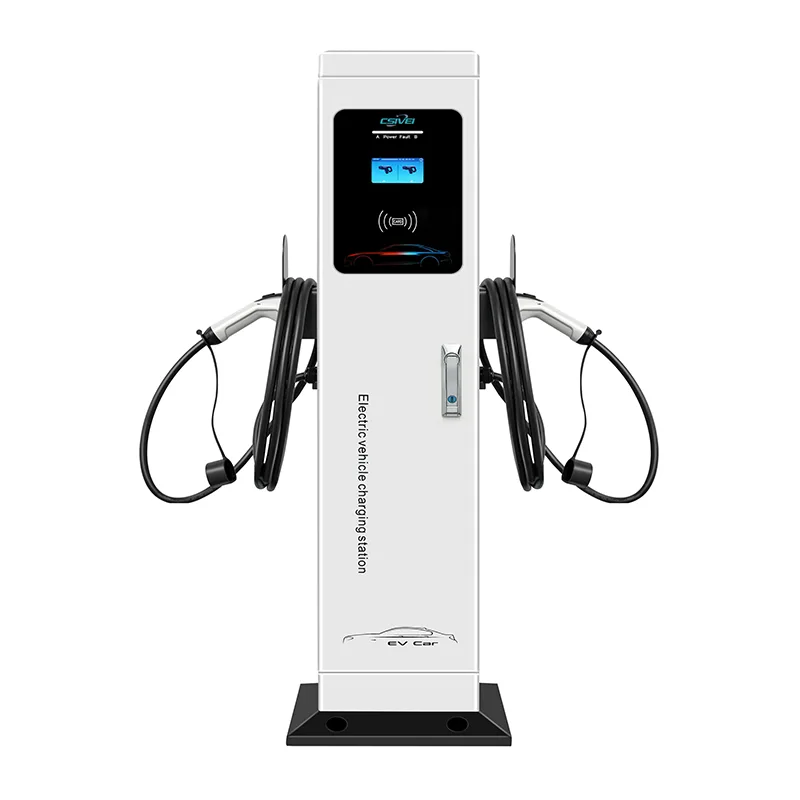

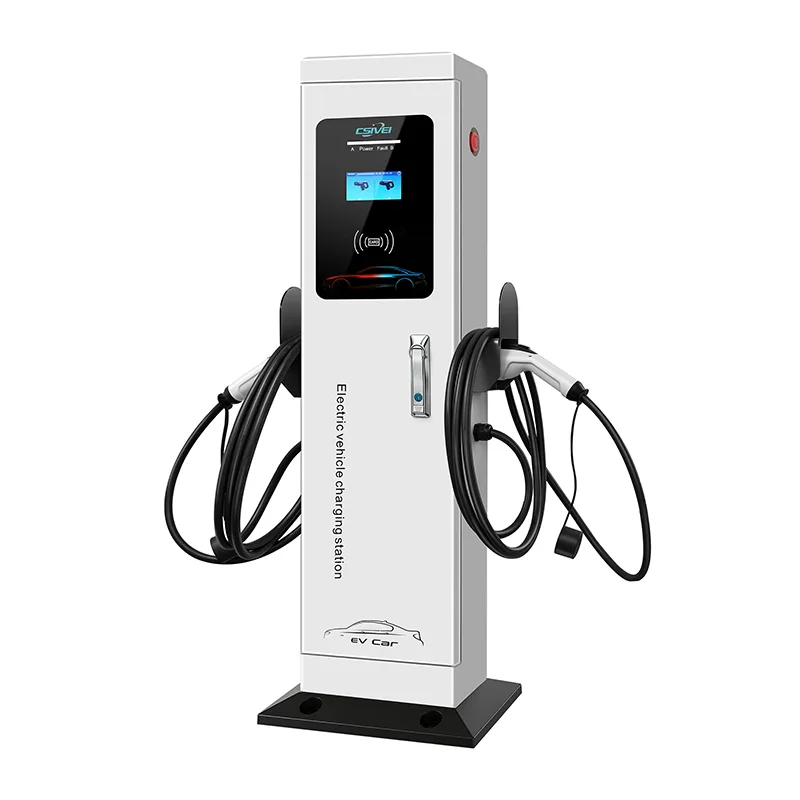

Het Dual-Gun Standing AC-laadstation integreert twee onafhankelijk bestuurde oplaadpunten in één compact voetstuk, waarbij slim energiebeheer wordt gecombineerd met robuuste buitentechniek.
Een ingebouwde energiebeheercontroller bewaakt in realtime de beschikbare leveringscapaciteit en de vraag van beide verbonden voertuigen. Wanneer slechts één voertuig is aangesloten, wordt de volledige nominale stroom (tot 32 A per fase) aan dat pistool geleverd. Wanneer een tweede voertuig verbinding maakt, verdeelt de controller de stroom dynamisch tussen de twee stopcontacten. In een typische driefasige configuratie van 22 kW met een voeding van 32 A ontvangt elk pistool tegelijkertijd 11 kW (16 A per fase). Het systeem kan ook worden geconfigureerd met een statische splitsing of prioriteitstoewijzing, waardoor indien nodig meer stroom aan een aangewezen bay wordt gegeven. Dit voorkomt uitschakelingen van de hoofdonderbreker en maximaliseert het gebruik van de beschikbare netverbinding.
Elke uitgang wordt behandeld als een afzonderlijk oplaadpunt dat voldoet aan IEC 61851-1. Twee speciale microcontrollers beheren de Control Pilot-signalen en communiceren voortdurend met de ingebouwde lader van elk voertuig. Bij de energiemeting per pistool wordt gebruik gemaakt van MID-gecertificeerde meters (optioneel), die nauwkeurigheid op factureringsniveau bieden voor omzettoepassingen. De relaisbesturing, foutdetectie en sessieregistratie zijn volledig onafhankelijk per kanaal, wat betekent dat een fout op het ene pistool geen invloed heeft op het andere.
De lader is voorzien van een type A-reststroomapparaat met 6 mA DC-gevoelige detectie conform IEC 62955, waardoor beide pistolen worden beschermd tegen AC- en DC-aardlekstromen. Voor elk kanaal is een onafhankelijke overstroom-, overspannings- en onderspanningsbeveiliging voorzien, evenals overspanningsbeveiligingen. In het geval van een storing verbreekt een speciaal gemotoriseerd relais de betreffende uitgang binnen milliseconden. Een afsluitbare centrale noodstopknop zorgt voor handmatige isolatie van beide pistolen.
Het voetstuk is gemaakt van gegalvaniseerd staal met UV-gestabiliseerde poedercoating, waardoor de IP55- en IK10-classificaties worden behaald. De kolom wordt vastgezet op een betonnen pad of verhard oppervlak via een stevige basisplaat met vier ankerbouten. Kabelinvoeropties aan de onder- en achterkant zijn geschikt voor bestaand ondergronds kanaalwerk. Een geventileerd kolomontwerp met gefilterde aftappluggen voorkomt interne condensatie. Alle PCB's en connectoren zijn conform gecoat tegen vocht en zoute lucht.
Een centraal 4,3-inch LED-display of optioneel touchscreen geeft de sessiestatus voor beide pistolen tegelijkertijd weer. Twee RFID-lezers – één per kant – maken onafhankelijke gebruikersauthenticatie mogelijk. Communicatieopties omvatten 4G, Wi-Fi en Ethernet. De ingebouwde controller ondersteunt OCPP 1.6J/2.0.1, waardoor transactierapportage per pistool, starten/stoppen op afstand, firmware-updates en slimme oplaadprofielen mogelijk zijn. De offlinemodus slaat transacties lokaal op in de cache en synchroniseert wanneer de verbinding terugkeert.
Elk pistool is uitgerust met een Type 2-kabel van 5 meter (Type 1 optioneel). Speciale aan de zijkant gemonteerde kabelholsters houden beide kabels van de grond en zijn zo geplaatst dat ze eenvoudig met één hand kunnen worden aangesloten. Het holsterontwerp leidt kabels naar buiten en naar beneden, waardoor verstrengeling tussen de twee pistolen wordt voorkomen en de looppaden veilig blijven.
Modbus RTU/TCP-interfaces maken integratie mogelijk met gebouwbeheersystemen, zonne-energie-omvormers en batterijopslag. De lader kan reageren op externe laadbeheersignalen om het opladen af te stemmen op hernieuwbare energieopwekking of piekvraagperioden te vermijden. Dit maakt het een actieve deelnemer aan de bredere energiestrategie van een site.
Vraag 1: Kunnen beide wapens tegelijkertijd op vol vermogen opladen?
De totale output wordt bepaald door de beschikbare aanbodcapaciteit. In een typische configuratie van 22 kW per pistool met een driefasige voeding van 32 A kunnen beide pistolen tegelijkertijd 11 kW leveren. Als er slechts één voertuig is aangesloten, ontvangt deze de volledige 22 kW. Ons team helpt u de elektrische voeding af te stemmen op uw beoogde doorvoer.
Vraag 2: Kan elk wapen afzonderlijk worden gefactureerd?
Ja. Elke uitgang heeft zijn eigen energiemeter en OCPP-laadpuntidentiteit. De backend ziet twee afzonderlijke oplaadpunten binnen één fysieke eenheid, waardoor onafhankelijke facturering per gebruiker, sessietracking en tarieftoewijzing mogelijk zijn.
Vraag 3: Wat als een wapen een fout vertoont?
Foutdetectie en bescherming zijn volledig onafhankelijk per pistool. Een fout op één uitgang beëindigt alleen die sessie; de andere blijft normaal opladen. De centrale noodstop isoleert beide pistolen wanneer dat nodig is.
Vraag 4: Wat zijn de installatievereisten?
Het voetstuk wordt vastgeschroefd op een vlakke betonnen pad of verhard oppervlak. Er moet een geschikte driefasige of eenfasige voeding naar het ingangspunt van de basisplaat worden aangelegd. Er is geen muur of extra montagestructuur nodig. Wij bieden gedetailleerde civiele en elektrische installatiehandleidingen.
Vraag 5: Kan deze oplader buitenshuis worden gebruikt?
Ja. De gegalvaniseerde stalen behuizing met IP55- en IK10-classificatie is ontworpen voor permanente installatie buiten bij temperaturen van -30°C tot +55°C. Het is bestand tegen regen, stof, UV-blootstelling en kustlucht.
Vraag 6: Welke backend- en betalingsplatforms ondersteunt het?
De lader voldoet aan OCPP 1.6J en 2.0.1 en is getest met alle grote laadnetwerkbeheerplatforms. Als u een aangepaste backend heeft, kan ons ondersteuningsteam u tijdens de inbedrijfstelling helpen met de integratie.
Vraag 7: Hoe verhoudt het onderhoud zich tot twee afzonderlijke laders voor één pistool?
Het routineonderhoud wordt gehalveerd: één voetstuk om te inspecteren, één set filters om schoon te maken en één moederbord om toegang toe te krijgen. De voordeur biedt volledige toegang tot alle onderdelen die onderhouden kunnen worden. De belangrijkste componenten zijn modulair en vervangbaar zonder dat de unit van de basis hoeft te worden gehaald.
Een zakelijk bedrijvenpark – uitrol van EV-opladen voor werknemers
Een groot bedrijvenpark met meerdere technologie- en financiële dienstverleners was van plan om EV-opladen toe te passen op de openluchtparkeerplaatsen voor werknemers. De vraag van medewerkers groeide snel en het vastgoedmanagementteam wilde opladen als personeelsvoordeel aanbieden, terwijl de installatiekosten beheersbaar zouden blijven en de aangelegde parkeeromgeving behouden zou blijven.
De parkeerterreinen waren aangelegd in lange rijen van gekoppelde baaien, met aangelegde eilanden die elke dubbele rij van elkaar scheidden. Bij de eerste voorstellen werd een benadering van een oplader aan de muur overwogen, maar er waren geen geschikte muren binnen het bereik van de voor elektrische voertuigen bestemde plekken. Vloerstaande laders met één kanon werden overwogen, maar zouden één voetstuk per vak nodig hebben gehad - dat wil zeggen twee voetstukken, twee funderingen en twee kabelgleuven voor elke twee aangrenzende baaien. Op de schaal van het project zou dit de materiaal-, arbeidskosten en visuele rommel aanzienlijk verhogen.
De elektrische infrastructuur vormde ook een beperking. Elke feederpilaar bediende een zone van ongeveer 20 baaien. Het installeren van grote aantallen laders per zone zou een zorgvuldig beheer van de belasting vereisen om overbelasting van bestaande circuits te voorkomen.
De paired-bay-indeling was de trigger. Op het gedeelde eiland tussen twee aangrenzende baaien zou een voetstuk met twee kanonnen kunnen worden geïnstalleerd, dat zowel vanuit een enkele fundering als via een enkele elektrische voeding kan worden bediend. Dit betekende:
Eén voetstuk in plaats van twee per bay-paar – een reductie van 50% in hardware, funderingen en installatietijd.
Eén voedingskabel per twee baaien, waardoor de bestaande voedingscapaciteit efficiënter wordt benut.
Een schoner landschapsbeeld met minder paaltjes.
Dynamische load-balancing zorgde ervoor dat zelfs wanneer twee voertuigen aan het opladen waren, de gecombineerde stroomopname binnen de capaciteit van het circuit bleef.
Werknemers authenticeerden zich met hun bedrijfstoegangskaarten, en elk wapen werd ingesteld als een onafhankelijk factureringspunt binnen de OCPP-backend. Bedrijven zouden de kosten voor hun eigen personeel kunnen subsidiëren, terwijl bezoekersruimtes op betaalde basis zouden kunnen werken – allemaal beheerd vanaf één platform.
Veertig van onze staande AC-laders van 22 kW met twee pistolen (Type 2) werden geïnstalleerd in de belangrijkste parkeerzone voor werknemers, die 80 speciale EV-plaatsen bedienen. Elk voetstuk werd op het bestaande aangelegde eiland vastgeschroefd, waarbij de stroom werd geleverd door de dichtstbijzijnde voedingszuil. De installatie werd gefaseerd verspreid over vier weekenden om verstoring van het parkeren op weekdagen te voorkomen. De OCPP-backend werd geïntegreerd met het toegangscontrolesysteem van elk huurderbedrijf, zodat werknemers eenvoudigweg hun bestaande RFID-badges konden gebruiken.
● EV-laadcapaciteit werd geleverd aan 80 oplaadpunten met slechts 40 laders, waardoor de apparatuur- en installatiekosten met ongeveer 45% daalden vergeleken met alternatieven met één pistool.
● De feedback van medewerkers was overwegend positief, waarbij opladen werd genoemd als een eersteklas voorziening op de werkplek.
● Het vastgoedbeheer rapporteerde geen problemen met de elektrische capaciteit dankzij dynamische load-balancing, waardoor de piekvraag per circuit binnen de perken bleef.
● De strakke, overzichtelijke installatie behield de aangelegde parkeeresthetiek en voldeed aan de architectonische richtlijnen van het park.
● Na het succes van deze uitrol heeft het bedrijvenpark sindsdien dubbele laders toegevoegd aan twee andere parkeerzones met dezelfde specificatie.
