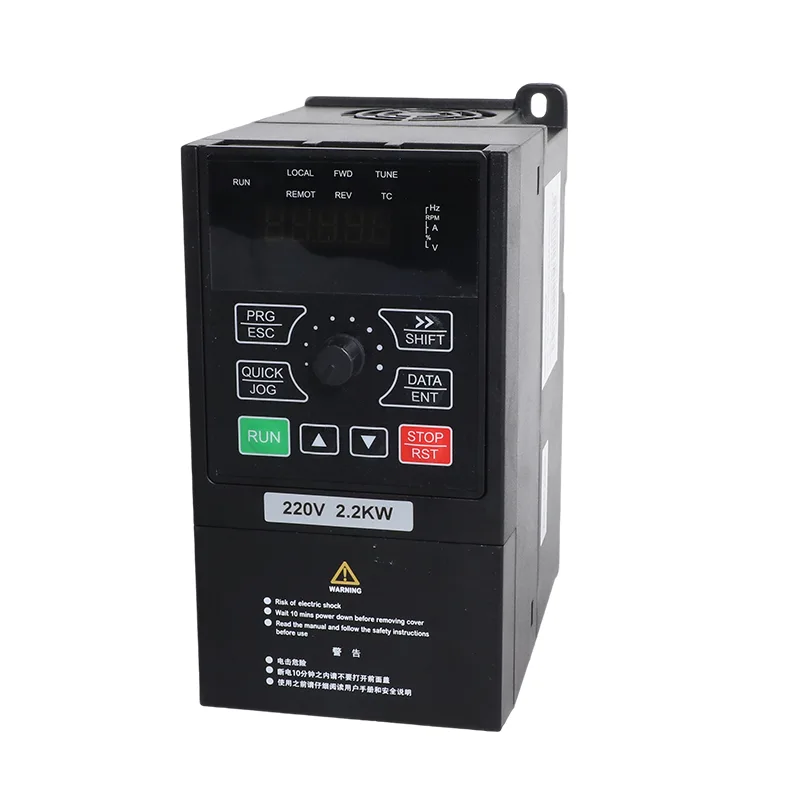

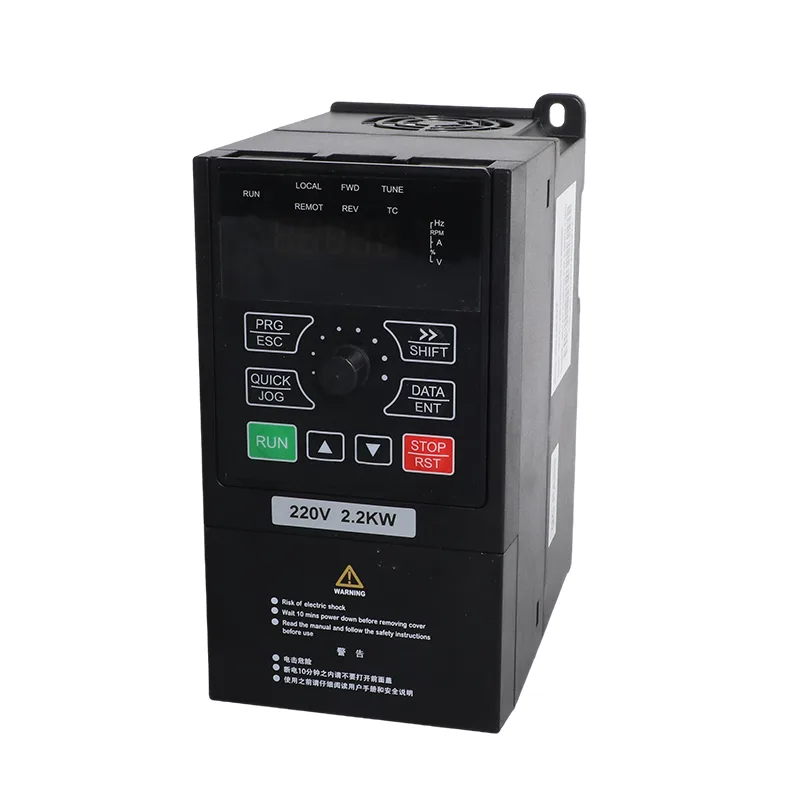

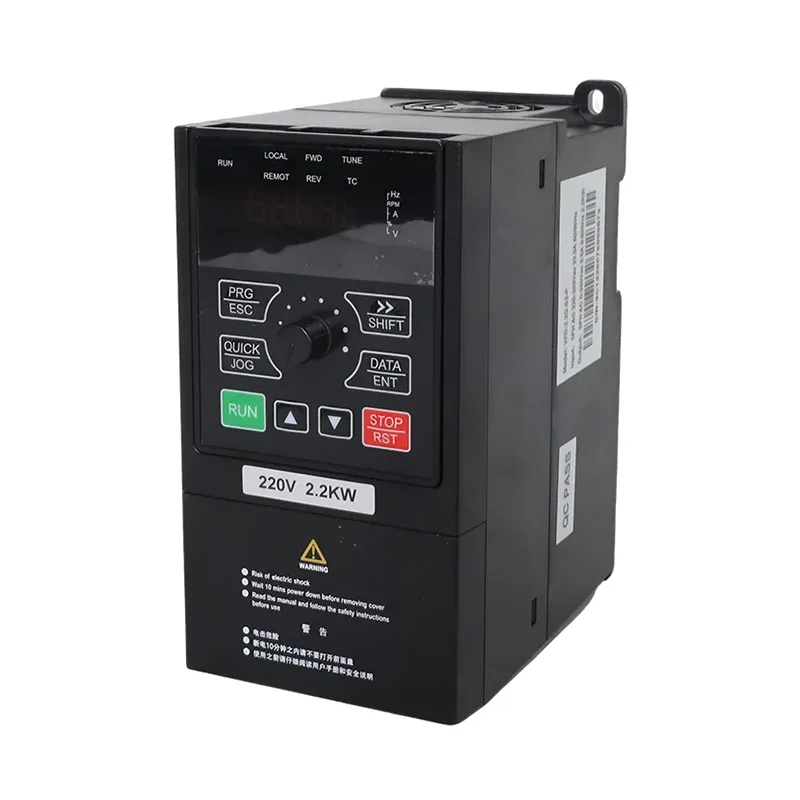

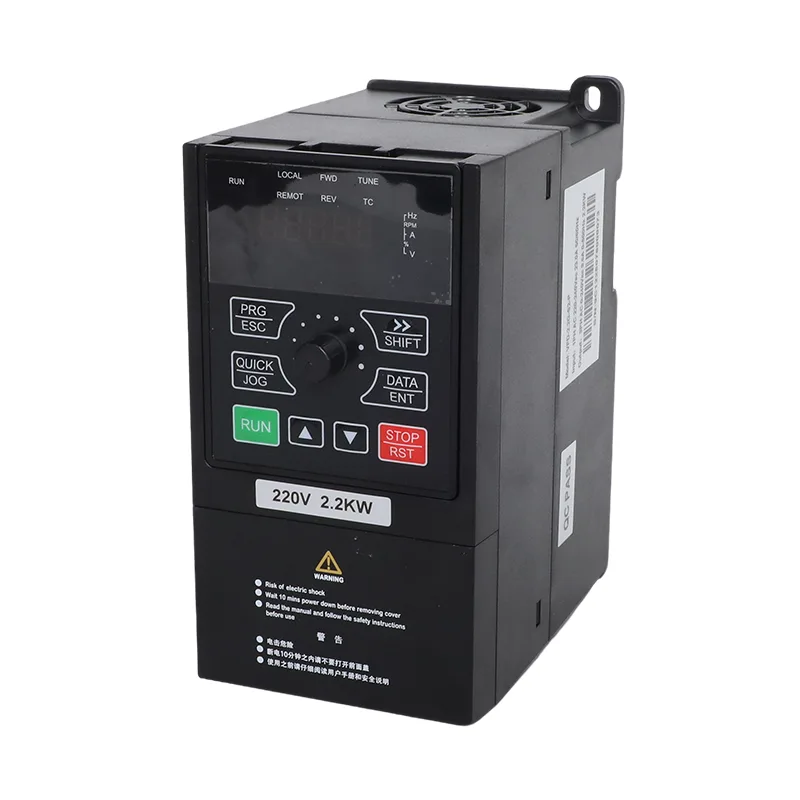

4,0 kW/5,5 kW 3-fasen 380 V zonnepomp en universele omvormer VFD

CSIVEI produceert de 4,0 kW/5,5 kW driefasige 380 V-zonnepomp en VFD-omvormer voor algemeen gebruik voor driefasige motorsystemen die fotovoltaïsche pompregeling of conventionele werking met variabele frequentie vereisen. De modellen VFD-PC10-4.0G-T4 en VFD-PC10-5.5G-T4 zijn geschikt voor motorvermogens van 4,0 kW en 5,5 kW, met nominale uitgangsstromen van respectievelijk 9 A en 13 A. Beide modellen accepteren driefasige AC-ingang van 380 V (-15%) tot 440 V (+10%).

De serie combineert de besturing van een zonnepomp met algemene motorbesturing in één inverterplatform. De geselecteerde bedrijfsmodus bepaalt hoe de frequentieregelaar zijn stroombron en motorwerking beheert, terwijl de ingebouwde besturings- en beveiligingsfuncties zowel pompinstallaties als compatibele ventilatoren, blowers en procesmachines ondersteunen. Geef bij het aanvragen van een offerte de specificaties van het motortypeplaatje en de beoogde toepassing op, zodat u het juiste model en de juiste configuratie kunt bepalen.

Dubbele bedrijfsmodi

De 4,0 kW/5,5 kW driefasige 380 V-zonnepomp en universele omvormer VFD ondersteunt twee bedrijfsmodi die worden geselecteerd via parameter P8-00.

Zonnepompmodus — P8-00 = 1

In deze modus gebruikt de aandrijving fotovoltaïsche energie om een ​​compatibele pomp aan te drijven, met MPPT-besturing en automatische netomschakelingsfuncties. Wanneer de zonne-energie onvoldoende is, zorgt de geconfigureerde omschakelvolgorde ervoor dat het systeem gebruik kan maken van netstroom. Deze opstelling is geschikt voor landbouwirrigatie, watervoorziening in boorgaten en andere pomptoepassingen waarbij zonne-energie gedurende een deel van de bedrijfsdag beschikbaar is.

Algemene modus — P8-00 = 0

In deze modus werkt de frequentieregelaar als een conventionele frequentieomvormer voor compatibele motoren, waaronder pompen, ventilatoren, blowers en procesmachines. Sensorloze vectorbesturing (SVC) en V/F-besturing ondersteunen verschillende motorbesturingsvereisten zonder gebruik te maken van de fotovoltaïsche pompfunctie.

CSIVEI kan de bedrijfsmodus vóór verzending configureren. De modus kan ook worden gewijzigd door P8-00 aan te passen, waardoor de omvormer opnieuw kan worden toegewezen aan een andere toepassing wanneer de installatievereisten veranderen. De relevante parameters en bedrading moeten overeenkomen met de geselecteerde bedrijfsmodus.

Vereisten voor zonnepaneel en gelijkspanning

De aanbevolen fotovoltaïsche array is afhankelijk van het vermogen van de omvormer en de elektrische kenmerken van de modules. Tabel B geeft module- en stringconfiguraties voor twee moduleopties: 37±1 V-modules met een nominaal vermogen van 250 W±5 Wp, en 45±1 V-modules met een nominaal vermogen van 300 W±5 Wp.

De belangrijkste limieten aan de DC-zijde zijn:

De seriestringspanning moet worden beoordeeld aan de hand van de daadwerkelijke nullastspanning van de module en de verwachte bedrijfstemperaturen. Opstellingen met parallelle strings moeten de aanbevolen configuratie en de toepasselijke DC-beveiligingsvereisten volgen. Het is essentieel voor een correcte werking van de omvormer dat de array binnen de gespecificeerde spanningslimieten blijft.

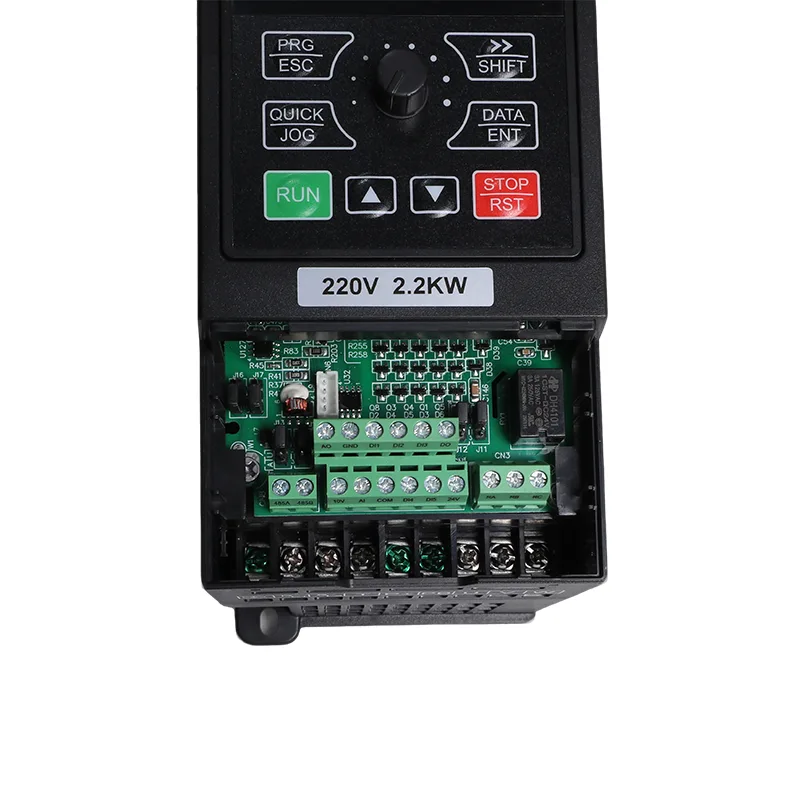

Frame en installatie

Beide modellen hebben dezelfde behuizingsafmetingen van 245 × 142 × 181,3 mm en een montagepatroon van 107 × 235 mm. Dankzij het compacte ontwerp voor wand- of kastmontage kan de frequentieregelaar worden ingebouwd in een pompbesturingsinstallatie zonder het motorvermogen of de toepassing uitsluitend te wijzigen om plaats te bieden aan de omvormer.

De omvormer heeft een IP20-behuizing en is bedoeld voor verticale installatie op een geschikte beschermde locatie. Bij de installatieplanning moet rekening worden gehouden met de gebruiksomgeving, elektrische beveiliging, kabelgeleiding en toegang voor inbedrijfstelling en onderhoud. Het algemene bedrijfstemperatuurbereik bedraagt ​​-10°C tot 50°C, waarbij reductie vereist is boven 40°C.

Specificaties

Tabel A. Modelbeoordelingen

Tabel B. Aanbevolen zonnepanelen

Tabel C. Algemene specificaties (hetzelfde voor het iMaster-assortiment)

Typische toepassingen

De iMaster VFD-PC10-serie combineert het beheer van zonnepompen met motorregeling met variabele frequentie, waardoor de modellen van 4,0 kW en 5,5 kW geschikt zijn voor een reeks waterbehandelings- en industriële toepassingen.

Voor installaties die zowel fotovoltaïsche pompen als conventionele motorbesturing nodig hebben, kan de 4,0 kW/5,5 kW 3-fase 380V zonnepomp en universele omvormer VFD worden gespecificeerd voor de beoogde toepassing en dienovereenkomstig worden geconfigureerd.

Voor watersystemen die drukregeling vereisen, kan de ingebouwde PID-functie een geschikt feedbacksignaal gebruiken om de motorwerking rond een geconfigureerd instelpunt aan te passen. Met een correct geselecteerde druktransmitter en correct geconfigureerde regelparameters kan de frequentieregelaar de systeemdruk regelen als de vraag verandert. De uiteindelijke instellingen zijn afhankelijk van de pomp, motor en toepassing.

Technische hoogtepunten

1. Automatische omschakeling van zonne-energie naar elektriciteitsnet

2. Ingebouwde PID-regeling

Ingebouwde PID ondersteunt druk-, flow- of temperatuurregeling met gesloten lus. Setpoint- en terugkoppelingsbronnen worden geselecteerd via de beschikbare FC-groepparameters.

3. Belangrijke PV- en motorzijdebescherming

4. Motorbesturing en communicatie

De algemene modus ondersteunt SVC- en V/F-besturing, overbelastingscapaciteit van 150% gedurende 60 seconden en RS485-communicatie met Modbus RTU.

5. Twee configureerbare bedrijfsmodi

P8-00 = 1: zonnepompmodus. P8-00 = 0: algemene omvormermodus. CSIVEI kan de bedrijfsmodus en de gevraagde parameters vóór verzending instellen.

Veelgestelde vragen

Waarom heeft het 4 kW-model 20 modules nodig, terwijl het 5,5 kW-model 18 x 2 gebruikt?

De unit van 4 kW stuurt één string aan, dus de string wordt langer gebouwd om het 550 tot 750 VDC-venster te bereiken. De unit van 5,5 kW heeft ongeveer het dubbele wattage van de array nodig, wat gemakkelijker te bereiken is met twee parallelle strings van 18. Beide blijven onder het maximum van 900 VDC.

Kan ik dit achteraf inbouwen op een bestaande, op het elektriciteitsnet aangesloten pomp?

Ja, en het is de meest voorkomende installatie. Laat de pomp en de bekabeling met rust, voeg de array en de DC-onderbreker toe en sluit de bestaande voeding aan op R, S en T. Stel P8-15 in op 0 voor automatisch schakelen. Zonne-energie draagt ​​de dagbelasting en het elektriciteitsnet neemt het over als er niet genoeg zon is.

Hoe stop ik de pomp als de tank vol is?

Monteer een vlotter- of niveauschakelaar op DI2 of DI3. De polariteit van de aansluitingen wordt ingesteld in F6-10, zodat beide contactopstellingen werken. U kunt ook AI-waterniveaudetectie gebruiken door P8-18 op 1 te zetten en de volledige drempel in P8-19 en de slaapvertraging in P8-20 aan te passen.

Welke fouten zie ik eigenlijk in het veld?

De meest voorkomende zijn A01 zwakke zonne-energie, A02 tank vol, A03 gebrek aan water en A04 onderbelasting van de motor. Hardwarefouten E01 tot E30 omvatten overstroom, overspanning, onderspanning, faseverlies en overtemperatuur, waarbij E43 voor een defecte niveausonde en E44 voor een onderbelastingstoestand die niet verdwijnt.

Is de aandrijving beschermd als de pompkabel beschadigd is?

Ja. Bescherming tegen uitgangsfaseverlies en detectie van motorkortsluiting bij het inschakelen zijn standaard, evenals overstroom, overspanning, onderspanning, overtemperatuur en overbelasting.

Kan ik het gebruiken op een machine die niets met water te maken heeft?

Ja. In de algemene modus is het een standaard driefasige omvormer voor ventilatoren, blowers, compressoren en procespompen, met SVC- of V/F-regeling, PID en Modbus. Bestel het in die modus en het wordt geconfigureerd voor de taak geleverd. En een unit die in de zonnepompmodus is gekocht, kan achteraf met P8-00 worden verplaatst.

Kunnen we onze eigen standaardparameters instellen vóór verzending?

Ja. Vertel ons de motorvermogens, de paneelconfiguratie en eventuele locatiespecifieke instellingen die u wenst, en wij laden ze voordat de unit vertrekt. Dat scheelt inbedrijfstellingstijd op locatie en is de reden dat veel distributeurs geconfigureerde producten kopen in plaats van standaard.
