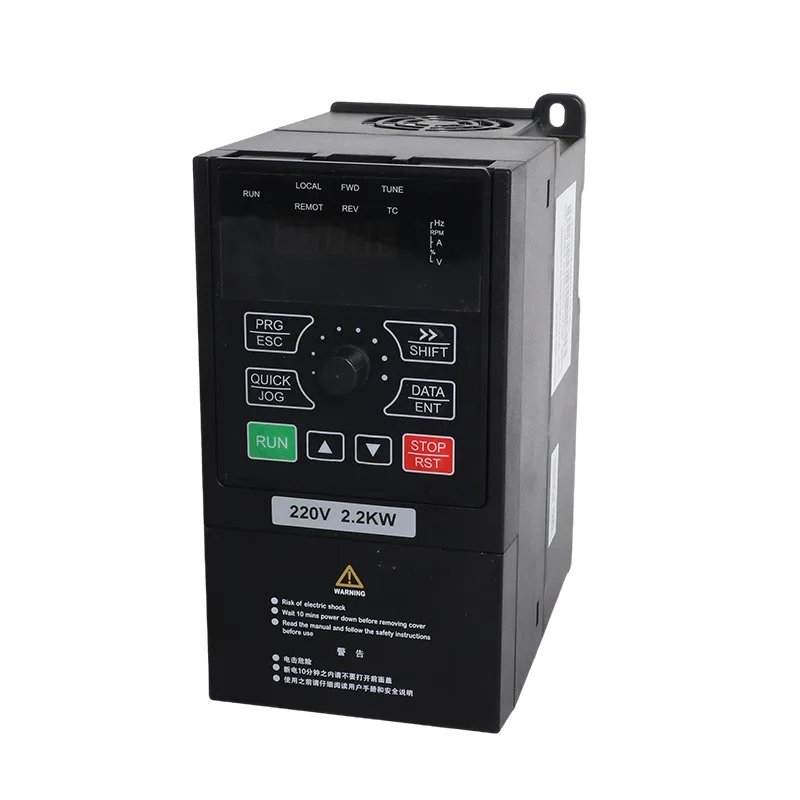

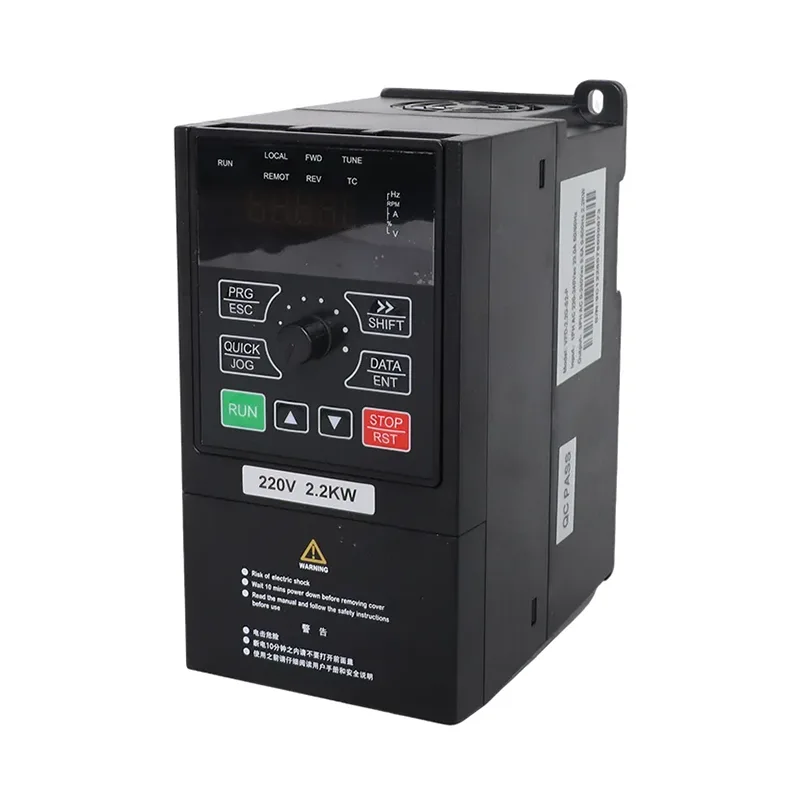

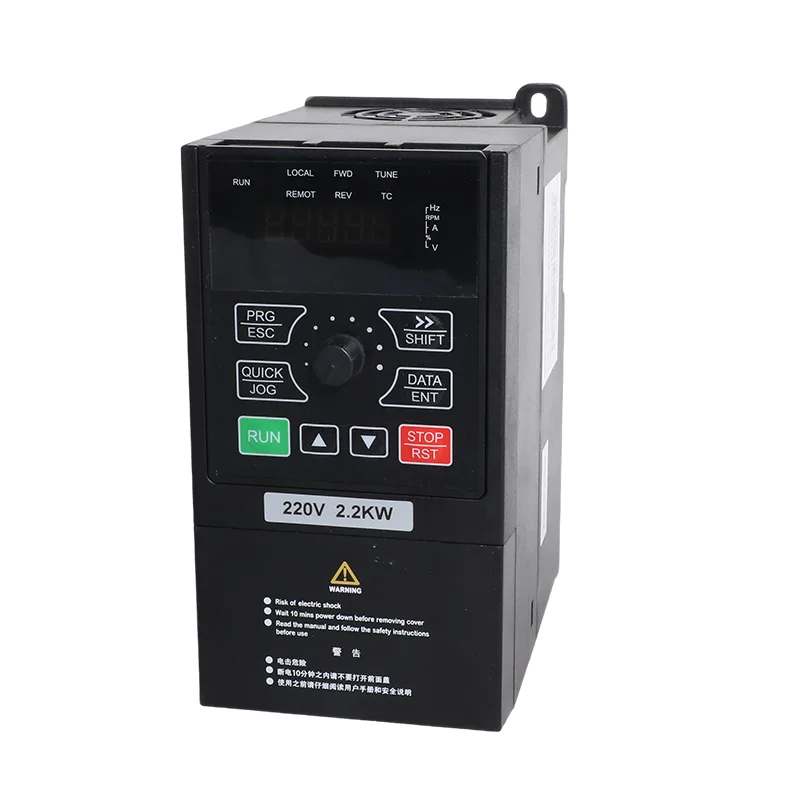

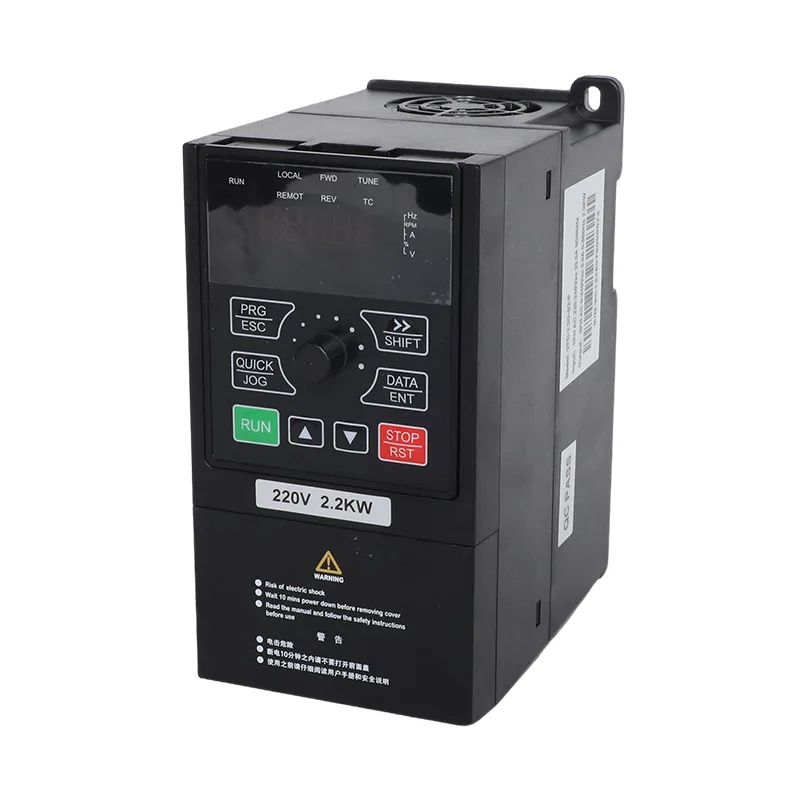

De CSIVEI 4,0 kW/5,5 kW 1-fase 230V zonnepomp en universele omvormer VFD is bedoeld voor locaties die motoren van 4,0 kW of 5,5 kW moeten gebruiken, maar een eenfasige AC-voeding hebben in plaats van een driefasige netaansluiting. De VFD-PC10-4.0G-S2-MK levert 17 A uitgangsstroom, terwijl de VFD-PC10-5.5G-S2-MK 25 A levert. Hun vermelde AC-ingangsstromen zijn respectievelijk 32 A en 45 A, dus het voedingscircuit, de onderbreker en de kabel moeten worden geselecteerd op de werkelijke ingangsstroom.
Aan de DC-zijde accepteert de drive een fotovoltaïsche array die is geconfigureerd voor de spanningslimieten. Het aanbevolen MPPT-bereik is 250–350 VDC, het aanbevolen open-circuitspanningsbereik van de array is 360–430 VDC en de maximale DC-ingangsspanning is 450 VDC. Deze limieten zijn vooral belangrijk wanneer strings parallel zijn aangesloten of wanneer de array in koude omstandigheden werkt, waar de nullastspanning van de module kan stijgen.
Zonnepompmodus (P8-00 = 1): De frequentieregelaar gebruikt MPPT voor fotovoltaïsch pompen en biedt pompgerelateerde functies, waaronder bediening bij zwak licht, bescherming tegen onderbelasting en opties voor waterniveauregeling. Wanneer netback-up deel uitmaakt van de installatie, moeten de omschakelparameters en de externe schakelregeling worden geconfigureerd volgens de handleiding.
Algemene modus (P8-00 = 0): De frequentieregelaar werkt als een conventionele omvormer met SVC- of V/F-besturing, ingebouwde PID en RS485 Modbus RTU-communicatie. Deze modus kan worden gebruikt voor compatibele pompen, ventilatoren, blowers en andere door een motor aangedreven apparatuur zonder gebruik te maken van de regelfunctie van de zonnepomp.
De bedrijfsmodus kan vóór verzending worden ingesteld en via P8-00 worden gewijzigd wanneer de toepassingsvereisten veranderen. Dit geeft distributeurs en installateurs een manier om het beoogde gebruik te specificeren, terwijl ze de mogelijkheid behouden om de omvormer later opnieuw te configureren, afhankelijk van geschikte motorvermogens, bedrading en parameterinstellingen.
Voor zonnepompen gebruikt de 4,0 kW/5,5 kW 1-fase 230V zonnepomp en universele omvormer VFD een modelspecifieke stringindeling: de 4,0 kW-versie gebruikt twee parallelle strings, terwijl de 5,5 kW-versie er drie gebruikt. Bij modules van 37±1 V, 250 W±5 Wp specificeert de tabel 11 modules per string; met 45±1 V, 300 W±5 Wp modules specificeert het 9 modules per string. Voordat u de array aansluit, moet u de open-circuitspanning van de string berekenen met behulp van de geselecteerde modulegegevens en lokale temperatuuromstandigheden, en deze binnen de aangegeven limieten van de drive houden.
Voor installaties die een opslagtank gebruiken of afhankelijk zijn van de beschikbaarheid van bronwater, ondersteunt de frequentieregelaar invoeropties voor het waterniveau en bescherming tegen onderbelasting. AI-waterniveaudetectie kan worden geconfigureerd met behulp van P8-18, waarbij de drempel- en slaapvertraging wordt ingesteld via P8-19 en P8-20. Het resetgedrag bij onderbelasting wordt geconfigureerd via P8-26. Deze functies helpen bij het coördineren van de pompwerking met het tankniveau en de waterbeschikbaarheid wanneer de juiste sensoren en parameters zijn geïnstalleerd.
| Item | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Toepasselijke motor | 4,0 kW / 5 pk | 5,5 kW / 7,5 pk |
| Nominale capaciteit | 5,9 kVA | 11 kVA |
| Ingangsstroom | 32 EEN | 45 EEN |
| Uitgangsstroom | 17 EEN | 25 A |
| AC-ingangsspanning | AC 1 PH 220 V (-15%) tot 240 V (+10%) | |
| Max. DC-ingangsspanning | 450 V DC | |
| Aanbevolen Voc-bereik | 360 tot 430 V DC | |
| Aanbevolen MPPT-bereik | 250 tot 350 V DC | |
| Beginspanningsbereik | 160 tot 450 VDC, parameter instelbaar | |
| Nominale uitgangsspanning | 3 PH of 1 PH 220 V AC | |
| Geluidsniveau | Maximaal 50 dBA. |
| Model | 37±1 V-modules, 250 W±5 Wp | 45±1 V-modules, 300 W±5 Wp | ||
| Modules per string | Snaren | Modules per string | Snaren | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Item | Specificatie |
| Nominale frequentie | 50/60 Hz |
| Ingangsfrequentiebereik | ±5% (47,5 tot 63 Hz) |
| Uitgangsspanning | 0 naar ingangsspanning |
| Uitgangsfrequentie | 0,1 tot 500 Hz |
| Maximale frequentie | 0 tot 500 Hz (SVC- en V/F-regeling) |
| Draaggolffrequentie | 0,8 kHz tot 8 kHz, automatisch aangepast aan belasting (tot 16 kHz ondersteund) |
| Frequentie resolutie | Digitale instelling 0,01 Hz; analoge instelling 0,025% van maximale frequentie |
| Controlemodus | Sensorloze vectorbesturing (SVC); V/F-besturing |
| Startkoppel | 0,5 Hz / 150% (SVC) |
| Snelheidsbereik | 1:100 (SVC) |
| Nauwkeurigheid van snelheidsstabiliteit | ±0,5% (SVC) |
| Overbelastingscapaciteit | 150% nominale stroom gedurende 60 s; 170% gedurende 12 seconden; 190% gedurende 1,5 s |
| Koppelboost | Automatische koppelboost; handmatige boost 0,1% tot 30,0% |
| V/F-curve | Lineaire, meerpunts- en vierkante curve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 vermogen) |
| V/F-scheiding | Volledige scheiding, halve scheiding |
| Acceleratie / vertraging | Lineaire of S-curve, 0,0 tot 6500,0 s |
| DC-remmen | Startfrequentie 0,00 Hz tot maximale frequentie; tijd 0,0 tot 36,0 s; actueel 0,0% tot 100,0% |
| JOG-controle | JOG-frequentie 0,00 Hz tot maximale frequentie (standaard 5 Hz); versnellen/vertragen 0,0 tot 6500,0 s |
| Ingebouwde PID | Ja, voor druk-, flow- of temperatuurgesloten circuit zonder externe controller |
| AVR | Uitgangsspanning blijft stabiel wanneer de netspanning fluctueert |

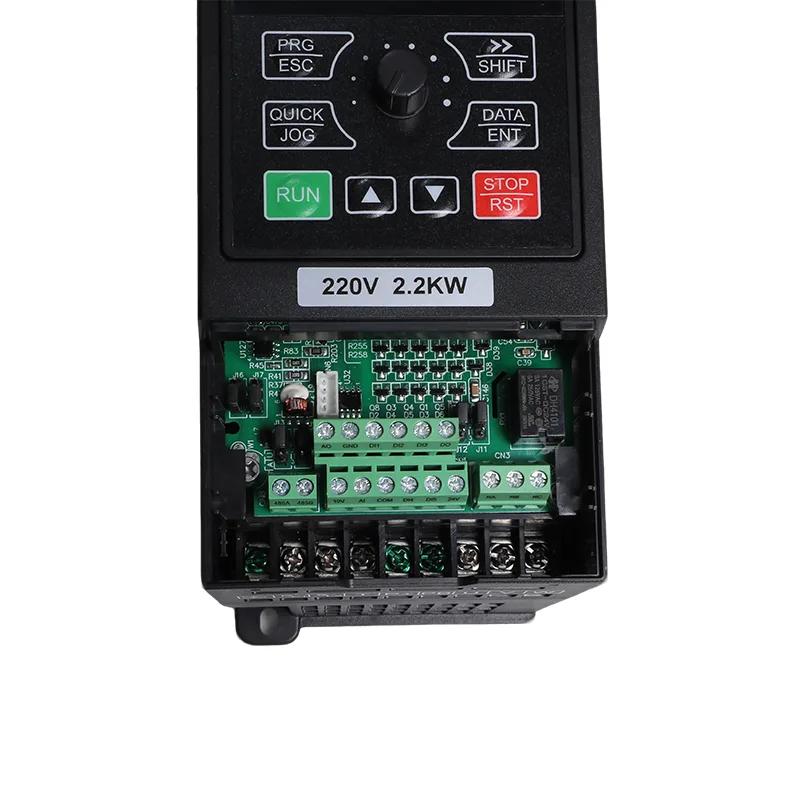

| Ingangsterminals | 5 digitale ingangen, DI5 ondersteunt hogesnelheidspulsen tot 50 kHz; 1 analoge ingang 0-10 V of 0-20 mA; 1 toetsenbord-potentiometeringang |
| Uitgangsterminals | 1 snelle pulsuitgang tot 50 kHz; 1 relaisuitgang; 1 analoge uitgang 0-20 mA of 0-10 V |
| Mededeling | RS485, Modbus RTU |
| Bescherming | Detectie van motorkortsluiting bij inschakelen, verlies van uitgangsfase, overstroom, overspanning, onderspanning, overtemperatuur, overbelasting, onderbelasting, zwak licht |
| Bedrijfstemperatuur | -10°C tot 50°C; Verlaag 1% per 1°C boven 40°C |
| Opslagtemperatuur | -20°C tot 60°C |
| Vochtigheid | Onder 95% RH, geen condensatie |
| Hoogte | Onder 1000 m; vermindering van 1% per 100 m van 1000 naar 3000 m |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Behuizing | IP20, wandmontage of kast, verticale installatie |
| Distributiesysteem | TN, TT |
| EMC / veiligheid | IEC 61800-3 (C3); IEC 61800-5-1 |
De modellen van 4,0 kW en 5,5 kW leveren een uitgangsstroom van 17 A en 25 A. Het SVC-startkoppel is gespecificeerd op 150% bij 0,5 Hz, met een overbelastingscapaciteit van 150% nominale stroom gedurende 60 seconden. Hun ingangsstroomwaarden van 32 A en 45 A maken een correcte voeding, onderbreker en kabelselectie essentieel.
Het 4,0 kW-model gebruikt twee snaren en het 5,5 kW-model gebruikt er drie. Houd de array binnen het aanbevolen open circuitbereik van 360–430 VDC en het maximum van 450 VDC; gebruik een PV-breker en een combinerbox voor parallelle strings.
Onderbelastingsbeveiliging en configureerbare waterniveaudetectie ondersteunen de logica voor het uitschakelen en opnieuw opstarten van de pomp wanneer de juiste ingangen en parameters zijn ingesteld.
P8-00 selecteert de zonnepompmodus of de algemene modus. Deze laatste ondersteunt SVC/V/F-besturing, ingebouwde PID en RS485 Modbus RTU.
Gebruik een type II-overspanningsbeveiligingsapparaat als de array zich meer dan 10 m van de drive bevindt. De handleiding adviseert een uitgangsreactor wanneer de pompkabel langer is dan 50 m.
De 4,0 kW/5,5 kW 1-fase 230V zonnepomp en universele omvormer VFD is bedoeld voor installaties die een motorvermogen van 4,0 kW of 5,5 kW nodig hebben, maar geen gebruik kunnen maken van een driefasige elektriciteitsvoorziening. De zonnepompconfiguratie is geschikt voor watertoepassingen, terwijl de algemene modus het gebruik ervan uitbreidt naar compatibele motoraangedreven apparatuur.
Het 5,5 kW-model heeft een vermelde ingangsstroom van 45 A. De voeding, onderbreker en kabel moeten geschikt zijn voor de installatiestroom en de toepasselijke elektrische vereisten. Het gebruik van zonne-energie kan de hoeveelheid energie die uit het elektriciteitsnet wordt gehaald, verminderen als er zonne-energie beschikbaar is, maar het daadwerkelijke gebruik van het elektriciteitsnet is afhankelijk van de array, de pompbelasting en de bedrijfsomstandigheden.
De aanbevolen arrayconfiguratie biedt meer fotovoltaïsche capaciteit voor het hogere model van 5,5 kW. Tabel B vermeldt drie parallelle strings voor de 5,5 kW-versie en twee voor de 4,0 kW-versie. Bevestig het totale vermogen, de nullastspanning en de stroom van de array aan de hand van de module- en omvormerspecificaties.
De PV- en netaansluitingen, schakelapparatuur en parameterinstellingen moeten de iMaster-handleiding voor de geselecteerde bedrijfsmodus volgen. Sluit de zonne-energie- en netschakelaars niet tegelijkertijd, tenzij het gespecificeerde circuit en de beveiligingsinrichting dit expliciet toestaan. Inbedrijfstellings- en omschakelingsinstellingen, inclusief P8-15, moeten worden toegepast volgens het bedradingsschema van de fabrikant.
Dimensioneer de kabel volgens de arraystroom, kabellengte, installatieomstandigheden en toepasselijke elektrische vereisten. Gebruik een kabel die geschikt is voor fotovoltaïsche toepassingen buitenshuis. De installatierichtlijnen specificeren een DC-onderbreker op de PV-ingang en een fotovoltaïsche combinerbox wanneer strings parallel zijn aangesloten.
Onderbelastingsbeveiliging is bedoeld voor het detecteren van omstandigheden zoals verlies van waterbelasting. De meegeleverde parameterinformatie vermeldt een detectieniveau van 25%, een bevestigingstijd van 60 s en een resetvertraging van 120 s. Als een niveausonde wordt gebruikt en deze mislukt, kan de omvormer E43 rapporteren. Controleer de geconfigureerde drempelwaarden en vertragingen ten opzichte van de daadwerkelijke pomp en installatie.
Ja. P8-00 selecteert de zonnepompmodus of de algemene modus. De algemene modus ondersteunt SVC- of V/F-regeling, ingebouwde PID en Modbus RTU. CSIVEI kan de gevraagde modus instellen vóór verzending, en de bedrijfsmodus kan later worden gewijzigd via de parameterinstelling wanneer de toepassing en bedrading geschikt zijn.
OEM-branding en parameterconfiguratie vóór verzending kunnen bij navraag worden besproken. Geef de vereiste hoeveelheid en labelillustraties op, zodat CSIVEI de beschikbare regeling, prijs en planning kan bevestigen.
