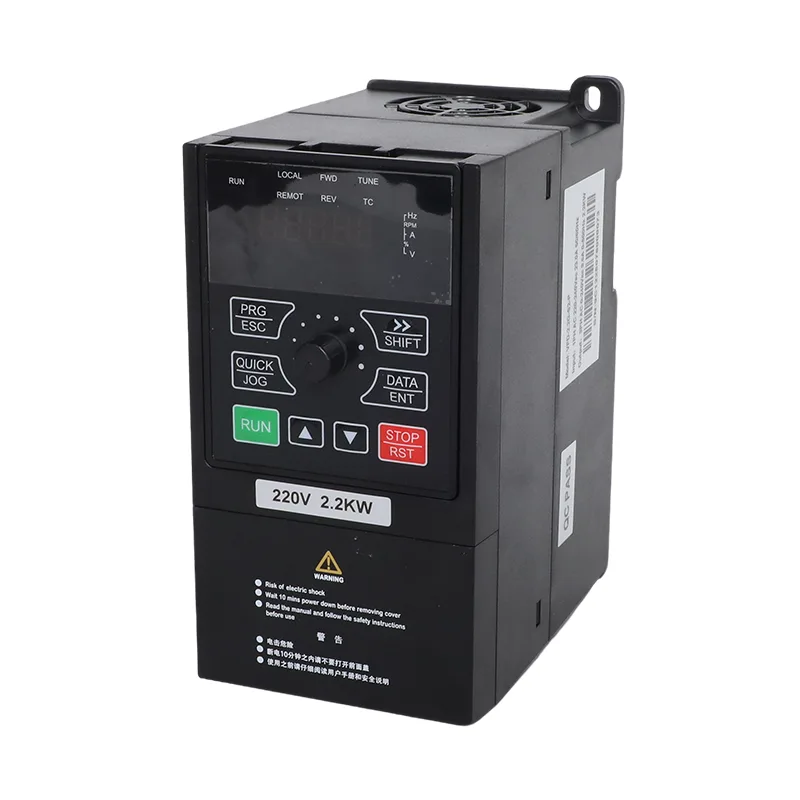

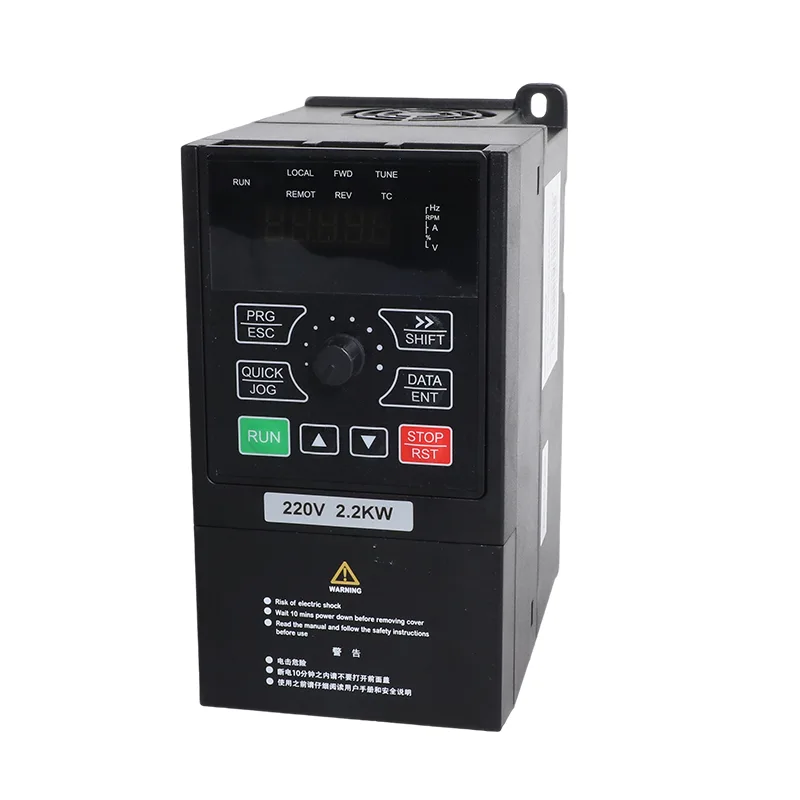

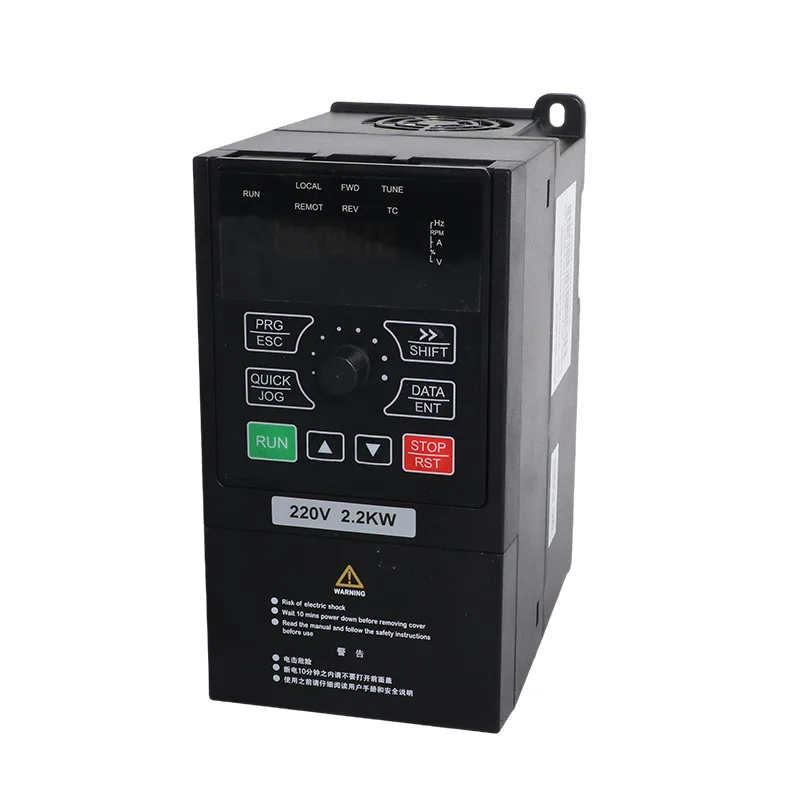

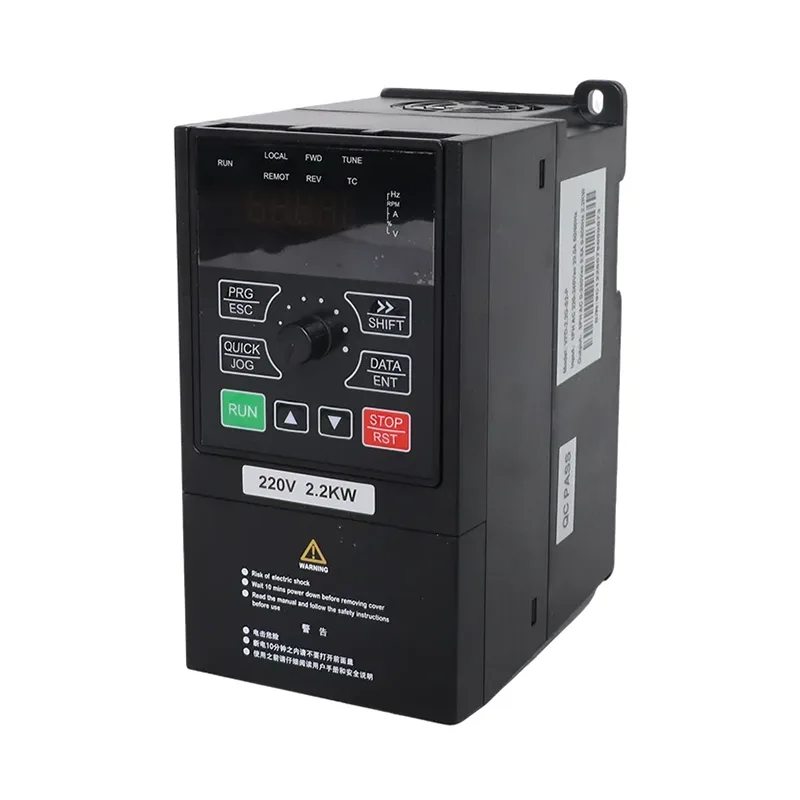

15-22 kW 3-fase 380V zonnepomp en universele omvormer VFD

De CSIVEI iMaster VFD-PC10-serie omvat driefasige omvormermodellen van 15 kW, 18,5 kW en 22 kW. De bijbehorende modelnummers zijn VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK en VFD-PC10-22G-T4-MK. Hun vermelde uitgangsstromen zijn respectievelijk 32 A, 37 A en 45 A, voor motortoepassingen die voldoen aan de elektrische vereisten van de frequentieregelaar.

De 15-22kW 3-fase 380V zonnepomp en universele omvormer VFD ondersteunt twee bedrijfsconfiguraties: zonnepompmodus en universele omvormermodus. De zonnepompmodus maakt gebruik van een fotovoltaïsche array als gelijkstroombron en omvat MPPT-besturing. De algemene modus biedt motorregeling met variabele frequentie met behulp van sensorloze vectorregeling (SVC) of V/F-regeling.

De hoofdcircuitschema's die voor dit vermogensbereik worden geleverd, identificeren P+- en PB-klemmen voor het aansluiten van een externe remweerstand. Deze aansluiting is relevant wanneer de toepassing een remweerstand vereist voor gecontroleerde vertraging. De weerstandsselectie, bedrading en bedrijfslimieten moeten de technische documentatie van het toepasselijke model volgen.

Modelspecificaties

Controleer het typeplaatje van de motor en de nominale uitgangsstroom van de omvormer voordat u een model selecteert. Het kW-vermogen van de frequentieregelaar alleen garandeert niet dat de frequentieregelaar geschikt is voor elk motor- of pompbedrijf. Bevestig de toepasselijke elektrische limieten aan de hand van de documentatie voor het exacte model.

Tabel B. Aanbevolen zonnepaneelconfiguratie

De meegeleverde configuratietabel vermeldt verschillende moduleaantallen voor de modellen van 15 kW, 18,5 kW en 22 kW. Deze regelingen moeten worden behandeld als referentieconfiguraties en vóór installatie worden gecontroleerd aan de hand van het gegevensblad van de PV-module en de omstandigheden ter plaatse.

Het bovenstaande nominale vermogen van de PV-array wordt berekend op basis van het aangegeven wattage en aantal van de module. Het is geen vervanging voor een compleet PV-systeemontwerp.

PV-snaarspanning

De vermelde maximale DC-ingangsspanning is 900 VDC. Het aanbevolen nullastspanningsbereik is 550–750 VDC, en het aanbevolen MPPT-werkbereik is 450–600 VDC. Deze waarden beschrijven verschillende bedrijfslimieten en mogen niet door elkaar worden gebruikt.

Voordat u een stringopstelling voltooit, moet u de verwachte nullastspanning berekenen met behulp van de Voc en de temperatuurcoëfficiënt van de geselecteerde module. Bij de berekening moet rekening worden gehouden met de minimaal verwachte temperatuur van de locatie. Controleer of de berekende stringspanning bij koud weer binnen de maximale DC-ingangslimiet van de omvormer blijft en of de normale bedrijfsspanning geschikt is voor het opgegeven MPPT-bereik.

Systeemontwerp aan DC-zijde

PV-reeksen, DC-bekabeling, isolatoren, overstroombeveiliging, overspanningsbeveiliging en combineerapparatuur moeten worden beschouwd als onderdeel van de totale installatie. De vereiste apparaten en hun nominale waarden zijn afhankelijk van de arrayconfiguratie, de bedrading, de kabelroute en de toepasselijke elektrische vereisten.

Bevestig bij parallelle strings de vereiste combinatie- en stringbeschermingsregeling in de installatiehandleiding van de omvormer en de ontwerper van het PV-systeem. De vereisten voor overspanningsbeveiliging moeten ook worden bepaald op basis van de installatielay-out en de toepasselijke instructies. Selecteer DC-beveiligingsapparaten niet uitsluitend op basis van het nominale vermogen van de omvormer.

Tabel C. Algemene specificaties (hetzelfde voor het iMaster-assortiment)

Bedrijfsmodi

1. Zonnepompmodus

De zonnepompmodus is bedoeld voor pomptoepassingen die worden aangedreven door een fotovoltaïsche array. De vermelde bedieningsfuncties omvatten Maximum Power Point Tracking (MPPT) en logica voor bescherming tegen zwak licht.

De hoeveelheid stroom die beschikbaar is voor de pomp hangt af van de zonnestraling, de configuratie van de PV-array, de motorvereisten, de pompkarakteristieken en de omstandigheden ter plaatse. De array moet daarom worden ontworpen rond de spanningslimieten van de omvormer en de vereiste waterlevering.

Als back-up van het elektriciteitsnet of de generator vereist is, bevestig dan de ingangsschakelopstelling en bedrading aan de hand van het toepasselijke modeldiagram. Afhankelijk van het geconfigureerde systeem kunnen externe schakelcomponenten nodig zijn; Ga er niet van uit dat alle bronomschakelingsfuncties in de omvormer aanwezig zijn.

2. Invertermodus voor algemeen gebruik

De algemene modus biedt variabele frequentieregeling voor compatibele motoraangedreven apparatuur. De vermelde functies omvatten SVC- en V/F-regeling, PID, instelbare versnelling en vertraging, en RS485 Modbus RTU-communicatie.

De bedrijfsmodus wordt geselecteerd via parameter P8-00 volgens de meegeleverde configuratie. De juiste modus- en besturingsparameters moeten tijdens de inbedrijfstelling worden bevestigd, met behulp van de instructies voor het specifieke model en de firmwareversie.

Technische kenmerken

1. Aansluiting externe remweerstand

De hoofdcircuitschema's voor de 15 kW-, 18,5 kW- en 22 kW-modellen identificeren P+- en PB-klemmen voor een externe remweerstand. Deze aansluiting kan relevant zijn wanneer een toepassing een gecontroleerde vertraging vereist in plaats van de motor tot stilstand te laten komen.

De behoefte aan een remweerstand hangt af van de traagheid van de belasting, de vertragingsvereisten en de bedrijfsbelasting. Bevestig de weerstandsspecificaties, bedradingsvereisten en toegestane remomstandigheden in de toepasselijke handleiding vóór installatie.

2. Overbelastingscapaciteit

De meegeleverde algemene specificaties vermelden de volgende overbelastingswaarden op korte termijn:

Deze classificaties beschrijven de vermelde overbelastingscapaciteit. Ze garanderen op zichzelf niet dat een bepaalde motor succesvol kan starten. Bij de selectie moet rekening worden gehouden met de nominale motorstroom, de pompbelasting, de acceleratietijd en de beoogde startvolgorde.

3. Motorregeling en PID

De vermelde besturingsmodi zijn sensorloze vectorbesturing (SVC) en V/F-besturing. Onder SVC vermeldt de algemene specificatie een startkoppel van 150% bij 0,5 Hz, een snelheidsbereik van 1:100 en een snelheidsstabiliteitsnauwkeurigheid van ±0,5%.

De ingebouwde PID-functie is bedoeld voor gesloten-lusregeling van variabelen zoals druk, flow en temperatuur. De benodigde sensoren, terugmeldsignalen en besturingsvolgorde moeten voor de daadwerkelijke toepassing worden geconfigureerd.

4. Beveiligingsfuncties

De vermelde beveiligingsfuncties omvatten:

• Detectie van motorkortsluiting bij het inschakelen
• Bescherming tegen uitgangsfaseverlies
• Overstroombeveiliging
• Overspannings- en onderspanningsbeveiliging
• Bescherming tegen oververhitting
• Beveiliging tegen overbelasting en onderbelasting
• Bescherming tegen zwak licht

De meegeleverde bron vermeldt ook alarmen die verband houden met zwakke zonne-energie, een volle tank, gebrek aan water en onderbelasting van de motor. Alarmcodes en betekenissen moeten worden gecontroleerd aan de hand van de exacte handleiding van het model voordat ze worden gebruikt voor installatie of probleemoplossing.

5. Controleplatform en communicatie

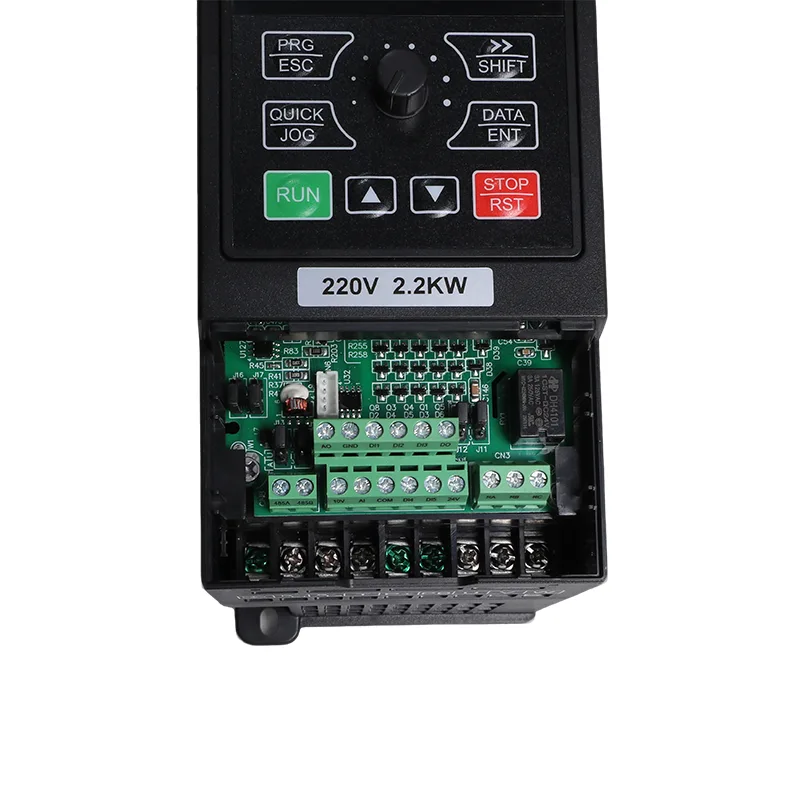

In de geleverde productinformatie staat dat de modellen van 15 kW, 18,5 kW en 22 kW hetzelfde besturingsplatform gebruiken, met een consistente terminalindeling, parameternummering en toetsenbordbediening voor de drie vermogens. Bevestig vóór de inbedrijfstelling de toepasselijke bedradings- en parametergegevens voor het geleverde model.

RS485-communicatie met Modbus RTU wordt standaard vermeld voor de serie. De beschikbare monitoringwaarden en controleregisters moeten worden geverifieerd in de communicatieregisterkaart voor de toepasselijke versie.

Typische toepassingen

1. Landbouwirrigatie

De aandrijving kan worden geëvalueerd voor irrigatiepompen die kanaalnetwerken, grote irrigatiezones of andere landbouwwatersystemen voeden. Motorstroom, vereiste waterstroom, totale dynamische opvoerhoogte, PV-arrayconfiguratie en dagelijkse bedrijfsvereisten moeten worden gecontroleerd voordat het model wordt geselecteerd.

2. Gemeentelijke watervoorziening

Voor de inname van ruw water, de overdracht naar zuiveringsinstallaties of de levering aan distributiereservoirs moet bij de selectie rekening worden gehouden met de pompcapaciteit, motorgegevens, controlevereisten en de beschikbaarheid van de beoogde energiebron.

3. Mijnontwatering

Controleer bij mijn- en mijnwatertoepassingen het motorvermogen van de pomp, de verwachte belastingsvariatie, de vereiste bedrijfsduur en de installatieomstandigheden. De omvormer moet worden afgestemd op de werkelijke motor- en locatievereisten.

4. Wateruitwisseling in de aquacultuur

Voor vis- en garnalenkwekerijen met regelmatige wateruitwisselingseisen kan de aandrijving worden overwogen voor compatibele pompapparatuur. Het systeemontwerp moet rekening houden met het vereiste watervolume, het pompschema en de beschikbare zonne- of wisselstroomenergie.

5. Industriële wateroverdracht en koeling

In de algemene modus kan de frequentieregelaar worden geëvalueerd voor compatibele industriële watertransport-, koelcircuit- en proceswatertoepassingen die motorregeling met variabele frequentie vereisen.

6. Ventilatoren, blowers en andere procesaandrijvingen

De configuratie voor algemeen gebruik kan worden overwogen voor compatibele ventilatoren, blowers en andere door een motor aangedreven apparatuur. Controleer de belastingskarakteristieken, motorgegevens, vertragingsvereisten en eventuele behoefte aan een externe remweerstand voordat u het model selecteert.

Installatie- en selectieoverwegingen

1. Zorg dat de aandrijving bij de motor past

Controleer het motortypeplaatje op nominaal vermogen, stroom, spanning en frequentie. Vergelijk de nominale stroom van de motor met de uitgangsstroom van het geselecteerde model en evalueer de belasting- en acceleratievereisten voordat u de classificatie van de omvormer bevestigt.

2. Bevestig de noodzaak van een remweerstand

Wanneer gecontroleerde vertraging vereist is, evalueer dan of een externe remweerstand geschikt is voor de toepassing. Controleer de weerstandswaarde, aansluitingsopstelling, bedrading en remlimieten aan de hand van de modelspecifieke documentatie.

3. Controleer de lengte van de uitgangskabel

De bijgeleverde bron identificeert een aanbeveling voor een uitgangsreactor voor pompinstallaties waarbij de kabel tussen aandrijving en motor langer is dan 50 m. Raadpleeg de betreffende handleiding voor de geldende kabellengterichtlijnen, reactoreisen en installatievoorwaarden. Houd bij het beoordelen van de uitgangsaansluiting rekening met de motorisolatie en kabelopstelling.

4. Controleer de PV-bescherming en bedrading

Controleer het array-ontwerp, de parallelle stringopstelling, de DC-isolator, de overstroombeveiliging, de combinerapparatuur en de vereisten voor overspanningsbeveiliging. De juiste apparaten en specificaties moeten de handleiding van de omvormer, het PV-ontwerp en de toepasselijke elektrische normen volgen.

5. Houd rekening met temperatuur en hoogte

De vermelde bedrijfstemperatuur bedraagt ​​-10°C tot 50°C, met een reductievereiste van 1% per 1°C boven 40°C. De vermelde hoogterichtlijnen vereisen een reductie van 1% per 100 m van 1000 m tot 3000 m. Bevestig de toepasselijke installatievereisten voor het daadwerkelijke model, inclusief eventuele aanvullende vereisten op grotere hoogten.

6. Volg de inbedrijfstellingsprocedure

Configureer de motorgegevens, commandobron, besturingsmodus en acceleratie- of deceleratie-instellingen volgens de instructies van het model. De meegeleverde FAQ identificeert parameters F3-00 tot F3-04 voor motorgegevens en beveelt auto-tuning aan vóór het eerste gebruik. Volg de handleiding van het betreffende model voor de volledige inbedrijfstellingsprocedure.

Veelgestelde vragen

1. Waarom hebben de modellen van 15 kW tot 22 kW remweerstandsklemmen?

Het meegeleverde hoofdcircuitschema identificeert P+- en PB-klemmen voor het aansluiten van een externe remweerstand op de modellen van 15 kW, 18,5 kW en 22 kW. Of een weerstand nodig is, hangt af van de vereisten voor belasting, traagheid en vertraging. Controleer voor andere vermogensklassen de aansluitklemmenindeling en de remweerstandsvoorzieningen voordat u bestelt.

2. Kan het 22 kW-model een dompelpomp van 22 kW starten?

De geschiktheid moet worden beoordeeld aan de hand van de nominale stroom van de motor, de startvereisten, de pompbelasting en de acceleratie-instellingen. Het vermelde SVC-startkoppel is 150% bij 0,5 Hz en de serieoverbelastingswaarde is 150% van de nominale stroom gedurende 60 seconden. Deze cijfers garanderen geen compatibiliteit met elke 22 kW dompelpomp. Configureer de gegevens op het motortypeplaatje en volg de toepasselijke instructies voor autotuning en inbedrijfstelling.

3. Welke DC-bescherming is vereist voor een zes-string PV-array?

De geleverde installatie-informatie vereist een DC-vermogensschakelaar bij de PV-ingang, een PV-combineerdoos waarin parallelle strings worden gecombineerd, en een Type II-overspanningsbeveiligingsapparaat voor de opgegeven array-afstand. Bevestig vóór de inbedrijfstelling de exacte vereisten voor apparaatspecificaties, plaatsing en kabelafstand aan de hand van de installatiehandleiding en het ontwerp van het PV-systeem.

4. Welke invloed heeft derating op een installatie van 22 kW?

De vermelde temperatuurvermindering bedraagt ​​1% voor elke 1°C boven 40°C, met een bedrijfstemperatuurbereik van -10°C tot 50°C. De vermelde hoogtevermindering bedraagt ​​1% per 100 m van 1000 m tot 3000 m. De meegeleverde bron identificeert ook een scheidingstransformatorvereiste boven 2000 m; Controleer vóór de installatie deze vereiste en de voorwaarden ervan in de handleiding van het exacte model.

5. Welke monitoringfuncties zijn beschikbaar via Modbus?

RS485 Modbus RTU wordt vermeld als de communicatie-interface. De geleverde bron identificeert de U0-bewakingsgroep inclusief uitgangsstroom, uitgangsvermogen, busspanning, digitale ingangs- en uitgangsstatus en voedingsmodus op U0-49. Bevestig vóór de integratie de registerkaart en beschikbare gegevens voor de meegeleverde firmwareversie.

6. Kunnen deze modellen functioneren als universele omvormers in plaats van als zonnepompaandrijving?

De meegeleverde productinformatie identificeert de zonnepompmodus en de algemene modus als configuratieopties. Algemene functies omvatten SVC- of V/F-regeling, PID en Modbus RTU, terwijl de modellen van 15 kW tot 22 kW ook P+- en PB-klemmen hebben die zijn geïdentificeerd voor een externe remweerstand. Parameter P8-00 is gespecificeerd als modusselectieparameter in het meegeleverde materiaal. Bevestig de juiste instelling en toegestane ombouwprocedure in de modelspecifieke handleiding.

7. Delen de modellen van 15 kW, 18,5 kW en 22 kW hetzelfde besturingsplatform?

In de geleverde productinformatie staat dat de drie classificaties een besturingsplatform delen, inclusief consistente parameternummering, toetsenbordbediening en terminallay-outconventies. De nominale stroom en het nominale vermogen verschillen per model, dus de selectie en bedrading moeten nog steeds de specificaties en schema's voor de exacte eenheid volgen.
