De 0,75-2,2 kW 3-fase 380V zonnepomp en universele omvormer VFD van Csivei heeft een hoogspannings-DC-ingangsbereik. De maximale DC-ingang is 900 VDC, met een aanbevolen nullastspanningsbereik van 550–750 VDC en een MPPT-bereik van 450–600 VDC. Het instelbare startspanningsbereik bedraagt 300–900 VDC. Deze waarden vormen de basis voor het selecteren van de paneelreeks die wordt weergegeven in de aanbevolen arraytabel.
De serie omvat drie motorvermogens: 0,75 kW, 1,5 kW en 2,2 kW. Hun nominale uitgangsstromen zijn respectievelijk 2,1 A, 3,8 A en 5,1 A. Elk model is ontworpen voor een driefasige 380 V AC-voeding en kan ook werken met een correct geconfigureerde fotovoltaïsche array in zonnepompmodus. De keuze van de bedrijfsmodus bepaalt of de aandrijving wordt gebruikt voor het pompen van zonne-energie of als omvormer voor algemeen gebruik.
Voor de genoemde moduleopties gebruikt de aanbevolen array één reeks van 18 modules met een vermogen van 250 W (37±1 V) of één reeks van 15 modules met een vermogen van 300 W (45±1 V). Een hogere PV-stringspanning kan een lagere DC-stroom betekenen voor een bepaald vermogensniveau, wat kan helpen bij het beheersen van de kabelstroom en het spanningsverlies bij langere runs. Het uiteindelijke stringontwerp moet gebruik maken van de daadwerkelijke elektrische gegevens van de module en de maximale nullastspanning van de array binnen de limiet van de drive houden.

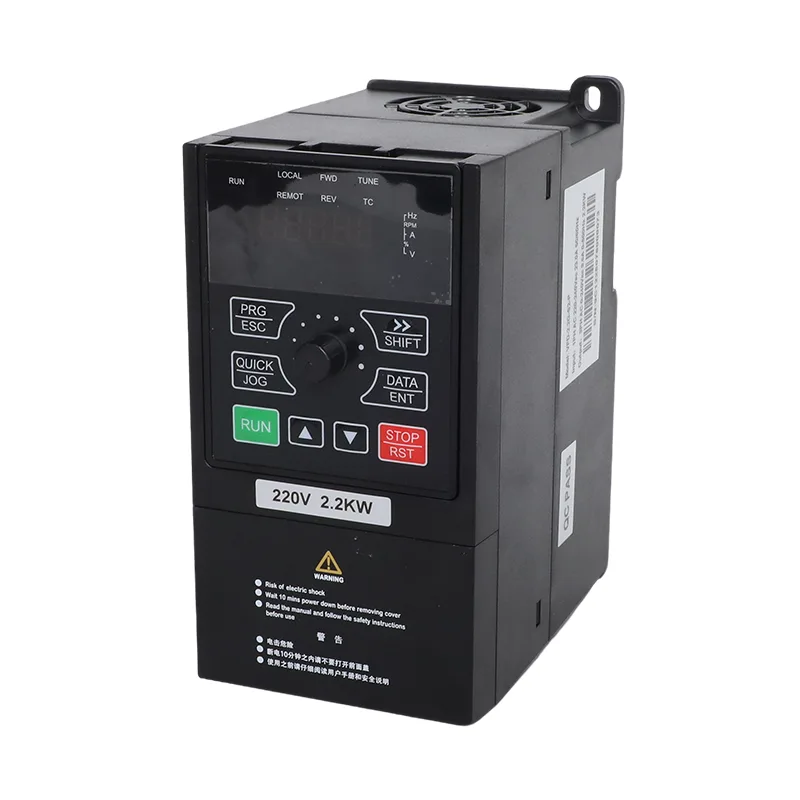

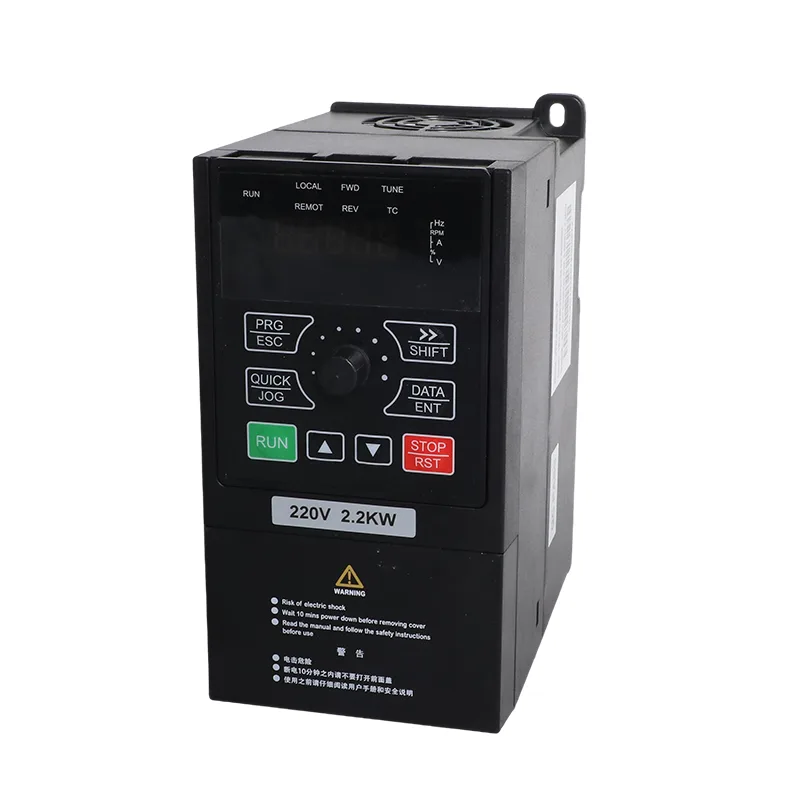

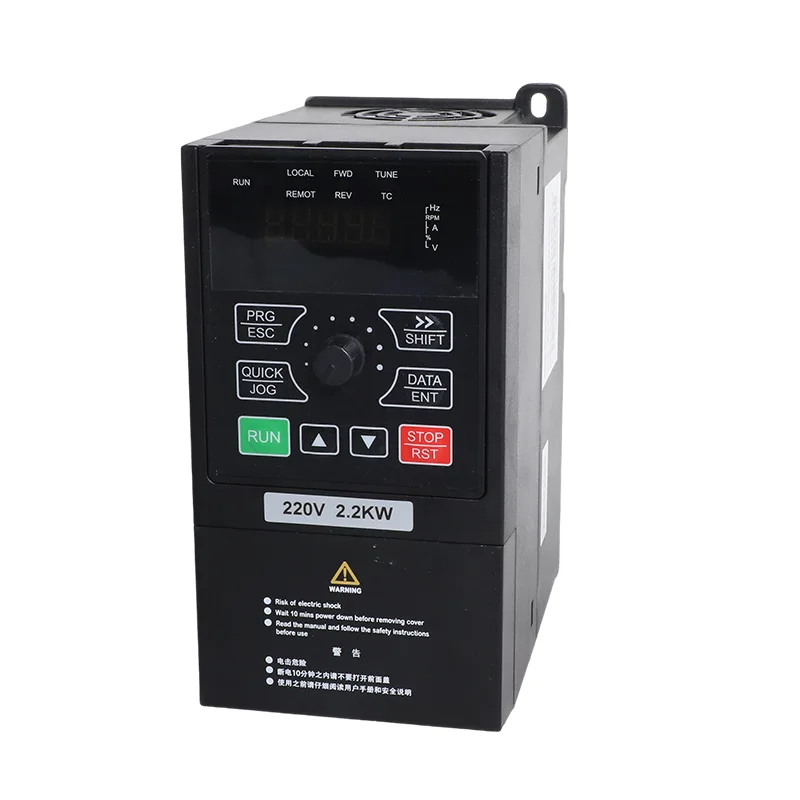

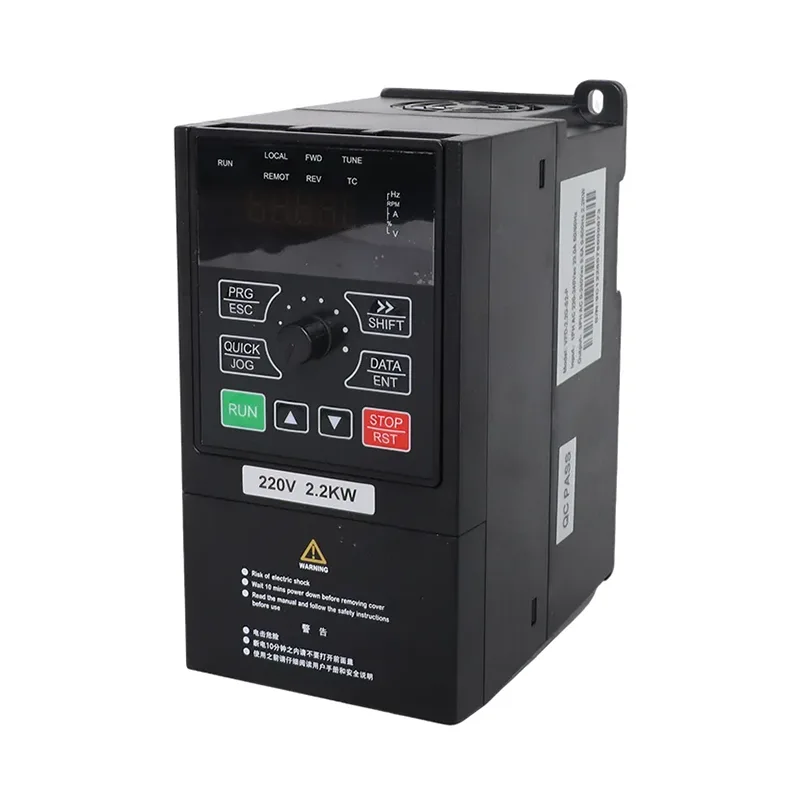

De drie modellen delen een compact chassis van 171 x 86 x 138 mm en een gewicht van ongeveer 1 kg. Dankzij het montageoppervlak van 67,3 x 157,5 mm past de omvormer in kleinere schakelkasten of apparatuurbehuizingen. Deze compacte vorm is handig wanneer een kleine pomp of machine een variabele snelheidsregeling nodig heeft, maar de installatieruimte beperkt is.
Als P8-00 op 1 staat, werkt de aandrijving in de zonnepompmodus. MPPT-tracking past de werking aan als reactie op de beschikbare fotovoltaïsche energie, terwijl zwak-lichtlogica en pompgerelateerde beveiligingsfuncties helpen bij het beheren van veranderende zonneomstandigheden. De array-stringspanning, het motorvermogen en de pompvereisten moeten allemaal worden gecontroleerd bij het specificeren van het systeem.
Als P8-00 is ingesteld op 0, kan dezelfde hardware worden gebruikt voor compatibele driefasige motoren zonder zonnepaneel. SVC- of V/F-regeling ondersteunt motorsnelheidsregeling, terwijl ingebouwde PID en RS485 Modbus RTU beschikbaar zijn voor geschikte druk-, flow- of procesbesturingstoepassingen. CSIVEI kan de gevraagde bedrijfsmodus vóór verzending configureren; een latere moduswijziging wordt uitgevoerd via de relevante parameters en moet de producthandleiding volgen.
| Item | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Toepasselijke motor | 0,75 kW / 1 pk | 1,5 kW / 2 pk | 2,2 kW / 3 pk |
| Nominale capaciteit | 1,5 kVA | 3 kVA | 4 kVA |
| Ingangsstroom | 3,4 EEN | 5 A | 5,8 EEN |
| Uitgangsstroom | 2.1 EEN | 3,8 A | 5,1 EEN |
| AC-ingangsspanning | AC 3PH 380 V (-15%) tot 440 V (+10%) | ||
| Max. DC-ingangsspanning | 900 V DC | ||
| Aanbevolen Voc-bereik | 550 tot 750 V DC | ||
| Aanbevolen MPPT-bereik | 450 tot 600 V DC | ||
| Beginspanningsbereik | 300 tot 900 VDC, parameter instelbaar | ||
| Nominale uitgangsspanning | 3PH 380 V wisselstroom | ||
| Geluidsniveau | Maximaal 50 dBA. |
| Model | 37±1 V-modules, 250 W±5 Wp | 45±1 V-modules, 300 W±5 Wp | ||
| Modules per string | Snaren | Modules per string | Snaren | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Item | Specificatie |
| Nominale frequentie | 50/60 Hz |
| Ingangsfrequentiebereik | ±5% (47,5 tot 63 Hz) |
| Uitgangsspanning | 0 naar ingangsspanning |
| Uitgangsfrequentie | 0,1 tot 500 Hz |
| Maximale frequentie | 0 tot 500 Hz (SVC- en V/F-regeling) |
| Draaggolffrequentie | 0,8 kHz tot 8 kHz, automatisch aangepast aan belasting (tot 16 kHz ondersteund) |
| Frequentie resolutie | Digitale instelling 0,01 Hz; analoge instelling 0,025% van maximale frequentie |
| Controlemodus | Sensorloze vectorbesturing (SVC); V/F-besturing |
| Startkoppel | 0,5 Hz / 150% (SVC) |
| Snelheidsbereik | 1:100 (SVC) |
| Nauwkeurigheid van snelheidsstabiliteit | ±0,5% (SVC) |
| Overbelastingscapaciteit | 150% nominale stroom gedurende 60 s; 170% gedurende 12 seconden; 190% gedurende 1,5 s |
| Koppelboost | Automatische koppelboost; handmatige boost 0,1% tot 30,0% |
| V/F-curve | Lineaire, meerpunts- en vierkante curve (1,2 / 1,4 / 1,6 / 1,8 / 2,0 vermogen) |
| V/F-scheiding | Volledige scheiding, halve scheiding |
| Acceleratie / vertraging | Lineaire of S-curve, 0,0 tot 6500,0 s |
| DC-remmen | Startfrequentie 0,00 Hz tot maximale frequentie; tijd 0,0 tot 36,0 s; actueel 0,0% tot 100,0% |
| JOG-controle | JOG-frequentie 0,00 Hz tot maximale frequentie (standaard 5 Hz); versnellen/vertragen 0,0 tot 6500,0 s |
| Ingebouwde PID | Ja, voor druk-, flow- of temperatuurgesloten circuit zonder externe controller |
| AVR | Uitgangsspanning blijft stabiel wanneer de netspanning fluctueert |

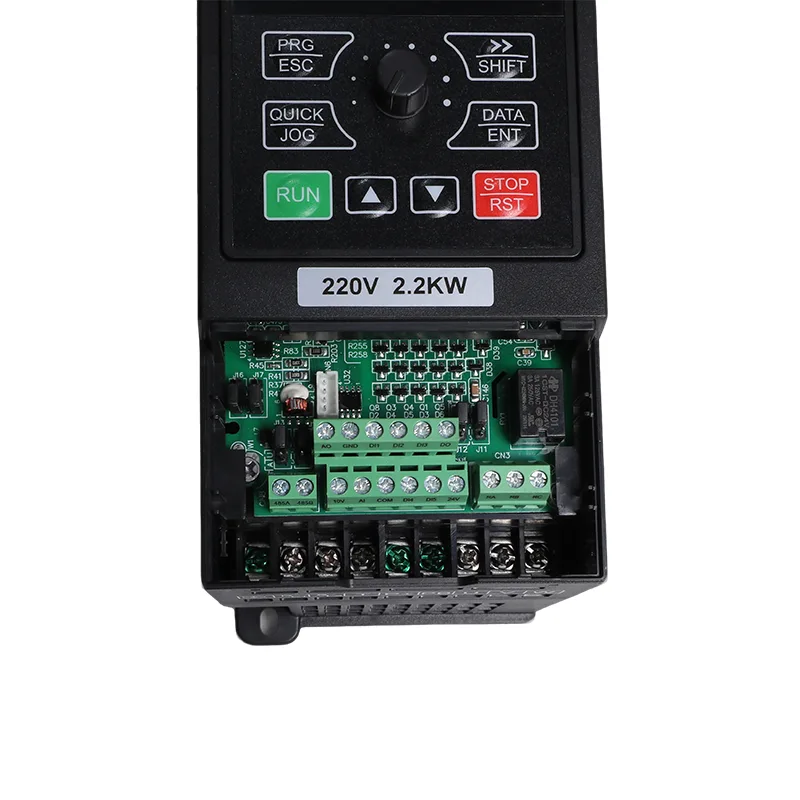

| Ingangsterminals | 5 digitale ingangen, DI5 ondersteunt hogesnelheidspulsen tot 50 kHz; 1 analoge ingang 0-10 V of 0-20 mA; 1 toetsenbord-potentiometeringang |
| Uitgangsterminals | 1 snelle pulsuitgang tot 50 kHz; 1 relaisuitgang; 1 analoge uitgang 0-20 mA of 0-10 V |
| Mededeling | RS485, Modbus RTU |
| Bescherming | Detectie van motorkortsluiting bij inschakelen, verlies van uitgangsfase, overstroom, overspanning, onderspanning, overtemperatuur, overbelasting, onderbelasting, zwak licht |
| Bedrijfstemperatuur | -10°C tot 50°C; Verlaag 1% per 1°C boven 40°C |
| Opslagtemperatuur | -20°C tot 60°C |
| Vochtigheid | Onder 95% RH, geen condensatie |
| Hoogte | Onder 1000 m; vermindering van 1% per 100 m van 1000 naar 3000 m |
| Trillingen | Minder dan 5,9 m/s² (0,6 g) |
| Behuizing | IP20, wandmontage of kast, verticale installatie |
| Distributiesysteem | TN, TT |
| EMC / veiligheid | IEC 61800-3 (C3); IEC 61800-5-1 |
Dit vermogensbereik is bedoeld voor kleinere driefasige pompen en motoraangedreven apparatuur waarbij regelbare snelheid, werking op zonne-energie of beide nuttig zijn.
Voor pompsystemen kan instelbare versnelling en vertraging helpen bij het beheren van de snelheid waarmee de stroom opbouwt en daalt. De juiste hellinginstellingen zijn afhankelijk van de pomp-, leidingwerk- en hydraulische omstandigheden; ze moeten worden geselecteerd tijdens de inbedrijfstelling en niet alleen op basis van het motorvermogen.
De aanbevolen arrayconfiguraties gebruiken 18 modules bij 250 W of 15 modules bij 300 W in één string. De omvormer ondersteunt maximaal 900 VDC, met een aanbevolen Voc-bereik van 550–750 VDC en een MPPT-bereik van 450–600 VDC. Controleer de werkelijke nullastspanning van de module onder de temperatuuromstandigheden ter plaatse voordat u de string bevestigt.
Stel P8-00 in op 1 voor de zonnepompmodus of op 0 voor de algemene modus. Hetzelfde platform combineert op MPPT gebaseerde zonnepompen met SVC/V/F-motorbesturing, ingebouwde PID en Modbus RTU, waardoor het geschikt is voor pomp- of lichte machinetoepassingen.
P8-10 tot P8-14 configureren het stop- en herstartgedrag bij zwak licht. Onderbelastingsbeveiliging en waterniveau-ingangen kunnen ook de pompbeveiliging ondersteunen, mits correct bedraad en geconfigureerd voor de installatie.
Het chassis van 171 x 86 x 138 mm weegt ongeveer 1 kg. Ingebouwde PID, vijf digitale ingangen, analoge I/O en RS485 Modbus RTU bieden lokale besturings- en integratieopties zonder dat een aparte PID-controller nodig is voor ondersteunde gesloten-lustoepassingen.
18 modules van 250 W (37 V-type) in één string, of 15 modules van 300 W (45 V-type). Beide brengen de array binnen het aanbevolen open circuitbereik van 550 tot 750 VDC. Overschrijd niet 900 VDC, wat het nominale maximum is.
Ja, dat is de normale off-grid opstelling. Sluit de array aan op de DC-klemmen en de pomp op U, V en W, stel P8-15 in op 1 voor zonne-energie, en de drive draait zodra de array voldoende spanning levert.
Geen van beide. De besturing is sensorloze vector of V/F, beide zonder feedback. MPPT, droogloopbeveiliging, onderbelastingsbeveiliging en optionele PID voor constante druk zijn al in de aandrijving aanwezig.
P8-09 stelt de ondergrens van de bedrijfsfrequentie in, standaard 10,00 Hz. Samen met de zwaklichtdrempel in P8-10 zorgt dit ervoor dat de aandrijving een pomp niet te langzaam laat draaien om water te verplaatsen.
Via RS485 met Modbus RTU, ja. Bedrijfsfrequentie, busspanning, uitgangsstroom, uitgangsvermogen, DI- en DO-status en de huidige voedingsmodus zijn allemaal afleesbaar via de U0-bewakingsgroep, waarbij de voedingsmodus op U0-49 het elektriciteitsnet of zonne-energie weergeeft.
Ja. Een groot deel van dit formaat wordt voor algemeen gebruik verzonden en drijft kasventilatoren, werkplaatspompen, koelmiddelcirculatie en kleine compressoren aan op een voeding van 380 V, zonder dat er ergens ter plaatse een array aanwezig is. Dezelfde hardware, dezelfde parameters, andere modus. Geef bij uw bestelling aan welke u wilt. Een in de zonnepompmodus gekocht apparaat wordt omgeschakeld door P8-00 op 0 te zetten.
Vertel ons de modelmix en hoeveelheid en we vermelden schriftelijk een verzenddatum met de prijs. Standaardbeoordelingen en eenheden met een OEM-merk worden niet volgens hetzelfde schema verzonden, omdat de bedrukking van de behuizing en de labels op maat van uw artwork zijn gemaakt, dus het is de moeite waard om dat te beslissen voordat u bestelt.
